Biến Tần 1 Pha 220V Ra 1 Pha 220V: Hướng Dẫn Kỹ Thuật
- 1. Phân Loại & Làm Rõ Khái Niệm – Điều Quan Trọng Nhất Cần Hiểu Trước
- 2. Nguyên Lý Kỹ Thuật Đặc Thù: Tại Sao Không Dùng Biến Tần Thường?
- 2.1 Vấn đề cốt lõi của động cơ 1 pha
- 2.2 Nguyên lý biến tần 1 pha chuyên dụng (Loại A)
- 2.3 Hai kiểu điều khiển đầu ra 1 pha
- 3. Review 5 Thương Hiệu Phổ Biến Theo Thông Số Kỹ Thuật Thực Tế
- ① INVT (Inovance/INVT) — Cân Bằng Tốt Nhất Giá/Hiệu Năng
- ② LS (LS Electric — Hàn Quốc) — Độ Bền Cao, Hỗ Trợ Kỹ Thuật Tốt
- ③ Mitsubishi (Nhật Bản) — Hiệu Suất Cao Nhất, Giá Cao Nhất
- ④ Delta (Đài Loan) — Phổ Biến, Dễ Tìm Phụ Tùng
- ⑤ Siemens (Đức) — Tích Hợp Hệ Thống Tự Động Hóa
- 4. Bảng Giá Thị Trường 2025 (Tổng Hợp)
- 5. Vấn Đề Kỹ Thuật Thực Tế Khi Dùng Biến Tần 1 Pha → 1 Pha
- 5.1 Dòng đầu vào rất lớn – vấn đề then chốt
- 5.2 Tụ điện động cơ: Tháo hay giữ?
- 5.3 Không thể dùng biến tần 3 pha thông thường cho motor 1 pha
- 5.4 Power Factor (hệ số công suất) đầu vào
- 6. Kinh Nghiệm Chọn Biến Tần Đúng Theo Kỹ Thuật
- Tính Công Suất Thực Tế (Không Chỉ Nhìn Nhãn Motor)
- Kiểm Tra Dây Dẫn Nguồn Đầu Vào
- Môi Trường Lắp Đặt
- Tránh Biến Tần "Giá Rẻ Bất Thường"
- 7. Lưu Ý Lắp Đặt Và An Toàn
- 7.1 Sơ đồ đấu dây chuẩn
- 7.2 Tính chọn CB (cầu dao tự động) đầu vào
- 7.3 Nối đất (PE)
- 7.4 Khoảng cách lắp đặt
- 7.5 Cáp động cơ
- 8. Câu Hỏi Thường Gặp (FAQ) Kỹ Thuật
- Kết Luận & Khuyến Nghị
Phân tích chuyên sâu dòng Biến Tần 1 Pha 220V Ra 1 Pha 220V chuyên dụng, nguyên lý kỹ thuật thực tế và kinh nghiệm ứng dụng tại Việt Nam. Bài viết tập trung làm rõ sự khác biệt cốt lõi giữa "biến tần 1 pha ra 1 pha" và "biến tần 1 pha ra 3 pha" – hai khái niệm thường bị nhầm lẫn nghiêm trọng trên thị trường.
1. Phân Loại & Làm Rõ Khái Niệm – Điều Quan Trọng Nhất Cần Hiểu Trước
Trên thị trường Việt Nam, cụm từ "biến tần 1 pha 220V" thường bị dùng lẫn lộn để chỉ 3 dòng sản phẩm hoàn toàn khác nhau về kỹ thuật. Hiểu sai điều này sẽ dẫn đến mua nhầm hàng và hỏng thiết bị.
Bảng phân loại 3 dòng sản phẩm
| Loại | Đầu vào | Đầu ra | Động cơ phù hợp | Ký hiệu phổ biến |
|---|---|---|---|---|
| Loại A | 1 pha 220V | 1 pha 220V | Động cơ 1 pha 220V (có tụ) | -2S- / S2 / 1P1P |
| Loại B | 1 pha 220V | 3 pha 220V | Động cơ 3 pha 220V | -2T- / S input T output |
| Loại C | 1 pha 220V | 3 pha 380V | Động cơ 3 pha 380V | Cần mạch nhân đôi điện áp |
Bài viết này tập trung vào Loại A: 1 pha vào – 1 pha ra 220V, dùng cho động cơ 1 pha có tụ khởi động/tụ chạy phổ biến trong hộ gia đình, nông nghiệp và công nghiệp nhẹ.

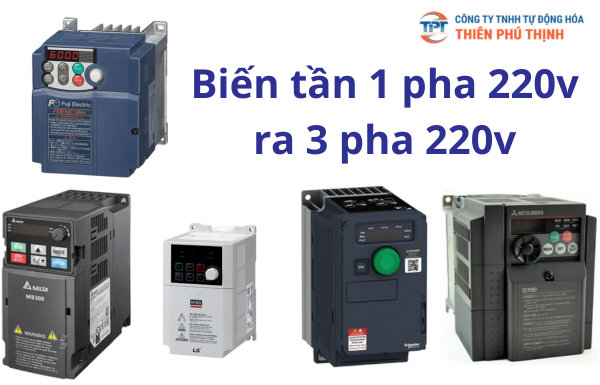

Biến Tần 1 Pha 220V Ra 3 Pha 220V Là Gì?
Biến tần 1 pha 220V ra 3 pha 220V (còn gọi là VFD — Variable Frequency Drive, hoặc inverter) là thiết bị điện tử công suất có chức năng chuyển đổi nguồn điện dân dụng xoay chiều 1 pha 220V thành nguồn xoay chiều 3 pha 220V để cấp cho động cơ 3 pha hoạt động. Đây là giải pháp kỹ thuật giúp xưởng sản xuất nhỏ vận hành máy 3 pha mà không cần kéo điện công nghiệp 3 pha 380V.
Nguyên Lý Hoạt Động (Chi Tiết Kỹ Thuật)
Biến tần hoạt động qua 3 giai đoạn chính:
Giai đoạn 1 — Chỉnh lưu (Rectifier): Nguồn AC 1 pha 220V được chuyển thành DC thông qua cầu diode hoặc thyristor. Điện áp DC bus thu được khoảng 220V × √2 ≈ 311V DC (đỉnh).
Giai đoạn 2 — Lọc (DC Bus Filter): Tụ điện điện phân (electrolytic capacitor) dung lượng lớn (thường 1.000–4.700µF) san phẳng điện áp DC, tạo nguồn DC ổn định. Đây cũng là bộ phận dễ hỏng nhất sau 5–8 năm sử dụng.
Giai đoạn 3 — Nghịch lưu (Inverter): Các IGBT (Insulated Gate Bipolar Transistor) đóng cắt theo thuật toán PWM (Pulse Width Modulation) tạo ra 3 pha AC đầu ra, với điện áp và tần số có thể điều chỉnh linh hoạt từ 0–400Hz.
Lưu ý kỹ thuật quan trọng: Do đầu vào chỉ có 1 pha, dòng điện đầu vào sẽ lớn gấp đôi so với biến tần 3 pha cùng công suất. Ví dụ: biến tần 2.2kW nguồn 1 pha sẽ kéo ~15–18A đầu vào, trong khi biến tần 3 pha cùng công suất chỉ kéo ~6–7A mỗi pha. Vì vậy cần kiểm tra công suất ổ cắm và dây dẫn nguồn kỹ trước khi lắp đặt.
2. Nguyên Lý Kỹ Thuật Đặc Thù: Tại Sao Không Dùng Biến Tần Thường?
2.1 Vấn đề cốt lõi của động cơ 1 pha
Động cơ điện xoay chiều 1 pha không tự khởi động được vì từ trường do một cuộn dây đơn tạo ra là từ trường đập mạch, không phải từ trường quay. Giải pháp truyền thống là dùng tụ điện lệch pha để tạo ra hai pha lệch nhau ~90°:
Cuộn chạy (Main winding) ───────┐
├── Tạo từ trường quay giả lập
Cuộn khởi động (Aux winding) ──┘
+ Tụ điện lệch pha (capacitor) để tạo độ lệch ~90°
Nếu dùng biến tần 3 pha thông thường điều khiển động cơ 1 pha:
- Biến tần 3 pha xuất ra điện áp 3 pha đối xứng (U-V-W)
- Động cơ 1 pha chỉ sử dụng được 2 trong 3 pha → lãng phí, mất cân bằng
- Tụ điện trong động cơ sẽ bị hư do chịu điện áp và tần số thay đổi
- Không điều khiển được mô-men và tốc độ chính xác
2.2 Nguyên lý biến tần 1 pha chuyên dụng (Loại A)
Biến tần chuyên dụng cho động cơ 1 pha sử dụng công nghệ điều khiển từ thông 2 pha vuông góc 90° (Orthogonal 90° Flux Vector Control):
Nguồn vào 1 pha 220V AC
↓
[1] Chỉnh lưu: 220V AC → DC ~300V
↓
[2] Lọc DC-bus (tụ điện lớn): ổn định ~300V DC
↓
[3] Nghịch lưu 2-pha IGBT:
- Cổng U/V: cấp cho cuộn chạy (Main winding)
- Cổng U/W hoặc V/W: cấp cho cuộn phụ (Aux winding)
- Điều chỉnh biên độ + lệch pha 90° điện tử (không cần tụ vật lý)
↓
Động cơ 1 pha 220V (đã tháo tụ hoặc giữ nguyên tụ tùy model)
Điểm quan trọng: Điện áp DC-bus của biến tần 1 pha 220V đầu vào chỉ đạt khoảng ~300–310V DC (so với biến tần 3 pha 380V đạt ~537V DC). Đây là lý do biến tần 1 pha ra 1 pha bị giới hạn ở dải công suất nhỏ, thường từ 0.2–7.5kW trên thị trường.
2.3 Hai kiểu điều khiển đầu ra 1 pha
Kiểu 1 – Giữ nguyên tụ (dùng tụ vật lý có sẵn trong motor):
- Biến tần chỉ cấp điện cho cuộn chạy, tụ + cuộn phụ hoạt động độc lập
- Ưu điểm: lắp đặt đơn giản, không cần sửa đổi motor
- Nhược điểm: ở tần số khác 50Hz, tụ không còn tạo đúng 90° lệch pha → mô-men kém, tiếng ồn tăng, tụ nóng và có thể hỏng nếu chạy lâu dài ở tần số cao
Kiểu 2 – Tháo tụ, điều khiển 2 cuộn độc lập (Orthogonal Vector):
- Biến tần xuất ra 2 tín hiệu điều khiển riêng biệt cho cuộn chạy và cuộn phụ
- Luôn duy trì độ lệch pha 90° điện tử ở mọi tần số
- Ưu điểm: hiệu suất cao, mô-men ổn định toàn dải tốc độ
- Nhược điểm: cần khai báo đúng thông số cuộn dây cho biến tần
Các biến tần chuyên dụng cao cấp như MICNO KE300A-04 dùng Kiểu 2 – đây là tiêu chuẩn kỹ thuật đúng.
3. Review 5 Thương Hiệu Phổ Biến Theo Thông Số Kỹ Thuật Thực Tế
① INVT (Inovance/INVT) — Cân Bằng Tốt Nhất Giá/Hiệu Năng
Dòng GD20 của INVT được sản xuất tại Trung Quốc, thiết kế theo tiêu chuẩn CE/RoHS, rất phổ biến tại Việt Nam.
| Thông số | GD20-0R7G-S2 (0.75kW) | GD20-2R2G-S2 (2.2kW) |
|---|---|---|
| Đầu vào | 1 pha 220V ±15%, 50/60Hz | 1 pha 220V ±15%, 50/60Hz |
| Đầu ra | 3 pha 0–240V | 3 pha 0–240V |
| Tần số đầu ra | 0–400Hz | 0–400Hz |
| Dòng đầu vào tối đa | ~10A | ~26A |
| Phương thức điều khiển | V/F, SVC | V/F, SVC |
| Cấp bảo vệ | IP20 | IP20 |
| Nhiệt độ hoạt động | -10°C đến +40°C | -10°C đến +40°C |
| Giá tham khảo | ~1.944.000₫ | ~2.957.000₫ |
Ưu điểm thực tế: Giao diện tiếng Anh rõ ràng, nhiều thông số cài đặt, hỗ trợ Modbus RTU — phù hợp tích hợp PLC. Chịu tải liên tục tốt, ít lỗi trong môi trường bụi vừa.
Hạn chế: IP20 — không chống bụi, không phù hợp lắp ngoài trời hoặc môi trường ẩm. Cần tủ điện riêng nếu xưởng nhiều bụi mạt kim loại.
② LS (LS Electric — Hàn Quốc) — Độ Bền Cao, Hỗ Trợ Kỹ Thuật Tốt
Dòng LSLV M100 được đánh giá bền bỉ hơn nhiều so với hàng Trung Quốc cùng phân khúc, linh kiện chất lượng cao hơn.
| Thông số | LSLV0008M100-1EOFNS (0.75kW) | LSLV0022M100-1EOFNS (2.2kW) |
|---|---|---|
| Đầu vào | 1 pha 200–240V, 50/60Hz | 1 pha 200–240V, 50/60Hz |
| Đầu ra | 3 pha 0–240V | 3 pha 0–240V |
| Tần số đầu ra | 0–400Hz | 0–400Hz |
| Moment xoắn khởi động | 150% tại 1Hz | 150% tại 1Hz |
| Phương thức điều khiển | V/F, Sensorless Vector | V/F, Sensorless Vector |
| Cấp bảo vệ | IP20 | IP20 |
| Tích hợp bộ lọc EMC | Có (tùy phiên bản) | Có (tùy phiên bản) |
| Giá tham khảo | ~2.434.000₫ | ~3.209.000₫ |
Ưu điểm thực tế: Hỗ trợ Sensorless Vector Control — điều khiển moment xoắn tốt hơn V/F thuần túy, phù hợp máy cần tải đột biến như máy cắt, máy tiện. Phụ tùng thay thế sẵn có tại Việt Nam.
Hạn chế: Giá cao hơn INVT ~15–25%. Một số model đời cũ thiếu bộ lọc EMC tích hợp, dễ gây nhiễu nếu đi dây chung với thiết bị điện tử nhạy cảm.
③ Mitsubishi (Nhật Bản) — Hiệu Suất Cao Nhất, Giá Cao Nhất
Dòng FR-D720S và FR-CS82S là lựa chọn cao cấp, được thiết kế cho ứng dụng công nghiệp đòi hỏi độ chính xác cao.
| Thông số | FR-D720S-0.75K | FR-CS82S-100-60 (2.2kW) |
|---|---|---|
| Đầu vào | 1 pha 200–240V | 1 pha 200–240V |
| Đầu ra | 3 pha 0–240V | 3 pha 0–240V |
| Tần số đầu ra | 0,2–400Hz | 0–590Hz |
| Moment xoắn 0Hz | 200% (Advanced Flux) | 200% |
| Phương thức điều khiển | Advanced Flux Vector | Optimum excitation |
| Chức năng PLC nội | Không | Có (Simple motion) |
| Cấp bảo vệ | IP20 | IP20 |
| Giá tham khảo | ~3.960.000₫ | ~3.888.000₫ |
Ưu điểm thực tế: Chức năng Advanced Flux Vector cho phép kiểm soát moment xoắn cực kỳ chính xác ngay tại tốc độ 0 — không thương hiệu phổ thông nào làm được điều này. Phù hợp máy CNC, máy nâng, robot công nghiệp. Tuổi thọ tụ điện được thiết kế ≥10 năm (so với 5–7 năm của biến tần phổ thông).
Hạn chế: Giá cao gấp đôi so với INVT cùng công suất. Phần mềm cài đặt (FR Configurator2) cần máy tính Windows — không thuận tiện cho xưởng nhỏ. Sửa chữa tại Việt Nam ít đơn vị có kinh nghiệm.
④ Delta (Đài Loan) — Phổ Biến, Dễ Tìm Phụ Tùng
Dòng VFD-ME và VFD-E của Delta có thị phần lớn tại Việt Nam, nhiều đại lý và kỹ thuật viên quen thuộc.
| Thông số | VFD4A8ME21ANNAA (0.75kW) | VFD11AME21ANNAA (2.2kW) |
|---|---|---|
| Đầu vào | 1 pha 200–240V | 1 pha 200–240V |
| Đầu ra | 3 pha 0–240V | 3 pha 0–240V |
| Tần số đầu ra | 0–600Hz | 0–600Hz |
| Moment xoắn khởi động | 150% tại 3Hz | 150% tại 3Hz |
| Tích hợp bộ lọc EMC | Có | Có |
| Cấp bảo vệ | IP20 | IP20 |
| Giao thức truyền thông | Modbus RTU, CANopen | Modbus RTU, CANopen |
| Giá tham khảo | ~2.471.000₫ | ~3.772.000₫ |
Ưu điểm thực tế: Tích hợp bộ lọc EMC sẵn — không cần mua thêm phụ kiện, giảm nhiễu điện từ tốt. Giao diện lập trình trực quan, nhiều tài liệu tiếng Việt. Phù hợp cho hệ thống có kết nối với PLC Mitsubishi/Siemens.
Hạn chế: Khả năng điều khiển vector yếu hơn Mitsubishi và LS ở tải nặng đột biến. Dòng VFD-E đời cũ gặp nhiều lỗi tụ điện sau 4–5 năm trong môi trường nóng ẩm miền Nam.
⑤ Siemens (Đức) — Tích Hợp Hệ Thống Tự Động Hóa
Dòng SINAMICS V20 (6SL3210-5BB...) phù hợp cho hệ thống đã dùng PLC Siemens S7.
| Thông số | 6SL3210-5BB17-5UV1 (0.75kW) |
|---|---|
| Đầu vào | 1 pha 200–240V |
| Đầu ra | 3 pha 0–240V |
| Tần số đầu ra | 0–550Hz |
| Hiệu suất | ≥96% |
| Cấp bảo vệ | IP20 |
| Kết nối | USS, Modbus RTU |
| Tự động nhận diện động cơ | Có (Motor ID) |
| Giá tham khảo | ~2.379.000₫ |
Ưu điểm thực tế: Chức năng tự nhận diện thông số motor (Motor ID) giúp tối ưu hiệu suất mà không cần cài đặt thủ công phức tạp. Hiệu suất ≥96% cao hơn nhiều so với biến tần giá rẻ (~92–93%). Tích hợp hoàn hảo với hệ sinh thái Siemens.
Hạn chế: Giá phần mềm kết nối máy tính đắt. Linh kiện thay thế nhập khẩu, thời gian chờ lâu nếu hỏng IGBT hoặc bo mạch chủ.
4. Bảng Giá Thị Trường 2025 (Tổng Hợp)
| # | Model | Công Suất | Thương Hiệu | Giá Tham Khảo |
|---|---|---|---|---|
| 1 | VicRuns VD120-2S-0.7GB | 0.75kW | VicRuns | 1.865.000₫ |
| 2 | Inovance MD200S0.75B-INT | 0.75kW | Inovance | 1.900.000₫ |
| 3 | INVT GD20-0R7G-S2-BK | 0.75kW | INVT | 1.944.000₫ |
| 4 | Siemens 6SL3210-5BB12-5UV1 | 0.25kW | Siemens | 1.895.000₫ |
| 5 | YJX-MS-0R7S2 | 0.75kW | YJX | 1.700.000₫ |
| 6 | Mitsubishi FR-D720S-0.2K | 0.2kW | Mitsubishi | 2.995.000₫ |
| 7 | LS LSLV0008M100-1EOFNS | 0.75kW | LS | 2.434.000₫ |
| 8 | Delta VFD4A8ME21ANNAA | 0.75kW | Delta | 2.471.000₫ |
| 9 | Fuji FRN0006C2S-7A | 0.75kW | Fuji | 2.540.600₫ |
| 10 | Mitsubishi FR-D720S-0.75K | 0.75kW | Mitsubishi | 3.960.000₫ |
| 11 | Inovance MD200S1.5B-INT | 1.5kW | Inovance | 2.200.000₫ |
| 12 | INVT GD20-1R5G-S2 | 1.5kW | INVT | 2.478.000₫ |
| 13 | LS LSLV0015M100-1EOFNS | 1.5kW | LS | 2.914.000₫ |
| 14 | Delta VFD7A5ME21ANNAA | 1.5kW | Delta | 3.140.000₫ |
| 15 | Fuji FRN0010C2S-7A | 1.5kW | Fuji | 3.394.400₫ |
| 16 | Mitsubishi FR-CS82S-070-60 | 1.5kW | Mitsubishi | 3.444.000₫ |
| 17 | Mitsubishi FR-D720S-1.5K | 1.5kW | Mitsubishi | 4.895.000₫ |
| 18 | Schneider ATV12HU15M2 | 1.5kW | Schneider | 4.866.000₫ |
| 19 | Inovance MD200S2.2B-INT | 2.2kW | Inovance | 2.500.000₫ |
| 20 | INVT GD20-2R2G-S2 | 2.2kW | INVT | 2.957.000₫ |
| 21 | LS LSLV0022M100-1EOFNS | 2.2kW | LS | 3.209.000₫ |
| 22 | Delta VFD11AME21ANNAA | 2.2kW | Delta | 3.772.000₫ |
| 23 | Mitsubishi FR-CS82S-100-60 | 2.2kW | Mitsubishi | 3.888.000₫ |
| 24 | Fuji FRN0012C2S-7A | 2.2kW | Fuji | 3.596.900₫ |
| 25 | Hitachi WJ200N-022SFC | 2.2kW | Hitachi | 4.851.000₫ |
| 26 | Mitsubishi FR-D720S-2.2K | 2.2kW | Mitsubishi | 5.385.000₫ |
| 27 | INVT GD20-004G-S2 | 4kW | INVT | 4.561.000₫ |
5. Vấn Đề Kỹ Thuật Thực Tế Khi Dùng Biến Tần 1 Pha → 1 Pha
5.1 Dòng đầu vào rất lớn – vấn đề then chốt
Đây là điểm kỹ thuật quan trọng nhất mà người dùng thường không tính đến:
Biến tần cấp nguồn từ 1 pha → DC-bus → 1 pha ra cho motor. Do chỉnh lưu 1 pha có gợn sóng lớn (ripple ~100Hz), tụ DC-bus phải chịu tải hơn. Kết quả: dòng đầu vào thực tế gấp 2–3 lần dòng đầu ra định mức của motor.
Ví dụ thực tế:
Motor 1 pha 1.5kW, dòng định mức 8A
→ Dòng đầu ra biến tần: ~8A
→ Dòng đầu vào biến tần từ lưới 1 pha: ~12–15A (!)
→ Cần cầu dao, dây dẫn và ổ cắm chịu tối thiểu 16A
| Công suất motor | Dòng đầu ra biến tần | Dòng đầu vào lưới 1 pha (ước tính) | CB đầu vào khuyến nghị |
|---|---|---|---|
| 0.75 kW | 5A | 7–9A | 16A |
| 1.5 kW | 8A | 12–15A | 20A |
| 2.2 kW | 13A | 18–22A | 25A |
| 4.0 kW | 25A | 30–38A | 40A |
| 5.5 kW | 32A | 45–52A | 63A |
Cảnh báo thực tế: Nhiều lần hỏng hàng do người dùng dùng cầu dao 10A cho motor 1.5kW vì nghĩ "motor 1.5kW chỉ cần 7–8A". Thực tế dòng đầu vào lên đến 15A → CB 10A nổ liên tục.
5.2 Tụ điện động cơ: Tháo hay giữ?
Nguyên tắc chung:
- Nếu biến tần hỗ trợ Orthogonal Vector (như MICNO KE300A-04): nên tháo tụ, đấu cả hai cuộn vào biến tần để đạt hiệu quả tối đa
- Nếu biến tần chỉ điều khiển V/F cơ bản: giữ nguyên tụ, đấu dây như motor bình thường, chấp nhận hiệu suất không tối ưu
Quy trình tháo tụ và đấu dây motor 1 pha:
Bước 1: Đo điện trở 3 đầu dây motor (thường có 3 đầu ra: C, A, B)
- C-A: cuộn chạy (Main) → điện trở nhỏ hơn (~3–8Ω với motor 1.5kW)
- C-B: cuộn phụ (Aux) → điện trở lớn hơn (~8–20Ω)
- A-B = C-A + C-B
Bước 2: Tháo tụ ra khỏi motor
Bước 3: Đấu vào biến tần
- U → C (dây chung)
- V → A (cuộn chạy) [hoặc theo hướng dẫn hãng]
- W → B (cuộn phụ) [hoặc theo hướng dẫn hãng]
[Với biến tần 2 đầu ra: U,V dùng cho cuộn chạy; U,W cho cuộn phụ]
Bước 4: Khai báo thông số motor trong biến tần
- Điện áp định mức, dòng định mức, tần số, tốc độ
- Chạy Auto-Tuning nếu biến tần hỗ trợ
5.3 Không thể dùng biến tần 3 pha thông thường cho motor 1 pha
Một lầm tưởng phổ biến: "Dùng biến tần 3 pha, chỉ đấu 2 dây vào motor 1 pha là được."
Tại sao KHÔNG làm được hiệu quả:
- Biến tần 3 pha xuất U-V-W ba pha đối xứng. Motor 1 pha chỉ có 2 đầu → chỉ nhận được 1 pha (U-V), bỏ mất pha W
- Điện áp U-V từ biến tần 3 pha 220V là điện áp dây (line voltage): 220V × √3 ≈ 380V (nếu biến tần 3 pha 220V) hoặc 380V × √3 ≈ 658V (nếu biến tần 3 pha 380V) → đánh hỏng motor 1 pha ngay lập tức
- Ngay cả nếu điện áp phù hợp, biến tần 3 pha sẽ báo lỗi mất pha đầu ra (Output Phase Loss) vì chỉ có 2 trong 3 pha có tải
5.4 Power Factor (hệ số công suất) đầu vào
Biến tần 1 pha không dùng DC choke (cuộn kháng một chiều) thường có power factor đầu vào 0.6–0.7 – thấp hơn đáng kể so với biến tần 3 pha (0.95+). Điều này có nghĩa:
- Với motor 1.5kW (P = 1500W), dòng biểu kiến đầu vào = 1500 / (220 × 0.65) ≈ 10.5A (so với tính toán đơn giản P/V = 6.8A)
- Điện năng phản kháng cao → tăng tổn thất đường dây, gây nóng dây nếu dây nhỏ
Khuyến nghị: Với biến tần 1 pha công suất ≥ 2.2kW, cân nhắc lắp thêm DC choke (cuộn kháng DC) phía trước để cải thiện power factor lên 0.85–0.95 và giảm gợn sóng DC-bus.
6. Kinh Nghiệm Chọn Biến Tần Đúng Theo Kỹ Thuật
Tính Công Suất Thực Tế (Không Chỉ Nhìn Nhãn Motor)
Nhiều người mắc sai lầm khi chọn biến tần bằng cách ghép 1:1 với công suất motor. Thực tế cần tính thêm hệ số tải:
| Loại tải | Hệ số chọn biến tần |
|---|---|
| Quạt, máy bơm (tải nhẹ) | Bằng công suất motor |
| Máy cắt, băng tải (tải vừa) | Nhân 1.25× |
| Máy nén khí, máy tiện nặng (tải nặng) | Nhân 1.5× |
| Máy hàn, máy ép (tải xung) | Nhân 2× |
Ví dụ thực tế: Motor 2.2kW dùng cho máy nén khí → chọn biến tần tối thiểu 3kW, không phải 2.2kW.
Kiểm Tra Dây Dẫn Nguồn Đầu Vào
Do biến tần 1 pha kéo dòng lớn hơn nhiều so với biến tần 3 pha cùng công suất, cần đảm bảo:
| Công suất biến tần | Tiết diện dây tối thiểu | Aptomat bảo vệ |
|---|---|---|
| 0.75kW | 2.5mm² | 16A |
| 1.5kW | 4mm² | 20A |
| 2.2kW | 6mm² | 32A |
| 4kW | 10mm² | 50A |
Môi Trường Lắp Đặt
- Xưởng bụi kim loại (cơ khí, gỗ): Cần lắp trong tủ điện có lọc bụi, hoặc chọn model IP54 trở lên (ít model 220V hỗ trợ — cần hỏi kỹ nhà cung cấp).
- Xưởng nóng (>40°C): Phải giảm tải (derate) theo thông số nhà sản xuất, thường -10% công suất cho mỗi 5°C vượt quá 40°C.
- Gần thiết bị điện tử: Bắt buộc dùng biến tần có bộ lọc EMC (Delta ME series tích hợp sẵn; INVT GD20 cần mua thêm bộ lọc ngoài).
Tránh Biến Tần "Giá Rẻ Bất Thường"
Biến tần dưới 1.500.000₫ cho 0.75kW trên thị trường hiện nay thường có các vấn đề kỹ thuật sau được ghi nhận:
- Tụ điện DC bus dung lượng thấp → điện áp DC không ổn định → motor rung, giảm tuổi thọ.
- IGBT chất lượng thấp → dễ hỏng khi quá tải ngắn hạn.
- Không có chức năng bảo vệ mất pha đầu ra → motor cháy cuộn dây khi một pha hở mạch.
- Không đạt chuẩn EMC → gây nhiễu đường dây, ảnh hưởng thiết bị điện tử xung quanh.
7. Lưu Ý Lắp Đặt Và An Toàn
7.1 Sơ đồ đấu dây chuẩn
CB nguồn ─── Lọc EMC (tùy chọn) ─── Biến tần ─── Motor 1 pha
(MCB) (nếu cần EMC) (L/N vào) (U, V hoặc U,V,W)
(U,V ra)
│
Điện trở hãm (nếu cần)
(tùy chọn, kết nối PB/BR)
7.2 Tính chọn CB (cầu dao tự động) đầu vào
Dùng CB type C (ngưỡng tác động 10–15 lần In) để tránh trip do dòng đỉnh khi biến tần khởi động tụ DC-bus:
I_CB ≥ 1.5 × I_đầu_vào_biến_tần
Ví dụ: biến tần 2.2kW → I_vào ~17A → CB ≥ 25A (type C)
7.3 Nối đất (PE)
- Bắt buộc nối dây PE của biến tần xuống đất
- Điện trở tiếp đất < 10Ω (lưới điện dân dụng)
- Dây PE nên có tiết diện bằng dây pha
7.4 Khoảng cách lắp đặt
- Trên và dưới biến tần: tối thiểu 100mm (để thông gió)
- Không lắp nằm ngang, phải đứng theo chiều thẳng đứng
- Tránh rung động trực tiếp (hỏng tụ điện DC-bus)
7.5 Cáp động cơ
- Dùng cáp có bọc màn chắn (shielded cable) nếu cáp > 5m
- Bọc màn chắn nối đất tại biến tần, không nối tại motor
- Tránh đi chung máng cáp với cáp tín hiệu (4–20mA, RS485)
8. Câu Hỏi Thường Gặp (FAQ) Kỹ Thuật
Q: Dùng biến tần 3 pha 220V, đấu nguồn 1 pha vào, ra 2 dây cho motor 1 pha có được không?
A: KHÔNG. Xem phần 5.3 – điện áp dây sẽ sai, biến tần báo lỗi mất pha đầu ra, motor có thể bị đánh hỏng.
Q: Có thể tăng tần số lên 60 Hz cho motor 50 Hz không?
A: Có, nhưng motor sẽ quay nhanh hơn 20% định mức. Cần kiểm tra giới hạn cơ học và xem motor có quá nhiệt không ở tải cao. Nên giảm điện áp theo tỷ lệ hoặc dùng boost voltage.
Q: Biến tần 1 pha có tiết kiệm điện cho motor 1 pha không?
A: Tiết kiệm điện chủ yếu với tải bơm/quạt (luật Affinity). Với tải cố định (băng tải, máy mài chạy đầy tải), tiết kiệm ít hơn, lợi ích chính là khởi động mềm và bảo vệ motor.
Q: Biến tần 1 pha ra 1 pha công suất tối đa là bao nhiêu?
A: Trên thị trường hiện nay, MICNO KE300A-04 đạt tối đa 11kW với đầu vào 1 pha – đây là giới hạn thực tế do dòng đầu vào 1 pha sẽ lên đến ~80A. Trên 5.5kW, thực tế nên cân nhắc kéo điện 3 pha để tiết kiệm chi phí hạ tầng.
Q: Motor 1 pha chạy biến tần có phải bỏ tụ không?
A: Phụ thuộc biến tần. Biến tần Orthogonal Vector (KE300A-04) nên tháo tụ và đấu cả 2 cuộn. Biến tần V/F thông thường thì giữ nguyên tụ, đấu như motor bình thường, chấp nhận hiệu suất thấp hơn.
Kết Luận & Khuyến Nghị
- Luôn chọn công suất biến tần ≥ 1.25 lần công suất motor cho tải thông thường, và ≥ 1.5 lần cho tải nặng/khởi động khó
- Tính dòng đầu vào thực tế (không phải dòng motor) để chọn CB, dây dẫn đầu vào
- Ưu tiên biến tần có giải thuật Orthogonal Vector để khai thác tốt nhất đặc tính motor 1 pha
- Với công suất từ 4kW trở lên, cân nhắc kỹ xem chi phí kéo điện 3 pha có hợp lý hơn không
THIÊN PHÚ THỊNH – GIẢI PHÁP TỰ ĐỘNG HÓA CÔNG NGHIỆP TOÀN DIỆN
Chuyên cung cấp PLC – HMI – Servo – Biến tần – Tủ điện – Thiết bị tự động hóa chính hãng cho nhà máy và dây chuyền sản xuất
THIẾT BỊ TỰ ĐỘNG HÓA CUNG CẤP
Đa dạng thiết bị tự động hóa công nghiệp chính hãng
CÔNG TY TNHH TỰ ĐỘNG HÓA THIÊN PHÚ THỊNH
Địa chỉ: 1B Tú Xương, Khu phố 1, Tăng Nhơn Phú, TP Hồ Chí Minh, Việt Nam
☎ Hotline / Zalo: 0906 700 386
Email: Thienphuthinh.auto@gmail.com
Xem thêm
