DC Servo cũng là dòng động cơ được sử dụng rất phổ biến trong các ứng dụng từ robot giáo dục, mô hình điều khiển, thiết bị đo lường cho đến các hệ thống tự động hóa quy mô nhỏ và vừa.

Nhờ ưu điểm dễ điều khiển, chi phí hợp lý và khả năng định vị chính xác, động cơ DC Servo vẫn là lựa chọn tối ưu trong nhiều bài toán điều khiển chuyển động hiện nay. Bài viết này sẽ giúp bạn hiểu rõ DC Servo Motor là gì, cấu tạo, nguyên lý hoạt động, cách điều khiển động cơ DC Servo cũng như những lưu ý quan trọng khi lựa chọn giữa DC Servo Motor 12V và DC Servo Motor 24V.

DC Servo Motor Là Gì?

DC Servo Motor là sự kết hợp giữa động cơ điện một chiều (DC Motor), cảm biến phản hồi vị trí và mạch điều khiển, tạo thành một hệ thống điều khiển vòng kín (Closed-loop Control).

Khác với động cơ DC thông thường chỉ quay khi được cấp điện, động cơ DC Servo có khả năng xác định chính xác vị trí, tốc độ hoặc mô-men đầu ra nhờ liên tục nhận tín hiệu phản hồi từ cảm biến. Hệ thống điều khiển sẽ tự động điều chỉnh hoạt động của động cơ để đạt đúng giá trị mong muốn.

Về bản chất, DC Servo vẫn hoạt động dựa trên nguyên lý điện từ của động cơ DC. Khi dòng điện chạy qua cuộn dây phần ứng đặt trong từ trường, rotor sẽ quay và tạo ra chuyển động cơ học. Điểm khác biệt nằm ở việc DC Servo được bổ sung hệ thống phản hồi và điều khiển giúp kiểm soát chuyển động với độ chính xác cao hơn nhiều so với động cơ DC thông thường.

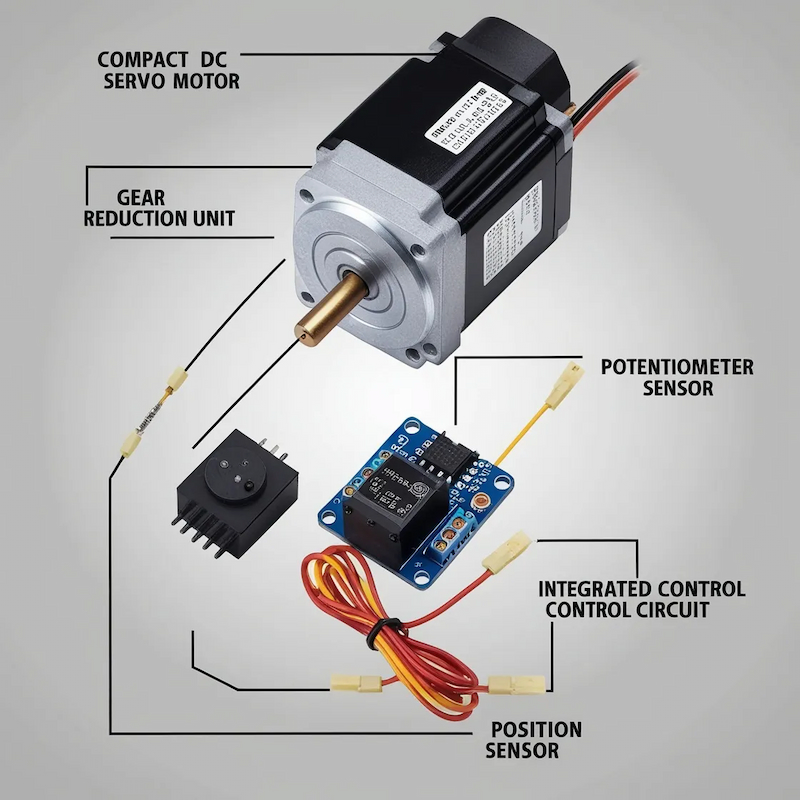

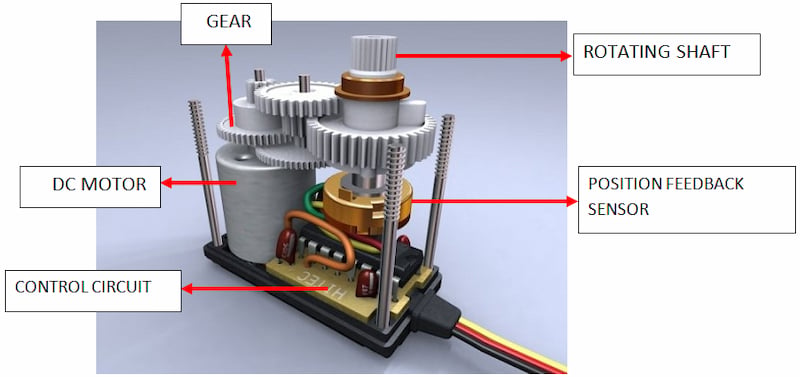

Cấu Tạo Động Cơ DC Servo

Một hệ thống động cơ DC Servo hoàn chỉnh thường bao gồm 4 thành phần chính.

Động cơ DC (DC Motor)

Đây là bộ phận trực tiếp chuyển đổi năng lượng điện thành cơ năng. Động cơ DC Servo có thể sử dụng động cơ DC có chổi than (Brushed DC Motor) hoặc động cơ DC không chổi than (Brushless DC Motor). Loại có chổi than có ưu điểm là cấu tạo đơn giản, dễ điều khiển và chi phí thấp. Trong khi đó, động cơ không chổi than có hiệu suất cao hơn, tuổi thọ dài hơn, vận hành êm hơn và phù hợp với các ứng dụng yêu cầu hoạt động liên tục.

Hộp số (Gearbox)

Hộp số có nhiệm vụ giảm tốc độ quay và tăng mô-men xoắn đầu ra. Ngoài ra, hộp số còn giúp truyền chuyển động từ động cơ đến cơ cấu phản hồi vị trí, đảm bảo hệ thống điều khiển có thể theo dõi chính xác trạng thái thực tế của động cơ.

Cảm biến vị trí (Potentiometer/Encoder)

Đây là bộ phận quan trọng trong hệ thống điều khiển vòng kín. Cảm biến có nhiệm vụ đo vị trí thực tế của trục động cơ và chuyển đổi thành tín hiệu điện gửi về bộ điều khiển. Ở các dòng DC Servo phổ thông, chiết áp (Potentiometer) thường được sử dụng nhờ chi phí thấp và cấu tạo đơn giản. Với các ứng dụng yêu cầu độ chính xác cao, Encoder quang học hoặc Encoder từ được sử dụng thay thế.

Mạch điều khiển (Control Circuit)

Mạch điều khiển đóng vai trò là "bộ não" của hệ thống. Bộ phận này nhận tín hiệu đặt từ bên ngoài, so sánh với tín hiệu phản hồi từ cảm biến vị trí và tính toán sai lệch. Sau đó, mạch điều khiển sẽ điều chỉnh động cơ quay theo đúng hướng và tốc độ cần thiết cho đến khi đạt vị trí mong muốn.

Nguyên Lý Hoạt Động Của Động Cơ DC Servo

Động cơ DC Servo hoạt động dựa trên nguyên lý điều khiển vòng kín (Closed-loop Control). Nguyên lý hoạt động dựa trên vòng lặp phản hồi âm (negative feedback loop): driver liên tục so sánh vị trí/tốc độ thực tế với giá trị mong muốn, rồi điều chỉnh điện áp/dòng điện cấp cho động cơ để giảm sai số về 0.

Khi tín hiệu đặt được gửi tới bộ điều khiển, động cơ bắt đầu quay và truyền chuyển động tới cơ cấu đầu ra. Trong quá trình hoạt động, cảm biến vị trí liên tục ghi nhận góc quay thực tế của trục động cơ và gửi tín hiệu phản hồi về bộ điều khiển. Hệ thống sẽ liên tục so sánh giá trị thực tế với giá trị mong muốn để xác định sai lệch. Nếu vẫn còn sai số, bộ điều khiển tiếp tục cấp tín hiệu cho động cơ điều chỉnh theo hướng phù hợp. Quá trình này diễn ra liên tục cho đến khi vị trí thực tế trùng với vị trí đặt trước.

Nhờ cơ chế phản hồi liên tục này, động cơ DC Servo có thể đạt độ chính xác rất cao trong việc điều khiển vị trí và tốc độ. Một trong những phương pháp điều khiển phổ biến nhất hiện nay là PWM (Pulse Width Modulation). Bằng cách thay đổi độ rộng xung điều khiển, hệ thống có thể kiểm soát chính xác vị trí, tốc độ và khả năng đáp ứng của động cơ.

Các phương pháp điều khiển tốc độ động cơ DC

Điều khiển bằng PWM (Pulse Width Modulation)

Đây là phương pháp phổ biến nhất. Thay vì thay đổi điện áp liên tục (analog), driver đóng/cắt điện áp nguồn với tần số cao (thường 1-20 kHz), tốc độ động cơ tỷ lệ với độ rộng xung (duty cycle):

Duty cycle càng lớn → điện áp trung bình cấp cho động cơ càng cao → động cơ quay càng nhanh.
Ưu điểm: hiệu suất cao, ít tổn hao nhiệt hơn so với điều khiển tuyến tính (linear control).

Điều khiển chiều quay bằng mạch cầu H (H-Bridge)

Để đảo chiều động cơ DC, cần mạch cầu H gồm 4 transistor/MOSFET, cho phép đảo chiều dòng điện qua động cơ:

Đóng cặp chéo Q1-Q4 → động cơ quay thuận.
Đóng cặp chéo Q2-Q3 → động cơ quay nghịch.
Kết hợp PWM trên mạch cầu H cho phép vừa điều khiển tốc độ vừa điều khiển chiều quay.

Vòng điều khiển phản hồi (Feedback Control Loop)

Đây là phần phân biệt "DC Servo" với "DC motor thường". Có 3 dạng điều khiển phổ biến, thường dùng thuật toán PID:

Điều khiển vị trí (Position Control): driver nhận lệnh vị trí đích, so sánh với vị trí đo từ encoder, dùng bộ điều khiển PID để đưa động cơ đến đúng vị trí, giảm dần sai số khi tiến gần đích.
Điều khiển tốc độ (Velocity Control): giữ động cơ chạy ở tốc độ ổn định bất kể tải thay đổi, bằng cách liên tục điều chỉnh PWM dựa trên tốc độ đo được từ encoder/tachometer.
Điều khiển mô-men (Torque/Current Control): điều chỉnh dòng điện cấp cho động cơ để kiểm soát lực/mô-men đầu ra, thường dùng trong ứng dụng cần lực kéo ổn định (căng dây, ép...).

Bộ điều khiển PID cơ bản

Công thức tổng quát: đầu ra điều khiển = Kp × sai số + Ki × tích phân sai số + Kd × vi phân sai số

Kp (khâu tỉ lệ): phản ứng theo sai số hiện tại, tăng Kp giúp đáp ứng nhanh hơn nhưng dễ gây dao động nếu quá cao.
Ki (khâu tích phân): triệt tiêu sai số xác lập (steady-state error), nhưng tăng quá mức dễ gây vọt lố (overshoot).
Kd (khâu vi phân): giảm dao động, tăng độ ổn định, nhưng nhạy với nhiễu tín hiệu.

Các bước triển khai thực tế

Xác định loại động cơ và cảm biến phản hồi: DC chổi than hay không chổi than, encoder loại gì (số xung/vòng), có cần giải mã tín hiệu A/B (quadrature) hay không.
Chọn driver phù hợp: công suất driver phải lớn hơn dòng điện định mức và dòng khởi động (inrush current) của động cơ, có mạch cầu H và hỗ trợ đọc encoder.
Đấu nối phần cứng: nguồn động lực, tín hiệu PWM/chiều quay, tín hiệu encoder (chú ý đi cáp encoder tách biệt khỏi cáp động lực để giảm nhiễu).
Lập trình vòng điều khiển: nếu dùng vi điều khiển (Arduino, STM32...), cần viết hàm đọc xung encoder (ngắt ngoài - interrupt), tính toán PID, xuất PWM tương ứng.
Tinh chỉnh thông số PID (tuning): bắt đầu với Kp nhỏ, tăng dần đến khi hệ đáp ứng nhanh nhưng chưa dao động, sau đó thêm Ki để triệt sai số xác lập, cuối cùng thêm Kd nếu cần giảm dao động/overshoot.
Kiểm tra không tải trước khi gắn tải thực tế: xác nhận chiều quay, đáp ứng tốc độ/vị trí đúng như lệnh trước khi vận hành với tải.
Kiểm tra với tải thực tế và tinh chỉnh lại: quán tính tải ảnh hưởng lớn đến đáp ứng hệ thống, nên luôn tuning lại sau khi lắp tải.

Lưu Ý Khi Lựa Chọn Và Vận Hành Động Cơ DC Servo

Chống nhiễu tín hiệu encoder: dùng cáp có shield, nối đất đúng cách, tránh đi song song với cáp động lực công suất lớn.
Bảo vệ quá dòng: driver nên có giới hạn dòng điện để bảo vệ động cơ khi bị kẹt tải hoặc khởi động đột ngột.
Xử lý dead zone: với động cơ DC chổi than, thường có vùng chết (dead zone) ở PWM thấp khiến động cơ không quay - cần bù trừ trong thuật toán điều khiển nếu ứng dụng cần độ chính xác cao ở tốc độ thấp.
Nhiệt độ động cơ: chạy liên tục ở dòng điện cao trong thời gian dài có thể khiến động cơ quá nhiệt - cân nhắc thêm cảm biến nhiệt hoặc giới hạn duty cycle nếu ứng dụng chạy liên tục.

Xử lý sự cố thường gặp

Hiện tượng	Nguyên nhân thường gặp	Hướng xử lý
Động cơ rung, không ổn định	Kp quá cao	Giảm Kp, kiểm tra lại từng bước tuning
Sai vị trí dừng, trôi dần	Ki chưa đủ hoặc bộ đếm xung encoder bị lỗi	Kiểm tra kết nối encoder, tăng nhẹ Ki
Động cơ không phản hồi đúng chiều lệnh	Đấu sai tín hiệu chiều quay hoặc đảo cực động cơ	Kiểm tra lại đấu nối mạch cầu H
Nóng động cơ/driver khi chạy	Dòng điện vượt định mức, tải quá lớn	Kiểm tra dòng điện, xem lại lựa chọn công suất driver/motor
Đáp ứng chậm, ì	Kp quá thấp hoặc quán tính tải quá lớn so với động cơ	Tăng Kp từ từ, xem lại lựa chọn động cơ nếu cần

Động Cơ DC Servo 12V Và 24V – Nên Chọn Loại Nào?

DC Servo Motor 12V và DC Servo Motor 24V là hai mức điện áp được sử dụng phổ biến nhất hiện nay. Việc lựa chọn loại nào phụ thuộc vào yêu cầu tải, nguồn cấp và điều kiện vận hành của hệ thống.

Động Cơ DC Servo 12V

DC Servo Motor 12V thường được sử dụng trong robot giáo dục, mô hình điều khiển, thiết bị đo lường, máy in 3D hoặc các cơ cấu truyền động nhỏ. Ưu điểm của dòng động cơ này là dễ cấp nguồn, kích thước gọn nhẹ, mạch điều khiển đơn giản và chi phí đầu tư thấp. Tuy nhiên, mô-men và công suất đầu ra thường không cao nên phù hợp với các ứng dụng tải nhẹ hoặc yêu cầu độ chính xác vị trí nhưng không cần lực kéo lớn.

Động Cơ DC Servo 24V

DC Servo Motor 24V được ứng dụng nhiều trong các hệ thống tự động hóa quy mô nhỏ và vừa như băng tải mini, máy đóng gói, máy CNC mini hoặc các thiết bị sản xuất hoạt động liên tục. So với dòng 12V, động cơ Servo DC 24V có khả năng cung cấp mô-men và công suất lớn hơn, hoạt động ổn định hơn dưới tải cao và dễ dàng tích hợp với nguồn 24VDC tiêu chuẩn trong công nghiệp.

Nên Chọn DC Servo 12V Hay 24V?

Nếu ứng dụng có tải nhẹ, kích thước nhỏ gọn và ưu tiên chi phí thấp, DC Servo 12V là lựa chọn phù hợp. Nếu hệ thống yêu cầu mô-men lớn, vận hành liên tục hoặc hoạt động trong môi trường công nghiệp, DC Servo 24V sẽ mang lại hiệu quả cao hơn về độ ổn định và tuổi thọ.

Ứng Dụng Của Động Cơ DC Servo

Nhờ khả năng điều khiển vị trí chính xác và chi phí hợp lý, động cơ DC Servo được ứng dụng rộng rãi trong nhiều lĩnh vực:

Robot giáo dục và robot nghiên cứu
Robot cánh tay mini trong đào tạo
Xe điều khiển từ xa và máy bay mô hình
Thiết bị đo lường và thiết bị quang học
Máy in 3D và máy CNC mini
Máy khắc laser cỡ nhỏ
Thiết bị y tế cầm tay
Hệ thống tự động hóa quy mô nhỏ và vừa
