Quá trình thi công, bảo trì hay thiết kế tủ điện công nghiệp, việc tìm kiếm tài liệu biến tần Delta chính xác, đầy đủ luôn là một bài toán khiến nhiều kỹ sư mất thời gian. Một bản datasheet thiếu thông số, một file hướng dẫn cài đặt không đúng phiên bản firmware, hay một bản vẽ đấu nối không khớp với dòng sản phẩm thực tế đều có thể khiến cả dự án bị trì hoãn, thậm chí gây hỏng thiết bị do đấu sai cực tính hoặc cài sai tham số bảo vệ.

Bài viết này được Thiên Phú Thịnh tổng hợp tài liệu biến tần delta chính thống, được phân loại rõ ràng theo từng dòng sản phẩm đang phổ biến tại thị trường Việt Nam, bao gồm catalogue, datasheet thông số kỹ thuật và hướng dẫn sử dụng (user manual). Mỗi tài liệu đều được đính kèm liên kết tải về, đồng thời có phần giới thiệu ngắn gọn về dòng biến tần tương ứng để người đọc dễ dàng đối chiếu trước khi sử dụng.

Vì Sao Cần Một Bộ Tài Liệu Biến Tần Delta Chuẩn Hóa?

Rủi ro khi sử dụng tài liệu không chính thống

Nhiều kỹ sư khi tìm tài liệu biến tần delta trên mạng thường gặp phải tình trạng tài liệu bị cắt xén, dịch sai thuật ngữ kỹ thuật, hoặc thuộc về phiên bản phần cứng đã ngừng sản xuất. Hậu quả là khi áp dụng vào thực tế, các tham số như Pr.00, Pr.01 (tần số chủ, nguồn lệnh chạy) hoặc các mã lỗi hiển thị trên màn hình không khớp với bản hướng dẫn, khiến quá trình cài đặt kéo dài và tiềm ẩn rủi ro về an toàn điện.

Lợi ích khi tra cứu đúng tài liệu gốc từ nhà sản xuất

Tài liệu gốc từ Delta Electronics luôn đảm bảo các yếu tố sau:

• Thông số điện áp, dòng điện, công suất được công bố chính xác theo từng mã sản phẩm cụ thể, không có sai lệch giữa các phiên bản.

• Sơ đồ đấu nối mạch lực và mạch điều khiển được trình bày theo tiêu chuẩn quốc tế, có ký hiệu thống nhất giúp kỹ thuật viên dễ dàng đối chiếu khi thi công tủ điện.

• Bảng mã lỗi (fault code) và hướng dẫn khắc phục sự cố được cập nhật theo từng phiên bản firmware, hỗ trợ xử lý nhanh khi biến tần báo lỗi quá dòng, quá áp hoặc quá nhiệt.

Tổng Hợp Tài Liệu Biến Tần Delta VFD-M

Giới thiệu dòng VFD-M

VFD-M là dòng biến tần micro sensorless vector đời cũ của Delta, nổi bật với thiết kế nhỏ gọn, vận hành êm và mức nhiễu điện từ thấp. Đây là dòng sản phẩm phù hợp với các ứng dụng công suất nhỏ và trung bình như băng tải, quạt hút, bơm ly tâm trong nhà xưởng. Hiện tại, VFD-M đã được Delta Electronics công bố ngừng sản xuất và thay thế bằng dòng ME300/MS300, tuy nhiên số lượng thiết bị VFD-M đang vận hành trong các nhà máy tại Việt Nam vẫn còn rất lớn, do đó nhu cầu tra cứu tài liệu biến tần delta vfd m vẫn rất cao.

Thông số kỹ thuật chính của VFD-M

Theo tài liệu kỹ thuật chính thức từ Delta Electronics, dòng VFD-M có các đặc điểm nổi bật sau:

• Dải điện áp hoạt động gồm hai phân khúc chính là 230V và 460V, hỗ trợ cả nguồn vào 1 pha và 3 pha tùy theo từng mã sản phẩm cụ thể.

• Khả năng điều khiển động cơ AC không đồng bộ với dải tần số ngõ ra trải dài từ 0,1 Hz đến 400 Hz, đáp ứng tốt các bài toán điều tốc trong dải rộng.

• Phương pháp điều khiển sử dụng kỹ thuật điều chế độ rộng xung hình sin (Sinusoidal PWM) kết hợp đường cong V/F có thể tùy chỉnh, hỗ trợ điều khiển đa cấp tốc độ.

• Hệ thống bảo vệ tích hợp đầy đủ các chức năng chống quá áp, thấp áp, quá dòng và các cảnh báo an toàn cơ bản cho động cơ.

• Tiêu chuẩn lắp đặt môi trường yêu cầu nhiệt độ hoạt động trong khoảng âm 10 độ C đến 40 độ C (có thể lên đến 50 độ C nếu tháo nắp che), độ ẩm môi trường dưới 90% và không ngưng tụ.

Tài liệu đính kèm dòng VFD-M

Bộ tài liệu kỹ thuật dòng VFD-M bao gồm User Manual hướng dẫn lắp đặt và cài đặt tham số đầy đủ, bảng tra mã lỗi và hướng dẫn xử lý sự cố thường gặp, cùng phụ lục thông số cầu chì và bộ ngắt mạch (NFB) tương ứng với từng công suất motor.

Tải tài liệu VFD-M (User Manual đầy đủ - Google Drive): [Microsoft Word - ch.0-table of contents.doc ]

Tổng Hợp Tài Liệu Biến Tần Delta MS300

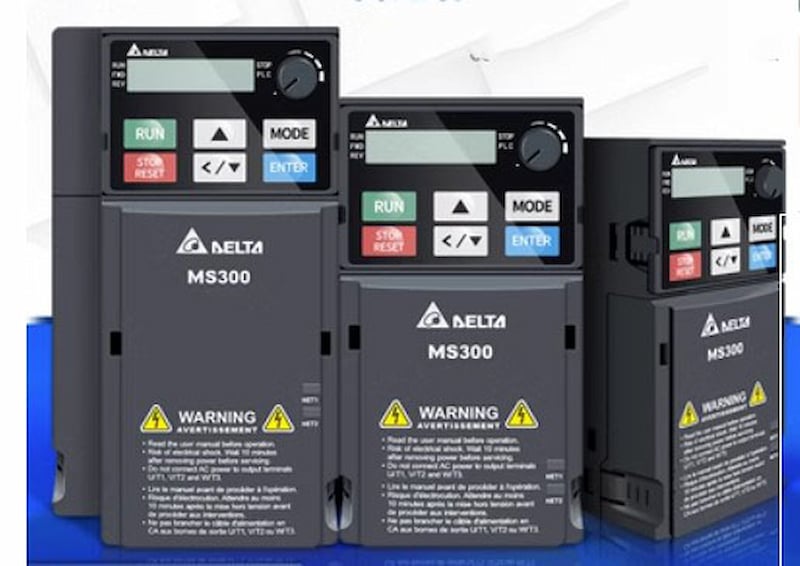

Giới thiệu dòng MS300 - Thế hệ kế nhiệm của VFD-M

MS300 là dòng biến tần compact thế hệ mới của Delta Electronics, được thiết kế để thay thế cho các dòng VFD-M và VFD-E đời cũ. Đây hiện là một trong những dòng sản phẩm được tìm kiếm nhiều nhất khi khách hàng cần tài liệu biến tần delta ms300, bởi MS300 đang là lựa chọn chủ lực cho các ứng dụng từ máy công cụ, máy dệt, máy đóng gói cho đến hệ thống bơm và quạt công nghiệp.

Thông số kỹ thuật chính của MS300

So với thế hệ trước, MS300 có nhiều cải tiến vượt trội về hiệu năng điều khiển:

• Dải công suất bao phủ rộng, từ các model nhỏ khoảng 0,75 kW (1 HP) cho đến các model công suất lớn hơn 7,5 kW (10 HP) trở lên tùy theo cấp điện áp, đáp ứng linh hoạt nhiều quy mô ứng dụng khác nhau.

• Hỗ trợ song song hai chuẩn điện áp phổ biến là 230V và 460V, với cả nguồn vào 1 pha và 3 pha tùy theo từng mã sản phẩm.

• Dải tần số ngõ ra ở các model tiêu chuẩn đạt từ 0 đến 599 Hz, trong khi các model tốc độ cao (high speed) có thể đạt tới 1500 Hz, phù hợp cho các ứng dụng trục chính tốc độ cao.

• Thiết kế hỗ trợ định mức kép (dual rating), cho phép quá tải 120% trong 60 giây ở chế độ tải nhẹ (Normal Duty) và 150% trong 60 giây ở chế độ tải nặng (Heavy Duty), giúp drive thích nghi tốt với nhiều đặc tính tải khác nhau.

• Tích hợp sẵn chức năng PLC với dung lượng lập trình lên đến 2K bước lệnh, hỗ trợ điều khiển logic đơn giản ngay trên biến tần mà không cần thêm bộ điều khiển ngoài.

• Hỗ trợ điều khiển cả động cơ không đồng bộ (IM) và động cơ nam châm vĩnh cửu (PM), cùng chức năng an toàn Safe Torque Off (STO) theo tiêu chuẩn an toàn công nghiệp.

• Khả năng kết nối truyền thông đa dạng với cổng RS-485 Modbus tích hợp sẵn, cùng các khe cắm mở rộng hỗ trợ CANopen, PROFIBUS DP, DeviceNet, Modbus TCP, EtherNet/IP, EtherCAT và PROFINET.

Ứng dụng thực tế của dòng MS300

Nhờ khả năng điều khiển vector tiên tiến và tích hợp PLC, MS300 phù hợp với nhiều nhóm ứng dụng đòi hỏi độ chính xác cao như máy cuốn nhả (rewinder), máy cắt cuộn (slitter), máy in công nghiệp, máy kéo sợi, máy dệt, máy công cụ CNC và máy chế biến gỗ.

Tài liệu đính kèm dòng MS300

Bộ tài liệu MS300 bao gồm User Manual chi tiết về lắp đặt, đấu nối mạch lực - mạch điều khiển, bảng tham số đầy đủ và hướng dẫn cài đặt vector control nâng cao cho cả động cơ IM và PM.

Tải tài liệu MS300 (User Manual đầy đủ - Google Drive): [MS300_Manual_EN_20200511.pdf ]

Tải catalogue và bảng chọn mã sản phẩm MS300 (Google Docs): [MS300_CATALOG_EN_20210714.pdf ]

Tổng Hợp Tài Liệu Biến Tần Delta VFD-B

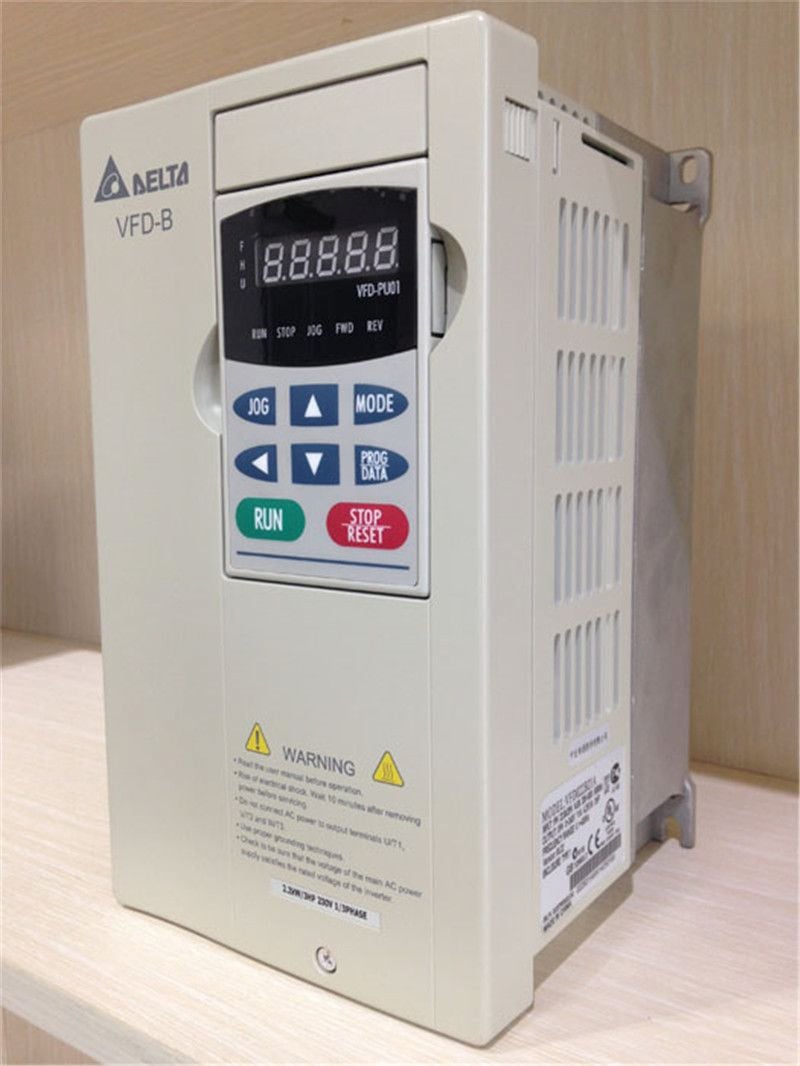

Giới thiệu dòng VFD-B

VFD-B là dòng biến tần thuộc phân khúc trung và cao cấp của Delta Electronics, được thiết kế chuyên biệt cho các ứng dụng công nghiệp nặng đòi hỏi mô-men xoắn lớn và độ ổn định cao trong thời gian vận hành dài. Dòng sản phẩm này thường được lựa chọn cho các hệ thống băng tải tải trọng lớn, máy nén khí, máy ép và các dây chuyền sản xuất yêu cầu khả năng chịu tải khắc nghiệt. Người dùng tìm kiếm tài liệu biến tần delta vfd b thường là các kỹ sư đang vận hành hệ thống công suất trung bình đến lớn, cần tra cứu chính xác tham số bảo vệ động cơ và cấu hình truyền thông công nghiệp.

Đặc điểm kỹ thuật nổi bật

VFD-B được trang bị khả năng điều khiển vector vòng hở (sensorless vector control) cho phép tạo mô-men khởi động lớn ngay cả ở tần số thấp, rất phù hợp với các tải có quán tính cao. Drive hỗ trợ chức năng điều khiển PID tích hợp sẵn, giúp đơn giản hóa việc điều khiển các hệ thống bơm và quạt cần duy trì áp suất hoặc lưu lượng ổn định mà không cần thêm bộ điều khiển PID rời.

Về khả năng bảo vệ, dòng VFD-B tích hợp đầy đủ các chức năng giám sát quá dòng, quá áp, thấp áp, quá nhiệt và mất pha đầu ra, đồng thời hỗ trợ ghi nhận lịch sử lỗi giúp kỹ thuật viên dễ dàng truy vết nguyên nhân sự cố trong quá trình bảo trì.

Tài liệu đính kèm dòng VFD-B

Bộ tài liệu VFD-B bao gồm hướng dẫn lắp đặt cơ khí - điện, bảng tham số PID và hướng dẫn cấu hình truyền thông Modbus RTU cho ứng dụng kết nối với PLC hoặc hệ thống SCADA.

Tải tài liệu VFD-B (User Manual đầy đủ - Google Drive): [Preface ]

Tải bản vẽ đấu nối mạch điều khiển VFD-B (Google Docs): [B-SERIES(N)CURVE ]

Tổng Hợp Tài Liệu Biến Tần Delta VFD-EL

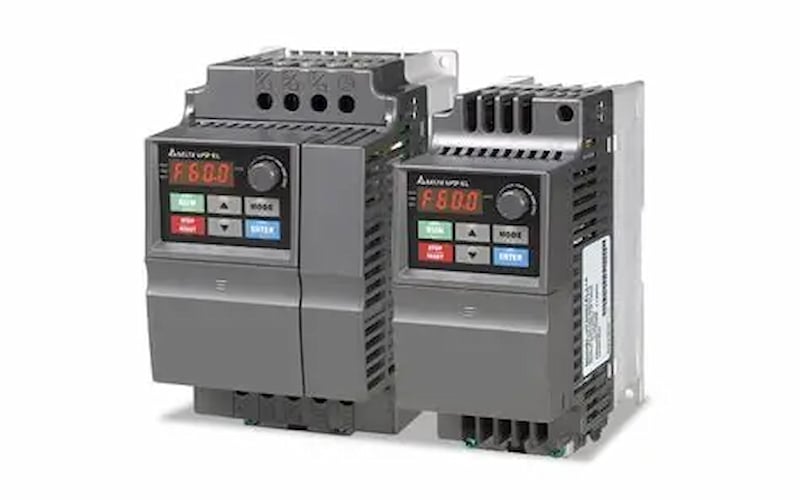

Giới thiệu dòng VFD-EL

VFD-EL là dòng biến tần phổ thông, tối ưu chi phí của Delta Electronics, hướng đến các ứng dụng cơ bản như quạt thông gió, bơm nước dân dụng và công nghiệp nhẹ, băng tải nhỏ trong nhà xưởng. Mặc dù được định vị ở phân khúc giá thành hợp lý, VFD-EL vẫn đảm bảo đầy đủ các chức năng điều khiển V/F cơ bản và độ tin cậy cao trong vận hành liên tục. Nhu cầu tìm tài liệu biến tần delta vfd el thường đến từ các đơn vị thi công dân dụng và công nghiệp nhẹ cần tra cứu nhanh cách đấu dây và cài đặt tham số cơ bản.

Đặc điểm kỹ thuật nổi bật

VFD-EL hỗ trợ điều khiển V/F tuyến tính và đường cong tùy chỉnh, cho phép người dùng cấu hình phù hợp với từng loại tải cụ thể như tải quạt, bơm hoặc tải hằng số mô-men. Drive được trang bị các đầu vào số và đầu vào tương tự cơ bản, đáp ứng tốt nhu cầu điều khiển tốc độ từ xa thông qua tín hiệu 4-20mA hoặc 0-10V phổ biến trong các hệ thống giám sát công nghiệp.

Thiết kế nhỏ gọn của VFD-EL giúp tiết kiệm không gian lắp đặt trong tủ điện, đồng thời mức tiêu thụ điện năng được tối ưu hóa nhờ thuật toán điều khiển tiết kiệm năng lượng tích hợp sẵn.

Tài liệu đính kèm dòng VFD-EL

Bộ tài liệu VFD-EL bao gồm hướng dẫn sử dụng cơ bản, sơ đồ đấu nối nhanh và bảng tham số rút gọn dành cho người mới triển khai lần đầu.

Tải tài liệu VFD-EL (User Manual đầy đủ - Google Drive): [Microsoft Word - EL 599 modified by Gary 20160308.doc ]

Hướng Dẫn Tra Cứu Và Sử Dụng Tài Liệu Biến Tần Delta Hiệu Quả

Xác định đúng mã model trước khi tra cứu

Mỗi dòng biến tần Delta đều có cấu trúc mã sản phẩm riêng, thể hiện đầy đủ thông tin về dòng sản phẩm, công suất, cấp điện áp và tùy chọn phần cứng đi kèm. Ví dụ với dòng MS300, mã sản phẩm thường có dạng VFDxxxMS2xxxxxx hoặc VFDxxxMS4xxxxxx, trong đó các ký tự thể hiện công suất định mức, cấp điện áp (2 cho 230V, 4 cho 460V) và loại bộ lọc EMC tích hợp. Việc đọc đúng mã model giúp người dùng tra cứu chính xác tài liệu tương ứng, tránh nhầm lẫn giữa các phiên bản có thông số khác nhau.

Đối chiếu thông số trước khi đấu nối thực tế

Trước khi tiến hành đấu nối mạch lực và mạch điều khiển, kỹ thuật viên nên đối chiếu kỹ ba nhóm thông số quan trọng: điện áp và dòng điện định mức đầu vào - đầu ra, cấp bảo vệ IP của vỏ thiết bị, và bảng phân công chân tín hiệu điều khiển. Việc đối chiếu này giúp hạn chế tối đa rủi ro đấu sai cực tính nguồn hoặc gây xung đột tín hiệu điều khiển trong quá trình vận hành thử.

Lưu trữ tài liệu theo từng dự án

Đối với các đơn vị thi công tủ điện chuyên nghiệp, việc xây dựng một thư viện tài liệu được phân loại theo từng dòng sản phẩm và lưu trữ trên nền tảng đám mây (Google Drive, Google Docs) sẽ giúp đội ngũ kỹ thuật truy cập nhanh chóng mọi lúc, mọi nơi, đặc biệt hữu ích khi cần tra cứu gấp tại công trường mà không có kết nối ổn định để tải tài liệu dung lượng lớn.

Câu Hỏi Thường Gặp Khi Tìm Kiếm Tài Liệu Biến Tần Delta

Tài liệu biến tần Delta có cần thiết khi đã có kinh nghiệm lắp đặt không

Ngay cả với kỹ sư có nhiều năm kinh nghiệm, việc tham khảo tài liệu gốc vẫn rất cần thiết bởi mỗi dòng sản phẩm, thậm chí mỗi phiên bản firmware trong cùng một dòng, có thể có sự khác biệt nhỏ về tham số mặc định, bảng mã lỗi hoặc chức năng mở rộng. Tham khảo đúng tài liệu giúp đảm bảo cấu hình thiết bị chính xác ngay từ lần đầu, tránh phải thử sai nhiều lần.

Làm sao để biết tài liệu đang tra cứu có còn phù hợp với thiết bị thực tế

Cách đơn giản nhất là đối chiếu mã model đầy đủ in trên nhãn thiết bị (nameplate) với mã model được ghi trong tài liệu. Nếu hai mã trùng khớp hoàn toàn, tài liệu đó chắc chắn áp dụng được cho thiết bị đang sử dụng.

Có thể sử dụng tài liệu tiếng Anh thay cho bản dịch tiếng Việt không

Hoàn toàn có thể và trong nhiều trường hợp được khuyến khích, bởi bản tiếng Anh là tài liệu gốc, đảm bảo độ chính xác tuyệt đối về thuật ngữ kỹ thuật và thông số, hạn chế sai lệch có thể phát sinh trong quá trình dịch thuật.

Thiên Phú Thịnh - Tài Liệu Biến Tần Delta

Việc sở hữu một bộ tài liệu biến tần delta đầy đủ, chính xác và được phân loại rõ ràng theo từng dòng sản phẩm là yếu tố nền tảng giúp kỹ sư điện và đội ngũ kỹ thuật triển khai dự án nhanh chóng, an toàn và hạn chế tối đa rủi ro trong quá trình lắp đặt, vận hành. Từ dòng VFD-M phổ biến trong các hệ thống cũ, MS300 thế hệ mới với khả năng điều khiển vector tiên tiến, VFD-B dành cho ứng dụng công nghiệp nặng, cho đến VFD-EL tối ưu chi phí cho ứng dụng cơ bản, mỗi dòng sản phẩm đều có những đặc điểm kỹ thuật riêng cần được nắm rõ trước khi đưa vào sử dụng.

Thiên Phú Thịnh hy vọng bộ tài liệu tổng hợp trong bài viết này sẽ là nguồn tham khảo hữu ích, đáng tin cậy cho quý kỹ sư và đối tác trong quá trình lựa chọn, lắp đặt và bảo trì biến tần Delta. Nếu cần tư vấn thêm về giải pháp biến tần, PLC, HMI, tủ điện, cảm biến hoặc servo cho dự án cụ thể, quý khách có thể liên hệ trực tiếp với đội ngũ kỹ thuật Thiên Phú Thịnh  để được hỗ trợ tra cứu tài liệu và tư vấn giải pháp phù hợp nhất.
