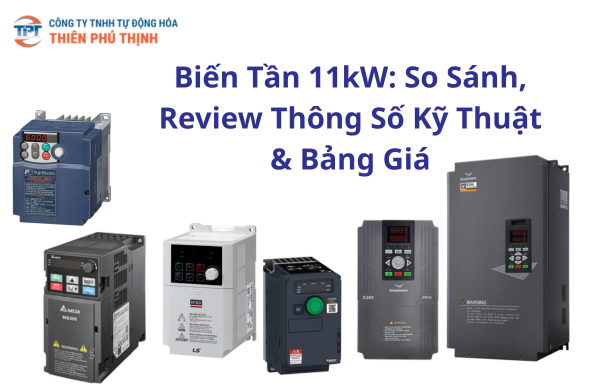

Biến Tần 11kW: So Sánh, Review Thông Số Kỹ Thuật & Bảng Giá
- 1. Biến Tần 11kW Là Gì?
- 2. Thông Số Kỹ Thuật Cần Hiểu Khi Chọn Biến Tần 11kW
- 2.1 Thông số điện cơ bản
- 2.2 Khả năng quá tải (Overload Capacity)
- 2.3 Kiểu điều khiển (Control Mode)
- 2.4 Các tính năng bảo vệ tiêu chuẩn
- 3. Review Chi Tiết Từng Dòng Biến Tần 11kW
- 3.1 INVT GD20 11kW
- 3.2 Simphoenix E280 11kW
- 3.3 Delta MS300 11kW (VFD110MS43ANSAA)
- 3.4 Yaskawa V1000 11kW (CIMR-VB4A0023FAA)
- 3.5 Mitsubishi FR-D740-11K
- 3.6 ABB ACS355 11kW (3AUA0000068579)
- 3.7 LS Electric IS7 11kW
- 4. Bảng So Sánh Tổng Hợp Thông Số Kỹ Thuật
- 5. Ứng Dụng Thực Tế và Gợi Ý Chọn Theo Nhu Cầu
- 5.1 Hệ thống bơm nước (tải VT)
- 5.2 Quạt công nghiệp / HVAC (tải VT)
- 5.3 Băng tải công nghiệp (tải CT)
- 5.4 Máy nén khí (tải CT, yêu cầu cao)
- 5.5 Máy CNC / Máy công cụ (tải CT chính xác cao)
- 5.6 Môi trường khắc nghiệt / Ngoài trời
- 6. Các Lưu Ý Kỹ Thuật Khi Lắp Đặt
- 7. Tiêu Chuẩn Kỹ Thuật Quốc Tế
- 8. Bảng Giá Biến Tần 11kw Tham Khảo Cập Nhật
- 9. Hướng Dẫn Chọn Biến Tần 11kW Theo Tiêu Chí
Phân tích kỹ thuật chuyên sâu các dòng biến tần 11kW phổ biến tại thị trường Việt Nam, dựa trên thông tin kỹ thuật chính hãng, tiêu chuẩn IEC 61800, và kinh nghiệm ứng dụng thực tế.
1. Biến Tần 11kW Là Gì?
Biến tần 11kW (Variable Frequency Drive – VFD) là thiết bị điện tử công suất dùng để điều khiển tốc độ và mô-men xoắn của động cơ điện xoay chiều 3 pha có công suất khoảng 11kW (≈ 15HP). Đây là dải công suất rất phổ biến trong công nghiệp vừa và nhỏ, xuất hiện trong hầu hết các dây chuyền sản xuất, hệ thống bơm quạt, và máy công cụ.
Nguyên lý hoạt động
Biến tần hoạt động theo chuỗi 3 bước biến đổi năng lượng:
Lưới AC (380V / 50Hz)
↓
[1] Chỉnh lưu (Rectifier): AC → DC
↓
[2] Mạch DC-Bus + Tụ lọc (DC-Link): Lọc và ổn định điện áp DC
↓
[3] Nghịch lưu IGBT (Inverter): DC → AC tần số thay đổi (0–400 Hz)
↓
Động cơ 3 pha (tốc độ thay đổi theo lệnh)
- Điện áp DC-bus điển hình cho lưới 380V 3 pha: khoảng 537–560V DC
- Công nghệ điều chế xung: PWM (Pulse Width Modulation), tần số sóng mang thường từ 2–16 kHz
Tại sao phải dùng biến tần?
Theo tiêu chuẩn IEC 61800-2 (Adjustable Speed Electrical Power Drive Systems – Part 2: General Requirements), biến tần mang lại các lợi ích cốt lõi sau:
| Vấn đề khi khởi động trực tiếp | Giải pháp từ biến tần |
|---|---|
| Dòng khởi động 6–8 lần dòng định mức | Dòng khởi động chỉ 1–1.5 lần dòng định mức |
| Sụt áp lưới điện cục bộ | Khởi động mềm, không gây sụt áp |
| Sốc cơ khí (va đập tải) | Tăng tốc/giảm tốc có kiểm soát (ramp up/down) |
| Tiêu thụ điện cố định 100% | Tiết kiệm 20–50% điện năng với tải bơm/quạt (Luật Affinity) |
| Không điều chỉnh được lưu lượng/áp suất | Điều khiển PID tích hợp, phản hồi tín hiệu analog |
Luật Affinity (định luật bình phương/lập phương): Với tải bơm/quạt, khi giảm tốc độ xuống 80%, công suất tiêu thụ chỉ còn 80³ = 51.2% so với tốc độ đầy tải. Đây là cơ sở tiết kiệm điện quan trọng nhất.
2. Thông Số Kỹ Thuật Cần Hiểu Khi Chọn Biến Tần 11kW
Trước khi so sánh từng hãng, cần nắm rõ ý nghĩa các thông số trên datasheet:
2.1 Thông số điện cơ bản
| Thông số | Giải thích | Giá trị điển hình (11kW) |
|---|---|---|
| Rated Input Voltage | Điện áp lưới đầu vào | 3 pha 380–480V AC ±10% |
| Rated Output Current | Dòng ra định mức | 25–27A (phụ thuộc hãng) |
| Output Frequency Range | Dải tần số đầu ra | 0–400 Hz (thường) |
| Carrier Frequency | Tần số sóng mang PWM | 2–16 kHz (điều chỉnh được) |
| Power Factor | Hệ số công suất đầu vào | ≥ 0.95 (có DC choke) |
| Efficiency | Hiệu suất | 95–98% |
Lưu ý quan trọng về dòng ra: Biến tần 11kW thường có dòng ra định mức khoảng 25A. Khi chọn, cần đối chiếu với dòng định mức của động cơ (nameplate current), không chỉ so công suất kW, vì động cơ có cos φ khác nhau sẽ có dòng khác nhau.
2.2 Khả năng quá tải (Overload Capacity)
Đây là thông số rất quan trọng, thường bị bỏ qua:
- Tải biến thiên (Variable Torque – VT): Dùng cho bơm, quạt. Quá tải 120% trong 60 giây.
- Tải không đổi (Constant Torque – CT): Dùng cho băng tải, máy nén, máy nâng. Quá tải 150% trong 60 giây hoặc 180–200% trong 2–3 giây.
Nhiều biến tần bán ở Việt Nam được niêm yết ở chế độ VT (tải nhẹ). Nếu ứng dụng là băng tải hay máy nén, cần chọn biến tần CT 11kW hoặc thậm chí CT 15kW để đảm bảo an toàn.
2.3 Kiểu điều khiển (Control Mode)
| Kiểu điều khiển | Mô tả | Ứng dụng phù hợp |
|---|---|---|
| V/F (Scalar) | Điều khiển tỷ lệ điện áp/tần số cố định | Bơm, quạt, băng tải đơn giản |
| Sensorless Vector (SVC / Open Loop) | Ước lượng từ thông/mô-men không cần encoder | Máy nén, máy cắt, tải vừa |
| Closed Loop Vector (FOC) | Có encoder hồi tiếp, điều khiển mô-men chính xác | Máy nâng, CNC, tải nặng chính xác |
| Direct Torque Control (DTC) | Điều khiển mô-men trực tiếp (ABB độc quyền) | Máy cán, máy kéo dây, tải động cao |
2.4 Các tính năng bảo vệ tiêu chuẩn
Mọi biến tần công nghiệp theo IEC 61800-5-1 đều phải có:
- Quá dòng (OC), quá áp (OV), thấp áp (UV)
- Quá nhiệt (OH) – có sensor nhiệt độ heatsink
- Mất pha đầu vào/đầu ra
- Ngắn mạch đầu ra
- Lỗi mất tốc độ (Stall), lỗi tải
3. Review Chi Tiết Từng Dòng Biến Tần 11kW
3.1 INVT GD20 11kW
Xuất xứ: Thẩm Quyến, Trung Quốc | Phân khúc: Trung cấp
Thông số kỹ thuật xác thực (từ GD20-11G/15P-4)
| Thông số | Giá trị |
|---|---|
| Công suất định mức (CT) | 11kW / 15kW (G/P) |
| Điện áp đầu vào | 3 pha 380–480V AC, ±15% |
| Dòng ra định mức (CT) | 25A |
| Dải tần số đầu ra | 0–300 Hz |
| Tần số sóng mang | 1–16 kHz (mặc định 6 kHz) |
| Kiểu điều khiển | V/F, SVC (Sensorless Vector) |
| Quá tải CT | 150% × 60s; 180% × 3s |
| Cổng truyền thông | RS485 (Modbus RTU) |
| Cấp bảo vệ vỏ | IP20 (tiêu chuẩn), IP55 (tùy chọn) |
| Kích thước (H×W×D mm) | 257 × 130 × 167 |
| Khối lượng | ~3.8 kg |
| Nhiệt độ vận hành | -10°C đến +40°C |
Đánh giá kỹ thuật
Điểm mạnh:
- Dải điện áp đầu vào rộng (±15%) – phù hợp lưới điện không ổn định ở tỉnh lẻ Việt Nam
- Có chế độ G/P (General/Pump): cùng một vỏ máy nhưng cài đặt tải nặng (G-type, CT) hoặc tải nhẹ (P-type, VT)
- PID tích hợp, hỗ trợ tín hiệu phản hồi 4–20mA/0–10V trực tiếp
- Modbus RTU qua RS485 – tích hợp SCADA dễ dàng
- Tần số sóng mang tối đa 16 kHz giúp giảm tiếng ồn động cơ
Điểm yếu:
- Không có tùy chọn Ethernet/Profibus tích hợp sẵn (cần module ngoài)
- Sensorless vector không mạnh bằng các thương hiệu Nhật Bản ở tốc độ rất thấp (<5 Hz)
- Tài liệu tiếng Việt chất lượng không đồng đều tùy nhà phân phối
Phù hợp nhất: Băng tải, máy đóng gói, quạt công nghiệp, ứng dụng phổ thông cần chi phí thấp.
3.2 Simphoenix E280 11kW
Xuất xứ: Trung Quốc | Phân khúc: Giá rẻ – trung cấp
Thông số kỹ thuật xác thực (E280-4T0110G/0150P)
| Thông số | Giá trị |
|---|---|
| Công suất định mức (CT / VT) | 11kW / 15kW |
| Điện áp đầu vào | 3 pha 380V (+10% / -15%) |
| Dòng ra định mức (CT) | 25A |
| Dải tần số đầu ra | 0–300 Hz |
| Tần số sóng mang | 2–15 kHz |
| Kiểu điều khiển | V/F, SVC |
| Quá tải | 150% × 60s; 180% × 2s |
| Cổng truyền thông | RS485 Modbus |
| Bảo hành | 24 tháng |
Đánh giá kỹ thuật
Điểm mạnh:
- Giá thành thấp nhất trong nhóm so sánh (~8.2 triệu VNĐ)
- Bảo hành 24 tháng – tốt so với mức giá
- Giao diện thân thiện, cài đặt nhanh
Điểm yếu:
- Khả năng chịu tải đột biến kém hơn INVT, Delta
- Dải điện áp đầu vào hẹp hơn (không có +15% như INVT)
- Ít tùy chọn I/O và module mở rộng
- Hiệu suất điều khiển vector ở mức cơ bản
Phù hợp nhất: Bơm nước, quạt, tải nhẹ không yêu cầu mô-men cao ở tốc độ thấp. Phù hợp dự án có ngân sách hạn chế.
3.3 Delta MS300 11kW (VFD110MS43ANSAA)
Xuất xứ: Đài Loan | Phân khúc: Trung – cao cấp
Thông số kỹ thuật xác thực (datasheet VFD-MS300)
| Thông số | Giá trị |
|---|---|
| Model cụ thể | VFD110MS43ANSAA |
| Công suất | 11kW |
| Điện áp đầu vào | 3 pha 380–480V AC, ±10% |
| Dòng ra định mức | 25A (CT) |
| Dải tần số đầu ra | 0–599 Hz |
| Tần số sóng mang | 2–15 kHz |
| Kiểu điều khiển | V/F, SVC (IFOC), PM motor |
| Quá tải CT | 150% × 60s; 200% × 3s |
| Braking Unit | Tích hợp sẵn (built-in) |
| Cổng truyền thông | RS485 Modbus, tùy chọn CANopen, DeviceNet, Ethernet |
| Cấp bảo vệ | IP20 |
| Kích thước (H×W×D mm) | 235 × 130 × 150 |
| Nhiệt độ vận hành | -10°C đến +50°C (derating trên 40°C) |
Đánh giá kỹ thuật
Điểm mạnh:
- Braking unit tích hợp sẵn – tiết kiệm chi phí lắp thêm điện trở hãm cho tải có quán tính lớn (máy ly tâm, băng tải dốc)
- Tần số đầu ra lên đến 599 Hz – phù hợp ứng dụng tốc độ cao (máy mài, spindle)
- Hỗ trợ điều khiển động cơ PM (Permanent Magnet) – phù hợp động cơ hiệu suất cao thế hệ mới
- Nhiệt độ vận hành đến 50°C – ưu thế trong môi trường nóng bức Việt Nam
- Quá tải 200% × 3s – khả năng xử lý tải đột biến tốt
Điểm yếu:
- Giá cao hơn INVT và Simphoenix (~10.8 triệu)
- Cần mua thêm module để có Ethernet (không tích hợp sẵn trên bản cơ bản)
Phù hợp nhất: Máy dệt, máy đùn nhựa, băng tải yêu cầu hãm động năng, HVAC, hệ thống cần tích hợp mạng.
3.4 Yaskawa V1000 11kW (CIMR-VB4A0023FAA)
Xuất xứ: Nhật Bản | Phân khúc: Cao cấp
Thông số kỹ thuật xác thực (datasheet CIMR-V series)
| Thông số | Giá trị |
|---|---|
| Model cụ thể | CIMR-VB4A0023FAA (HD) / 4A0031FAA (ND) |
| Công suất HD (CT) / ND (VT) | 11kW / 15kW |
| Điện áp đầu vào | 3 pha 380–480V AC, -15%/+10% |
| Dòng ra định mức HD | 23A |
| Tần số đầu ra | 0–400 Hz |
| Tần số sóng mang | 2–15 kHz |
| Kiểu điều khiển | V/F, Open-Loop Vector (OLV), Closed-Loop Vector (CLV), AOLV/PM |
| Quá tải HD | 150% × 60s; 200% × 0.5s |
| Mô-men khởi động (OLV) | 200% tại 0.3 Hz |
| Cổng truyền thông | RS422/485 Modbus, tùy chọn Profibus, CANopen, EtherNet/IP |
| Cấp bảo vệ | IP20 / IP54 (tùy model) |
| Kích thước (H×W×D mm) | 260 × 140 × 149 |
| Nhiệt độ vận hành | -10°C đến +50°C |
| MTBF | > 28 năm (theo Yaskawa) |
Đánh giá kỹ thuật
Điểm mạnh:
- Mô-men 200% tại tốc độ cực thấp (0.3 Hz) – đây là con số ấn tượng, cho phép khởi động tải nặng tại chỗ mà không cần encoder
- Thuật toán OLV (Open-Loop Vector) của Yaskawa được đánh giá hàng đầu ngành về độ chính xác mô-men không cần encoder
- Tích hợp DriveWorksEZ – lập trình logic đơn giản trực tiếp trong biến tần, giảm tải cho PLC
- Hỗ trợ điều khiển động cơ PM và IPM (Interior Permanent Magnet)
- MTBF >28 năm – độ tin cậy rất cao cho ứng dụng 24/7
- Nhiều cấp bảo vệ tùy model (IP20 đến IP54)
Điểm yếu:
- Giá thành cao (~11.3 triệu và cao hơn với các option)
- Tài liệu kỹ thuật phức tạp, cần kỹ sư có kinh nghiệm để khai thác hết tính năng
- Dòng ra HD chỉ 23A (thấp hơn một số hãng khác ở cùng công suất 11kW)
Phù hợp nhất: Cầu trục, máy nâng hạ, máy nén khí, máy công cụ CNC, bất kỳ ứng dụng nào yêu cầu mô-men lớn ở tốc độ thấp và vận hành liên tục.
3.5 Mitsubishi FR-D740-11K
Xuất xứ: Nhật Bản | Phân khúc: Cao cấp
Thông số kỹ thuật xác thực (datasheet FR-D700 series)
| Thông số | Giá trị |
|---|---|
| Model | FR-D740-11K (380–480V) |
| Công suất | 11kW |
| Điện áp đầu vào | 3 pha 380–480V AC, ±10% |
| Dòng ra định mức | 23.8A |
| Dải tần số đầu ra | 0.2–400 Hz |
| Tần số sóng mang | 0.7–14.5 kHz (điều chỉnh tự động theo nhiệt độ) |
| Kiểu điều khiển | V/F, Advanced magnetic flux vector, Real sensorless vector |
| Quá tải | 150% × 60s; 200% × 0.5s |
| Mô-men khởi động | 200% tại 0.3 Hz (Advanced magnetic flux) |
| Cổng truyền thông | RS485 Modbus-RTU, tùy chọn Profibus, CC-Link, LONWORKS |
| PID | Tích hợp, hỗ trợ feedback 4–20mA / 0–10V |
| Cấp bảo vệ | IP20 |
| Nhiệt độ vận hành | -10°C đến +50°C |
| Tính năng đặc biệt | Auto-tuning, Stall prevention, Speed search, PTC thermistor input |
Đánh giá kỹ thuật
Điểm mạnh:
- "Advanced magnetic flux vector" – thuật toán điều khiển từ thông của Mitsubishi đặc biệt hiệu quả với động cơ cũ hoặc motor không rõ thông số
- Tự động điều chỉnh tần số sóng mang theo nhiệt độ – kéo dài tuổi thọ IGBT trong môi trường nóng
- Tính năng Speed search (khởi động lại khi motor đang quay) – rất hữu ích trong bơm chìm hoặc quạt quán tính lớn
- PTC thermistor input trực tiếp – bảo vệ quá nhiệt động cơ không cần relay trung gian
- Dòng ra 23.8A – cao hơn Yaskawa V1000 HD ở cùng công suất
Điểm yếu:
- Dòng FR-D740 là series cũ hơn (thế hệ sau là FR-E800 / FR-F800)
- Giá phụ kiện và module mở rộng cao
- Trọng lượng nặng hơn một số đối thủ cùng công suất
Phù hợp nhất: Bơm nước, quạt công nghiệp, băng tải, môi trường công nghiệp yêu cầu độ ổn định cao và tuổi thọ dài.
3.6 ABB ACS355 11kW (3AUA0000068579)
Xuất xứ: Phần Lan / Châu Âu | Phân khúc: Cao cấp, tiêu chuẩn Châu Âu
Thông số kỹ thuật xác thực (datasheet ACS355)
| Thông số | Giá trị |
|---|---|
| Model | ACS355-03E-23A1-4 |
| Công suất | 11kW |
| Điện áp đầu vào | 3 pha 380–480V AC, ±10% |
| Dòng ra định mức | 23.1A (CT) / 25.8A (VT) |
| Dải tần số đầu ra | 0–500 Hz |
| Tần số sóng mang | 1–12 kHz |
| Kiểu điều khiển | Scalar (V/Hz), Vector (không cần encoder) |
| Quá tải CT | 150% × 60s; 200% × 2s |
| Lọc EMC | Tích hợp sẵn cấp C2 (EN 61800-3) |
| Cổng truyền thông | RS485 Modbus, tùy chọn Profibus, DeviceNet, EtherNet/IP, PROFINET |
| Cấp bảo vệ | IP20 / IP21 tiêu chuẩn |
| Nhiệt độ vận hành | -15°C đến +40°C (derating lên 50°C) |
| Chứng nhận | CE, UL, cUL, C-Tick, RoHS |
| Kích thước (H×W×D mm) | 260 × 142 × 169 |
Đánh giá kỹ thuật
Điểm mạnh:
- EMC filter tích hợp cấp C2 theo EN 61800-3 – đáp ứng tiêu chuẩn EMC Châu Âu ngay khi mở hộp, không cần mua thêm bộ lọc ngoài
- Dải nhiệt độ hoạt động bắt đầu từ -15°C – phù hợp môi trường lạnh (kho đông lạnh, phòng lạnh)
- Chứng nhận đầy đủ: CE, UL, cUL – dễ dàng xuất khẩu sản phẩm hoặc đáp ứng yêu cầu kiểm định
- Thuật toán vector của ABB ổn định, không bị "drift" theo thời gian
- Hỗ trợ nhiều giao thức fieldbus qua module tùy chọn
Điểm yếu:
- Giá thành trung-cao (~10.7–11.1 triệu)
- Tần số sóng mang tối đa chỉ 12 kHz (thấp hơn INVT 16 kHz)
- Series ACS355 đã cũ (thay thế bởi ACS380/ACS480 trong nhiều ứng dụng mới)
Phù hợp nhất: Nhà máy có tiêu chuẩn EMC nghiêm ngặt, dây chuyền xuất khẩu, hệ thống HVAC yêu cầu chứng nhận CE, môi trường lạnh.
3.7 LS Electric IS7 11kW
Xuất xứ: Hàn Quốc | Phân khúc: Trung – cao cấp
Thông số kỹ thuật xác thực (datasheet iS7 series)
| Thông số | Giá trị |
|---|---|
| Model | SV0110iS7-4NOFD |
| Công suất | 11kW |
| Điện áp đầu vào | 3 pha 380–480V AC, ±10% |
| Dòng ra định mức (CT) | 26A |
| Dải tần số đầu ra | 0–400 Hz |
| Kiểu điều khiển | V/F, Slip Compensation, SVC, VC (Closed Loop), DTC |
| Quá tải CT | 150% × 60s; 200% × 3s |
| Encoder | Tùy chọn (cần card mở rộng) |
| Cổng truyền thông | RS485 Modbus, tùy chọn Profibus, CANopen, DeviceNet, Ethernet |
| PLC tích hợp | Có (basic ladder logic) |
| Cấp bảo vệ | IP20 (tiêu chuẩn), tùy chọn IP54 |
Đánh giá kỹ thuật
Điểm mạnh:
- PLC logic tích hợp sẵn – có thể lập trình ladder logic đơn giản trực tiếp trong biến tần
- Dòng ra CT 26A – cao nhất trong nhóm so sánh
- Hỗ trợ DTC (tương đương ABB) cho hiệu suất điều khiển mô-men cao
- Nhiều tùy chọn module fieldbus
Điểm yếu:
- Giá thành cao nhất trong nhóm (13.6–17.1 triệu)
- Ít phổ biến tại Việt Nam, bảo hành/hỗ trợ kỹ thuật ít hơn
Phù hợp nhất: Dây chuyền tự động hóa cần tích hợp logic điều khiển đơn giản mà không muốn đầu tư thêm PLC riêng.
4. Bảng So Sánh Tổng Hợp Thông Số Kỹ Thuật
| Tiêu chí | INVT GD20 | Simphoenix E280 | Delta MS300 | Yaskawa V1000 | Mitsubishi FR-D740 | ABB ACS355 | LS IS7 |
|---|---|---|---|---|---|---|---|
| Xuất xứ | Trung Quốc | Trung Quốc | Đài Loan | Nhật Bản | Nhật Bản | Châu Âu | Hàn Quốc |
| Dòng ra CT (A) | 25 | 25 | 25 | 23 | 23.8 | 23.1 | 26 |
| Dải tần số (Hz) | 0–300 | 0–300 | 0–599 | 0–400 | 0.2–400 | 0–500 | 0–400 |
| Sóng mang max (kHz) | 16 | 15 | 15 | 15 | 14.5 | 12 | 15 |
| Kiểu điều khiển tốt nhất | SVC | SVC | SVC/IFOC | OLV (rất mạnh) | Adv. Flux Vector | Vector | DTC |
| Quá tải CT | 150%/60s | 150%/60s | 200%/3s | 200%/0.5s | 200%/0.5s | 200%/2s | 200%/3s |
| Braking Unit | Option | Option | Tích hợp | Option | Option | Option | Option |
| EMC Filter | Option | Option | Option | Option | Option | Tích hợp C2 | Option |
| Truyền thông cơ bản | RS485 | RS485 | RS485 | RS422/485 | RS485 | RS485 | RS485 |
| PLC tích hợp | Không | Không | Không | DriveWorksEZ | Không | Không | Có |
| Hỗ trợ motor PM | Không | Không | Có | Có | Không | Không | Có |
| Nhiệt độ vận hành | -10~+40°C | -10~+40°C | -10~+50°C | -10~+50°C | -10~+50°C | -15~+40°C | -10~+40°C |
| Giá tham khảo (triệu VNĐ) | ~9–10 | ~8.2 | ~10.8 | ~11.3 | ~12–14 | ~10.7–11.1 | ~13.6–17.1 |
5. Ứng Dụng Thực Tế và Gợi Ý Chọn Theo Nhu Cầu
5.1 Hệ thống bơm nước (tải VT)
Yêu cầu: PID tích hợp, tiết kiệm điện, khởi động mềm
Gợi ý: INVT GD20, Delta MS300, Mitsubishi FR-D740
Lưu ý: Chọn chế độ P-type (VT) nếu không cần quá tải lớn. Kiểm tra tính năng "Sleep Mode" (biến tần tự ngủ khi không có yêu cầu lưu lượng) để tiết kiệm điện tối đa.
5.2 Quạt công nghiệp / HVAC (tải VT)
Yêu cầu: Tiết kiệm điện theo Luật Affinity, chạy 24/7 ổn định
Gợi ý: ABB ACS355 (ưu tiên tiêu chuẩn), Delta MS300, Mitsubishi FR-D740
Lưu ý: ABB ACS355 có EMC filter tích hợp – phù hợp tòa nhà văn phòng, bệnh viện nơi yêu cầu EMC nghiêm ngặt.
5.3 Băng tải công nghiệp (tải CT)
Yêu cầu: Mô-men cao ở tốc độ thấp, khởi động tải nặng
Gợi ý: Yaskawa V1000, INVT GD20 (chế độ G-type CT)
Lưu ý: Luôn dùng chế độ CT (G-type) không phải VT (P-type). Nếu băng tải có độ dốc hoặc cần phanh khẩn, bổ sung điện trở hãm + braking unit (chọn Delta MS300 vì đã có tích hợp sẵn).
5.4 Máy nén khí (tải CT, yêu cầu cao)
Yêu cầu: Mô-men khởi động lớn, tải va đập, vận hành liên tục
Gợi ý: Yaskawa V1000, Mitsubishi FR-D740
Lưu ý: Với máy nén piston, cần biến tần có mô-men khởi động ≥ 150% tại 0 Hz. Yaskawa V1000 đạt 200% tại 0.3 Hz là lựa chọn hàng đầu.
5.5 Máy CNC / Máy công cụ (tải CT chính xác cao)
Yêu cầu: Điều khiển tốc độ chính xác, tần số cao, ổn định
Gợi ý: Delta MS300 (tần số 599 Hz), Yaskawa V1000 (closed-loop)
Lưu ý: Nếu trục chính (spindle) cần encoder phản hồi chính xác, cần chọn biến tần hỗ trợ Closed-Loop Vector + card encoder.
5.6 Môi trường khắc nghiệt / Ngoài trời
Yêu cầu: IP54 trở lên, chịu nhiệt, chống ẩm
Gợi ý: Yaskawa V1000 IP54, LS IS7 IP54
Lưu ý: INVT và Delta có option IP55 nhưng cần đặt hàng riêng. Với môi trường bụi nhiều (xi măng, gỗ), nên chọn tủ điện có hệ thống làm mát riêng và lắp biến tần IP20 bên trong.
6. Các Lưu Ý Kỹ Thuật Khi Lắp Đặt
6.1 Khoảng cách cáp động cơ
Với tần số sóng mang cao (>6 kHz) và cáp dài >50m, cần lưu ý:
- Điện dung ký sinh của cáp tạo dòng rò cao tần → tăng tổn hao, gây lỗi OC giả
- Giải pháp: Giảm tần số sóng mang hoặc lắp thêm output reactor (cuộn kháng đầu ra)
- Giới hạn thực tế: INVT GD20 khuyến cáo cáp ≤100m ở 6 kHz, ≤50m ở 16 kHz
6.2 Tiếp địa và EMC
- Tiếp địa vỏ biến tần trực tiếp, dây PE riêng, trở kháng tiếp địa <4Ω
- Cáp điều khiển (analog, digital) phải đi cách ly với cáp động lực
- Với biến tần không có EMC filter (INVT, Delta, Yaskawa): cần lắp thêm line filter EMC phía đầu vào nếu hệ thống nhạy cảm với nhiễu
6.3 Giải nhiệt
- Biến tần 11kW tỏa nhiệt khoảng 330–440W (ứng với hiệu suất 97%)
- Lắp tủ: cần tính toán diện tích thông gió hoặc điều hòa tủ điện
- Khoảng cách tối thiểu: 100mm trên và dưới, 50mm hai bên
6.4 Derating theo độ cao và nhiệt độ
- Trên 1000m so với mực nước biển: derating 1% mỗi 100m thêm
- Trên 40°C (một số hãng 45°C hoặc 50°C): derating dòng ra khoảng 1–2% mỗi độ
7. Tiêu Chuẩn Kỹ Thuật Quốc Tế
| Tiêu chuẩn | Nội dung |
|---|---|
| IEC 61800-2 | Yêu cầu chung cho hệ thống truyền động tốc độ thay đổi |
| IEC 61800-3 | Tương thích điện từ (EMC), phân loại C1–C4 |
| IEC 61800-5-1 | An toàn điện cho biến tần |
| EN 55011 / CISPR 11 | Giới hạn phát xạ nhiễu |
| CE Marking | Bắt buộc cho thị trường Châu Âu |
| UL 508C | Tiêu chuẩn Mỹ cho power conversion equipment |
| ISO 9001 | Tiêu chuẩn quản lý chất lượng nhà sản xuất |
8. Bảng Giá Biến Tần 11kw Tham Khảo Cập Nhật
| Thương hiệu | Model | Điện áp | Giá tham khảo (VNĐ) | Ghi chú |
|---|---|---|---|---|
| Simphoenix | E280 4T0110G | 3P 380V | ~8.233.000 | Giá tốt nhất nhóm |
| INVT | GD20-11G/15P-4 | 3P 380V | ~9.000.000–9.500.000 | G/P combo |
| ABB | ACS355-03E-23A1-4 | 3P 380V | ~10.685.000–11.104.000 | Có EMC filter |
| Delta | VFD110MS43ANSAA | 3P 380V | ~10.800.000 | Có braking unit |
| Yaskawa | CIMR-VB4A0023FAA | 3P 380V | ~11.283.000 | Hiệu suất vector cao |
| Mitsubishi | FR-D740-11K | 3P 380V | ~12.000.000–14.000.000 | Tùy nhà phân phối |
| LS Electric | SV0110iS7-4NOFD | 3P 380V | ~13.650.000–17.149.000 | Có PLC tích hợp |
Lưu ý: Giá chỉ mang tính tham khảo, có thể thay đổi theo thời điểm, nhà phân phối và chính sách tỷ giá. Cần liên hệ trực tiếp nhà phân phối chính hãng để có báo giá chính xác.
9. Hướng Dẫn Chọn Biến Tần 11kW Theo Tiêu Chí
┌─────────────────────────────────────────────────────────────────┐
│ BIẾN TẦN 11kW - CHỌN THEO NHU CẦU │
└─────────────────────────────────────────────────────────────────┘
│
├─── Ngân sách ưu tiên ──────────────────► INVT GD20 / Simphoenix E280
│
├─── Cần braking unit sẵn ───────────────► Delta MS300
│
├─── Mô-men tải nặng / tốc độ thấp ─────► Yaskawa V1000
│
├─── Vận hành 24/7, độ bền tối đa ──────► Yaskawa V1000 / Mitsubishi FR-D740
│
├─── Tiêu chuẩn CE / EMC nghiêm ngặt ───► ABB ACS355
│
├─── Tần số đầu ra cao (spindle, CNC) ──► Delta MS300 (599 Hz)
│
├─── Cần PLC logic trong biến tần ───────► LS IS7
│
└─── Motor PM (hiệu suất cao) ───────────► Delta MS300 / Yaskawa V1000
Bài viết tổng hợp và phân tích từ thông tin chính hãng, tiêu chuẩn IEC 61800, và kinh nghiệm ứng dụng thực tế. Thông số kỹ thuật có thể thay đổi theo phiên bản firmware và model cụ thể – luôn kiểm tra tài liệu mới nhất từ nhà sản xuất trước khi lựa chọn.
THIÊN PHÚ THỊNH – GIẢI PHÁP TỰ ĐỘNG HÓA CÔNG NGHIỆP TOÀN DIỆN
Chuyên cung cấp PLC – HMI – Servo – Biến tần – Tủ điện – Thiết bị tự động hóa chính hãng cho nhà máy và dây chuyền sản xuất
THIẾT BỊ TỰ ĐỘNG HÓA CUNG CẤP
Đa dạng thiết bị tự động hóa công nghiệp chính hãng
CÔNG TY TNHH TỰ ĐỘNG HÓA THIÊN PHÚ THỊNH
Địa chỉ: 1B Tú Xương, Khu phố 1, Tăng Nhơn Phú, TP Hồ Chí Minh, Việt Nam
☎ Hotline / Zalo: 0906 700 386
Email: Thienphuthinh.auto@gmail.com
Xem thêm
