Tủ điện sao tam giác là gì? Lợi ích tủ khởi động sao tam giác? Để giúp bạn hiểu rõ hơn về ứng dụng và tầm quan trọng của tủ điện sao tam giác trong các hệ thống điện công nghiệp. Bài viết này sẽ giới thiệu chi tiết về thiết bị, nguyên lý hoạt động và lợi ích của phương pháp khởi động này.

Tủ điện sao tam giác là gì?

Tủ điện sao tam giác là tủ điều khiển động cơ được thiết kế để khởi động động cơ điện xoay chiều 3 pha theo phương pháp sao – tam giác (Y-Δ). Nói một cách đơn giản, đây là loại tủ điện chứa các thiết bị đóng cắt và bảo vệ (như contactor, rơ-le thời gian, rơ-le nhiệt…) được đấu nối đặc biệt để cho phép khởi động động cơ ở cấu hình “sao” và sau đó chuyển sang “tam giác”. Mục đích của phương pháp này là giảm dòng khởi động và giảm tác động cơ khí khi động cơ bắt đầu vận hành.

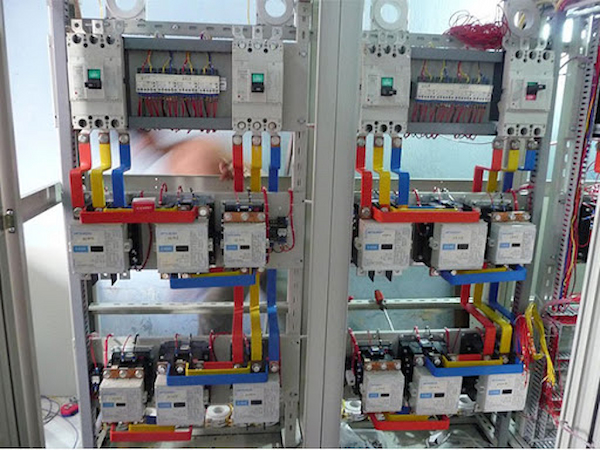

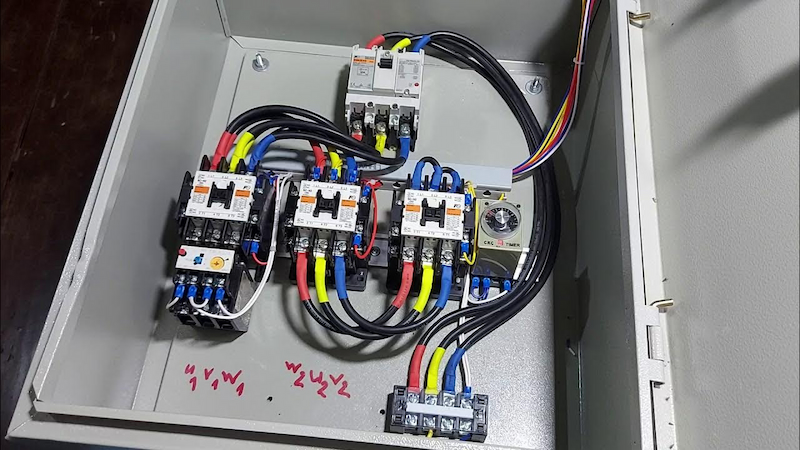

Cấu tạo tủ khởi động sao tam giác

Về cấu tạo, một tủ khởi động sao tam giác thông dụng bao gồm:

  • 3 công tắc tơ (contactor): gồm contactor chính, contactor đấu sao và contactor đấu tam giác. Chúng có nhiệm vụ lần lượt kết nối các cuộn dây động cơ theo cấu hình sao hoặc tam giác vào những thời điểm thích hợp.

  • 1 rơ-le thời gian (timer): để cài đặt độ trễ thời gian chuyển từ chế độ sao sang tam giác sau khi khởi động.

  • 1 rơ-le nhiệt (relay quá tải): bảo vệ động cơ khỏi quá tải.

  • Các thiết bị bảo vệ khác: có thể bao gồm cầu dao, aptomat (CB), cầu chì, rơ-le bảo vệ pha, đèn báo, nút nhấn điều khiển, v.v.

Tất cả các thiết bị trên được lắp trong vỏ tủ điện chắc chắn, đảm bảo an toàn điện và thuận tiện cho việc vận hành. Kích thước và bố trí tủ sẽ tùy thuộc vào công suất động cơ và không gian lắp đặt thực tế tại doanh nghiệp.

Lợi ích tủ khởi động sao tam giác

Tủ khởi động sao tam giác được chuyên dùng để khởi động và điều khiển cho động cơ 3 pha có công suất từ 11Kw trở lên. Lợi ích của việc khởi động sao tam giác mang lại bao gồm:

Giảm Dòng Khởi Động, Bảo Vệ Động Cơ và Lưới Điện

Giảm dòng động cơ lúc khởi động tránh sụt áp cho lưới điện. Điều này bảo vệ cho động cơ có tuổi thọ cao hơn rất nhiều so với phương pháp đóng điện trực tiếp.

Tạo Mô-men Xoắn Cao Trên Mỗi Ampe

Tạo mô-men xoắn cao trên mỗi ampe. Mạch điện sao tam giác giúp tạo đủ mô-men xoắn để dòng điện di chuyển từ cuộn dây hình sao sang cuộn dây hình tam giác

Lưu ý: Nếu khởi động trực tiếp, dòng điện có thể tăng gấp 3 - 5 lần dòng định mức, gây nóng và làm lão hóa lớp cách điện trong dây quấn động cơ, dẫn đến giảm tuổi thọ động cơ.

Giảm Ảnh Hưởng Tới Hệ Thống Điện

Tủ điện đấu sao tam giác giúp giảm dòng khởi động cho động cơ, bảo vệ động cơ và hệ thống phân phối điện. Thông thường dòng khởi động của các động cơ 3 pha  thường vượt từ 2,5 – 6 lần dòng định mức, dòng điện trong quá trình khởi động này sẽ ảnh hưởng nghiêm trọng tới hệ thống cáp phân phối trong toàn mạng điện, đồng thời gây ảnh hưởng tới các thiết bị máy móc khác.

Chi Phí Thấp, Hiệu Quả Cao

Khởi động sao tam giác là mạch điện được ưa chuộng do có giá thành rẻ mà vận hành tốt.

Không Giới Hạn Số Lần Vận Hành

Không giống như một số phương pháp khởi động khác, sao tam giác không giới hạn số lần vận hành động cơ, tối ưu hiệu suất làm việc.

Xem thêm: Tủ điện điều khiển động cơ tự động lập trình

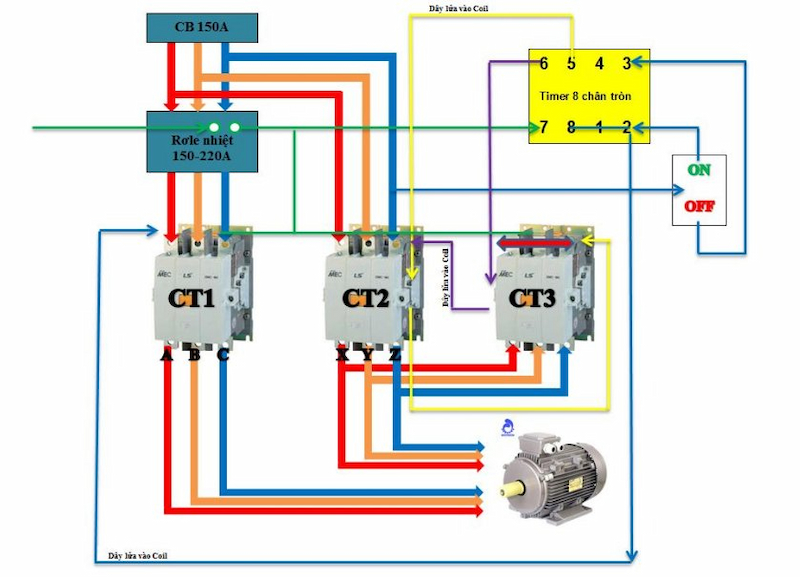

Nguyên lý tủ điện khởi động sao tam giác

Nguyên lý hoạt động của tủ điện sao tam giác dựa trên việc thay đổi cấu hình đấu dây của cuộn dây động cơ qua hai giai đoạn: giai đoạn khởi động (đấu sao) và giai đoạn chạy bình thường (đấu tam giác). Dưới đây là quy trình khởi động sao – tam giác điển hình:

Khởi động ở chế độ sao:

Khi nhấn nút khởi động, contactor chính và contactor sao đóng lại, trong khi contactor tam giác vẫn mở. Lúc này, các cuộn dây stator của động cơ được nối theo kiểu hình sao. Ở cấu hình sao, điện áp pha đặt vào mỗi cuộn dây chỉ bằng 1/√3 lần điện áp dây so với đấu tam giác. Kết quả là dòng khởi động giảm xuống khoảng 1/3 so với phương pháp khởi động trực tiếp thông thường. Tuy dòng điện thấp, đồng nghĩa mô-men xoắn khởi động cũng chỉ khoảng 30% giá trị mô-men định mức, nhưng thường đủ để động cơ bắt đầu quay không tải hoặc tải nhẹ. Giai đoạn đấu sao thường kéo dài vài giây (ví dụ 5-10 giây) tùy vào yêu cầu và được khống chế bởi rơ-le thời gian.

Chuyển sang chế độ tam giác:

Sau thời gian cài đặt, rơ-le thời gian tác động ngắt contactor sao đồng thời đóng contactor tam giác. Lúc này động cơ được chuyển sang đấu tam giác hoàn toàn, nhận đủ điện áp lưới 3 pha, cho phép động cơ đạt đủ công suất và mô-men định mức để kéo tải. Contactor chính vẫn duy trì đóng trong suốt quá trình, đảm bảo động cơ luôn được kết nối với nguồn. Việc chuyển đổi từ sao sang tam giác diễn ra nhanh chóng tự động, thường gọi là chuyển mạch mở (ngắt sao trước rồi mới đóng tam giác) để tránh ngắn mạch giữa các chế độ.

Động cơ chạy ổn định:

Sau khi chuyển sang tam giác, động cơ sẽ chạy ở tốc độ và mô-men tối đa của nó. Các rơ-le bảo vệ (như rơ-le nhiệt, rơ-le bảo vệ pha) tiếp tục giám sát dòng điện và tình trạng pha để đảm bảo động cơ hoạt động an toàn. Nếu có sự cố quá tải hoặc mất pha, mạch điều khiển sẽ tác động ngắt contactor chính để bảo vệ động cơ và lưới điện.

Trong quá trình hoạt động, người vận hành có thể dừng động cơ bằng nút Stop (ngắt toàn bộ các contactor), hoặc trong trường hợp khẩn cấp dùng nút Emergency Stop để đảm bảo an toàn. Tủ điện sao tam giác có thể được tích hợp thêm chế độ tự động (điều khiển bằng PLC hoặc cảm biến) hoặc bán tự động tùy theo hệ thống điều khiển của nhà máy.

Lưu ý:

Phương pháp khởi động sao tam giác chỉ hiệu quả khi động cơ và tải có thể chấp nhận mô-men khởi động thấp lúc ban đầu. Đối với các máy móc cần mô-men lớn ngay từ khi khởi động (ví dụ tải nặng không thể quay khi mô-men yếu), cần xem xét các giải pháp khởi động khác như khởi động mềm hoặc dùng biến tần (inverter). Tuy nhiên, nhờ chi phí thấp và cấu trúc đơn giản, tủ khởi động sao tam giác vẫn là lựa chọn ưu tiên trong rất nhiều ứng dụng công nghiệp phù hợp.

So sánh sao tam giác, khởi động mềm, biến tần

Sao tam giác, khởi động mềm và biến tần là ba phương pháp phổ biến được sử dụng để điều khiển và khởi động động cơ điện trong các ứng dụng công nghiệp. Mỗi phương pháp có những đặc điểm, ưu điểm và hạn chế riêng. Dưới đây là so sánh giữa chúng:

Khả năng điều chỉnh tốc độ:

  • Chỉ có biến tần mới có thể thay đổi tốc độ động cơ.

  • Khởi động mềm và mạch sao tam giác chỉ hỗ trợ lúc khởi động, không thể thay đổi tốc độ.

  • Nhờ khả năng điều chỉnh tốc độ, biến tần giúp tiết kiệm điện năng.

Khả năng bảo vệ động cơ:

  • Mạch sao tam giác chỉ có bảo vệ quá dòng bằng rơ-le nhiệt gắn trên contactor.

  • Khởi động mềm có thêm các tính năng bảo vệ như quá tải, quá dòng, quá áp, chạm đất, mất pha.

  • Biến tần có đầy đủ các tính năng của khởi động mềm, cộng thêm bảo vệ quá nhiệt, mất tải, và thấp áp ngõ vào.

Giá thành:

  • Biến tần có giá cao nhất.

  • Mạch sao tam giác rẻ nhất.

  • Khởi động mềm có giá trung bình.

Kích thước thiết bị:

  • Biến tần có kích thước lớn nhất do cấu tạo phức tạp.

  • Khởi động mềm và mạch sao tam giác có kích thước tương đương nhau.

Cài đặt thời gian tăng/giảm tốc:

  • Biến tần linh hoạt nhất, có thể điều chỉnh thời gian dài.

  • Khởi động mềm cũng có thể điều chỉnh nhưng phạm vi ngắn hơn.

  • Mạch sao tam giác chỉ điều chỉnh được thời gian khởi động thông qua timer.

Khả năng kết nối truyền thông:

  • Biến tần có thể giám sát các thông số như dòng điện, tần số, điện áp, công suất tiêu thụ.

  • Khởi động mềm (loại cao cấp) cũng có truyền thông nhưng ít thông số hơn.

  • Mạch sao tam giác hầu như không thể kết nối truyền thông.

Kết luận

Nếu cần điều chỉnh tốc độ và giám sát động cơ tốt nhất, hãy chọn biến tần. Nếu chỉ cần khởi động êm hơn so với sao tam giác và có một số tính năng bảo vệ, thì khởi động mềm là lựa chọn hợp lý. Còn nếu muốn tiết kiệm chi phí mà không yêu cầu cao, mạch sao tam giác là giải pháp phù hợp.

Hy vọng bài viết trên đã cung cấp phần nào thông tin để quý khách hiểu rõ hơn về tủ điện sao tam giác. Để biết thêm thông tin chi tiết, quý khách vui lòng liên hệ Thiên Phú Thịnh để được tư vấn chi tiết.

Cấu hình và thông số kỹ thuật tủ điện sao tam giác thông dụng

Tùy theo công suất động cơ cụ thể, tủ điện sao tam giác sẽ được thiết kế với các thiết bị có thông số phù hợp. Dưới đây là bảng thông số kỹ thuật tham khảo của một tủ điện khởi động sao tam giác tiêu chuẩn dành cho động cơ 3 pha công suất trung bình (khoảng 15 kW):

Hạng mục

Thông số tiêu chuẩn

Nguồn cấp

3 pha 380 VAC, 50Hz (điện áp lưới công nghiệp tiêu chuẩn tại Việt Nam)

Công suất động cơ áp dụng

~15 kW (≈ 20 HP), điện áp định mức 380V AC 3 pha

Dòng điện định mức

~30 A (ở tải 15 kW/380V); dòng khởi động ban đầu ~10 A (khi đấu sao)

Thiết bị bảo vệ chính

Aptomat (MCCB) 3 pha 60 A hoặc cầu chì bảo vệ tương ứng

Contactor chính

1 x Contactor AC3 40 A (cuộn hút 220 VAC) – đóng cắt nguồn vào động cơ

Contactor sao

1 x Contactor AC3 40 A (cuộn hút 220 VAC) – nối điểm trung tính hình sao

Contactor tam giác

1 x Contactor AC3 40 A (cuộn hút 220 VAC) – chuyển động cơ sang tam giác

Rơ-le thời gian

1 x Timer (On-delay) dải 0–10 giây (cuộn điều khiển 220 VAC)

Rơ-le nhiệt (quá tải)

1 x Rơ-le nhiệt 30–40 A (đặt theo dòng đầy tải của động cơ để bảo vệ quá tải)

Các thiết bị phụ

Đèn báo pha (3 đèn), nút nhấn Start/Stop, nút dừng khẩn, công tắc chuyển chế độ (Tự động/Manual)

Vỏ tủ và phụ kiện

Vỏ tủ thép sơn tĩnh điện, cấp bảo vệ IP54, có thanh cái đồng, đầu cos nối dây, quạt thông gió (nếu cần)



Lưu ý: Bảng trên chỉ mang tính chất tham khảo cho một tủ điện sao tam giác cỡ trung bình. Với động cơ công suất lớn hơn (ví dụ 30 kW, 75 kW, 100 kW…), các thông số như dòng định mức, chọn loại contactor, aptomat sẽ tăng lên tương ứng. Ngoài ra, điện áp điều khiển cho cuộn hút contactor có thể dùng 220 VAC (lấy từ nguồn 380V qua biến áp hạ áp hoặc dây trung tính) hoặc 24 VDC tùy thiết kế cụ thể. Khi thiết kế tủ điện, các kỹ sư sẽ tính toán chi tiết để lựa chọn thiết bị đủ dòng, đủ áp và đạt tiêu chuẩn an toàn, đồng thời bố trí mạch hợp lý đảm bảo chuyển mạch sao – tam giác diễn ra êm ái, tin cậy.
