Tủ điện điều khiển động cơ đóng vai trò quan trọng trong việc vận hành và bảo vệ các hệ thống máy móc trong công nghiệp. Với thiết kế linh hoạt và tính năng an toàn cao, tủ điện giúp kiểm soát động cơ hiệu quả, tối ưu hóa hiệu suất và kéo dài tuổi thọ thiết bị.Theo dõi bài viết sau để biết thêm thông tin chi tiết nhé!

Tủ điện điều khiển động cơ là gì?

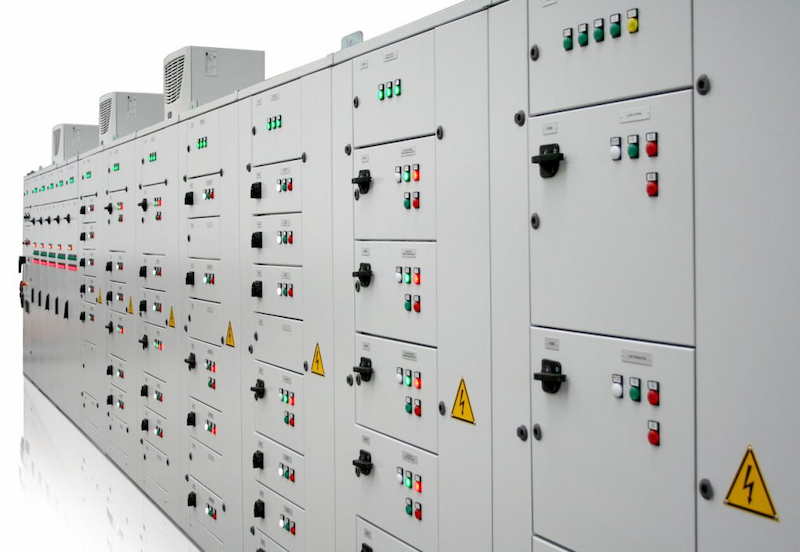

Tủ điện điều khiển động cơ (MCC - Motor Control Center) được sử dụng để kiểm soát và bảo vệ các động cơ công nghiệp, bơm tưới tiêu. Ngoài ra, còn được sử dụng cho các động cơ công suất lớn trong phân xưởng. Tùy theo loại động cơ và yêu cầu của khách hàng, tủ điều khiển có thể được thiết kế với các chức năng. Có thể kể đến như: khởi động sao tam giác, khởi động mềm, sử dụng biến tần hoặc khởi động trực tiếp…

Chức năng chính của tủ điện này là kiểm soát và bảo vệ động cơ khỏi các sự cố. Cụ thể như mất pha, ngắn mạch, quá tải. Đồng thời cung cấp nguồn điện cho động cơ, điều chỉnh chế độ khởi động cũng như giám sát hoạt động để đảm bảo an toàn và hiệu quả.

Thông số kỹ thuật tủ điều khiển động cơ

Dưới đây là các thông số kỹ thuật của tủ điện điều khiển động cơ:

Tiêu chuẩn áp dụng: Tuân theo IEC 60 439.
Điện áp hoạt động: 400V.
Điện áp điều khiển: 220V hoặc 380V.
Tần số định mức: 50Hz.
Cấp bảo vệ (IP): Lên đến IP42 khi lắp đặt trong nhà, tối đa IP54 khi sử dụng ngoài trời.
Cấu hình điển hình: Bao gồm các thiết bị đóng cắt, hệ thống bảo vệ điều khiển, phương thức khởi động bằng biến tần hoặc khởi động mềm,...
Vỏ tủ MCC: Được sơn tĩnh điện nhằm đảm bảo an toàn và bền bỉ trong quá trình sử dụng.

Thành phần tủ điều khiển động cơ

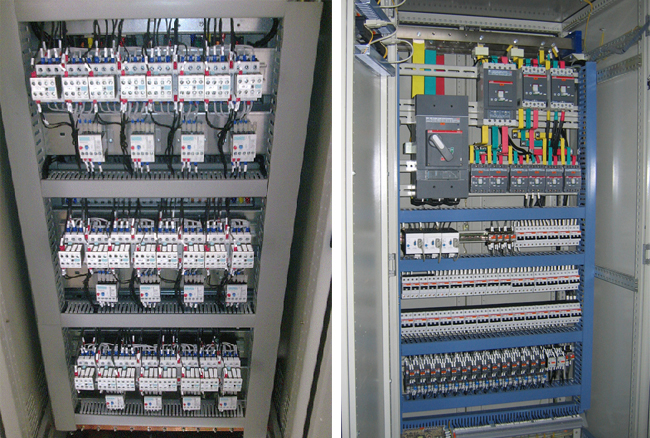

Một tủ điện điều khiển động cơ tiêu chuẩn thường có các bộ phận chính sau:

Bộ điều khiển trung tâm PLC
Thiết bị đóng cắt MCCB/MCB
Contactor
Timer
Biến tần (Inverter)
Rơ le (Relay)
Bộ khởi động mềm (Soft Starter)
Bộ khởi động sao – tam giác

Xem thêm: Tủ điện chiếu sáng là gì? Báo giá tủ điều khiển chiếu sáng

Các loại tủ điện điều khiển động cơ

1. Tủ điện điều khiển động cơ sử dụng khởi động từ

Có hai phương pháp khởi động bằng khởi động từ:

Khởi động trực tiếp (ODL): Thường áp dụng cho các tải nhẹ, động cơ có mô-men quán tính thấp.
Khởi động sao – tam giác: Thích hợp cho động cơ công suất lớn, giúp giảm tình trạng sụt áp khi khởi động những tải có mô-men quán tính cao.

Ưu điểm:

✔️ Dễ dàng kiểm tra, bảo trì.

✔️ Chi phí thấp.

✔️ Hoạt động ổn định.

Nhược điểm:

❌ Không thể điều chỉnh tốc độ động cơ.

❌ Dòng khởi động bị giới hạn.

❌ Chỉ phù hợp với động cơ công suất lớn khi nguồn điện cung cấp đủ mạnh.

2. Tủ điều khiển động cơ sử dụng khởi động mềm

Loại tủ này giúp giảm dòng khởi động và tiếng ồn khi vận hành các động cơ có mô-men quán tính lớn, đặc biệt phù hợp khi nguồn điện không đủ mạnh.

Ưu điểm:

✔️ Tiết kiệm điện năng, kéo dài tuổi thọ động cơ.

✔️ Điều chỉnh được điện áp cấp cho động cơ.

✔️ Giảm dòng khởi động xuống còn 1,5 – 3 lần dòng định mức, tùy vào chế độ tải.

Nhược điểm:

❌ Chi phí cao hơn so với tủ điều khiển khởi động sao – tam giác.

3. Tủ điều khiển động cơ sử dụng biến tần

Đây là giải pháp tối ưu nhất cho các nhà máy sản xuất, không chỉ sở hữu tất cả các lợi ích của khởi động mềm mà còn có khả năng điều chỉnh tốc độ động cơ.

Ưu điểm:

✔️ Tiết kiệm điện năng, khai thác tối đa công suất động cơ.

✔️ Ổn định điện áp, hạn chế ảnh hưởng đến các thiết bị điện khác.

✔️ Bảo vệ động cơ khỏi tình trạng ngắn mạch, quá tải, mất pha hoặc sự cố điện áp.

✔️ Gia tăng độ bền và tuổi thọ động cơ.

Nhược điểm:

❌ Chi phí đầu tư cao hơn so với hai loại tủ điều khiển còn lại.

Thiết kế tủ điều khiển động cơ theo yêu cầu - Thiên Phú Thịnh

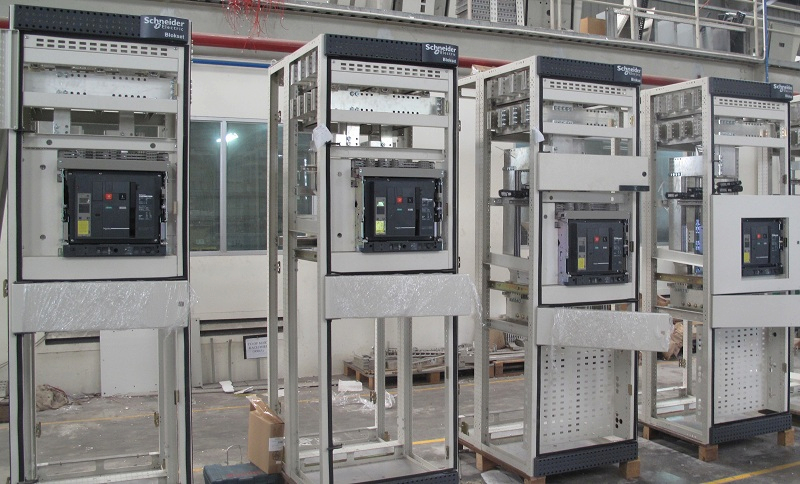

Tất cả các tủ điện do chúng tôi thiết kế và sản xuất đều đáp ứng các tiêu chí an toàn, hiện đại và tối ưu chi phí cho người dùng.

Tại Thiên Phú Thịnh, chúng tôi cam kết:

✔️ Bảo hành hấp dẫn, đảm bảo quyền lợi cho khách hàng.

✔️ Giá cả cạnh tranh, phù hợp với ngân sách.

✔️ Thiết kế an toàn, chắc chắn, độ bền cao, đáp ứng mọi tiêu chuẩn kỹ thuật.

✔️ Đội ngũ kỹ thuật viên giàu kinh nghiệm, sẵn sàng hỗ trợ chuyên sâu.

Bạn đang tìm kiếm địa chỉ thiết kế tu dieu khien dong co 3 pha theo yêu cầu uy tín, chất lượng? Hãy liên hệ ngay với chúng tôi để được tư vấn kỹ thuật miễn phí 24/7. Với đội ngũ kỹ sư có nhiều kinh nghiệm, chúng tôi cam kết mang đến cho bạn những giải pháp tối ưu nhất!
