Các lỗi thường gặp ở PLC

Khi PLC gặp sự cố, quá trình vận hành sẽ bị ảnh hưởng. Người vận hành cần xác định lỗi để sửa chữa kịp thời. Bài viết dưới đây Thiên Phú Thịnh sẽ giúp bạn nhận biết lỗi PLC!

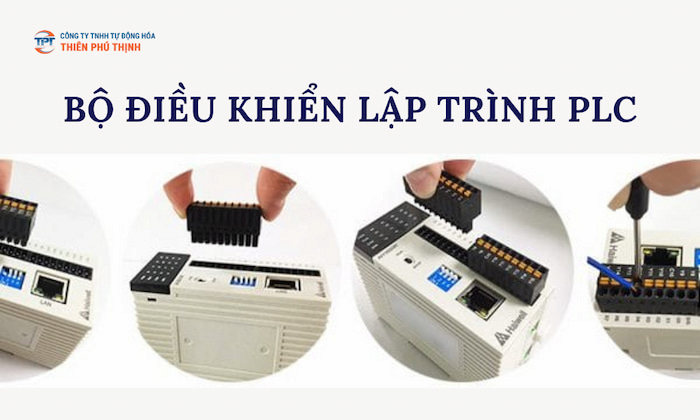

PLC là gì?

PLC (Programmable Logic Controller) là thiết bị quan trọng trong các hệ thống điều khiển tự động hóa, ứng dụng rộng rãi trong các ngành như cấp nước, xử lý nước thải, giám sát năng lượng, và dây chuyền sản xuất. PLC nhận tín hiệu đầu vào và điều khiển đầu ra dựa trên các chương trình logic đã lập sẵn, giúp tối ưu hóa quá trình sản xuất.

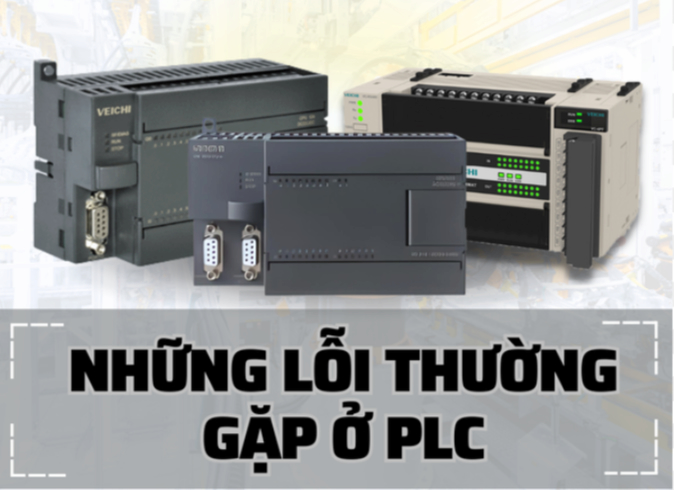

Các lỗi thường gặp ở PLC

Trong các nhà máy quy mô lớn, hệ thống điều khiển được vận hành bởi PLC giúp đảm bảo hiệu suất và ổn định. Tuy nhiên, khi gặp sự cố với PLC, cần phải nhanh chóng sửa chữa để không ảnh hưởng đến quá trình sản xuất. Dưới đây là các lỗi thường gặp ở PLC:

1. Lỗi dây tín hiệu ngõ vào và ngõ ra PLC:

Dây đấu sai hoặc nguồn cấp không ổn định có thể khiến PLC không nhận tín hiệu đúng hoặc gây cháy ngõ ra.

→ Giải pháp: Mở bo mạch PLC và sử dụng VOM để kiểm tra từng chân linh kiện, thay thế phần hư hỏng.

2. Lỗi nguồn bộ lập trình PLC:

Nguồn cung cấp không ổn định hoặc cấp nguồn sai có thể dẫn đến hỏng hóc.

→ Giải pháp: Kiểm tra bộ phận nguồn như Diot, cầu chì, hoặc biến thế xung và thay thế linh kiện hỏng.

3. PLC bị hết pin:

Sau một thời gian sử dụng, pin PLC có thể hết, khiến chương trình bị mất và PLC không hoạt động.

→ Giải pháp: Tải chương trình lên máy tính để lưu trữ và thay pin mới cho PLC.

4. Không thể kết nối PLC với màn hình HMI:

Dây kết nối hoặc module truyền thông bị hỏng có thể gây mất kết nối.

→ Giải pháp: Kiểm tra và cắm lại dây nối truyền tín hiệu hoặc kiểm tra module truyền thông.

5. Lỗi chương trình trên PLC:

Lỗi có thể do lập trình sai hoặc cảm biến bị hỏng.

→ Giải pháp: Kiểm tra lại chương trình, cảm biến và công tắc để khởi động lại đúng cách.

Việc phát hiện và khắc phục các lỗi này kịp thời các lỗi PLC sẽ giúp duy trì sự hoạt động ổn định và hiệu quả của hệ thống PLC.

Xem thêm: Xinje plc là gì? Tài liệu plc Xinje hướng dẫn lập trình

Các lỗi PLC s7 1200 và cách xử lý

Khi xảy ra lỗi trên lỗi PLC s7 1200, đèn xanh sẽ tắt và đèn đỏ sáng lên, báo hiệu có sự cố. Lúc này, ta cần kết nối PLC với máy tính để kiểm tra lỗi. Sau khi kết nối thành công, làm theo các bước dưới đây:

• Mở phần Diagnostic buffer và kiểm tra các lỗi hiển thị trên bảng ở phía bên phải cửa sổ.

• Kích chuột vào các lỗi màu đỏ để xem chi tiết từng lỗi. Dưới đây là một số lỗi phổ biến và cách xử lý:

Lỗi khai báo thừa modul:

Lỗi này xảy ra khi trong chương trình có khai báo modul nhưng thực tế phần cứng không có modul đó.

→ Xử lý: Kiểm tra lại phần cứng thực tế và đảm bảo nó khớp với khai báo trong phần mềm TIA.

Lỗi khai báo sai mã modul:

Lỗi này xảy ra khi đã khai báo đúng kiểu modul nhưng mã modul không đúng.

→ Xử lý: Kiểm tra mã modul in trên vỏ thiết bị và sửa lại mã khai báo trong phần mềm TIA.

Lỗi quá giới hạn tín hiệu analog:

Lỗi xảy ra khi điện áp vào quá mức cho phép (lớn hơn 10V hoặc 20mA) hoặc tín hiệu đầu ra nằm ngoài phạm vi (-27648 -> 27648).

→ Xử lý: Kiểm tra lại tín hiệu đầu vào analog và chỉnh lại dải tín hiệu cho đúng chuẩn.

Lỗi chưa cấp nguồn cho modul:

Khi gắn thêm modul mà chưa cấp nguồn 24V, hệ thống sẽ báo lỗi này.

→ Xử lý: Tắt nguồn PLC và cấp nguồn cho modul.

Lỗi ngắn mạch:

Lỗi này xảy ra khi dây tín hiệu bị chập với nhau hoặc với mass.

→ Xử lý: Kiểm tra vị trí ngắn mạch và tắt nguồn PLC để sửa chữa.

Lỗi khác PLC:

Lỗi không mô phỏng được PLC s7 1200; lỗi kết nối PLC s7 1200 với máy tính: Lỗi này xảy ra khi mã PLC thực tế khác với mã PLC đã khai báo trong TIA. Khi tải chương trình xuống, lỗi này sẽ được hiển thị.

→ Xử lý: Kiểm tra kỹ mã lỗi PLC s7 1200 thực tế và thay đổi mã lỗi PLC s7 1200 trong phần mềm TIA sao cho khớp. Để thay đổi mã PLC, nhấn chuột phải vào PLC, chọn Change device, và chọn đúng mã và phiên bản PLC.

Việc kiểm tra và xử lý kịp thời các lỗi trên sẽ giúp hệ thống hoạt động ổn định và tránh gián đoạn trong quá trình sản xuất.
