Tủ điều khiển bơm nước 1 pha thông tin chi tiết

Trong các hệ thống cấp thoát nước hiện đại, việc duy trì hoạt động ổn định và an toàn của máy bơm là yếu tố then chốt để đảm bảo hiệu quả vận hành. Tủ điều khiển bơm nước không chỉ tự động và tối ưu hóa quy trình điều phối, mà còn có vai trò thiết yếu trong việc bảo vệ toàn bộ hệ thống. Hãy cùng Thiên Phú Thịnh khám phá sâu hơn về những lợi ích và ứng dụng của tủ điều khiển bơm nước qua bài viết dưới đây!



Tổng quan về tủ điều khiển bơm nước

Hệ thống bơm nước là một tập hợp các thiết bị điện, bao gồm nhiều máy bơm, đường ống và các đầu nối, phối hợp với nhau để dẫn và phân phối nước một cách hiệu quả. Để vận hành và kiểm soát toàn bộ hệ thống này một cách hiệu quả, cần có một thiết bị trung tâm – đó chính là tủ điều khiển bơm nước.

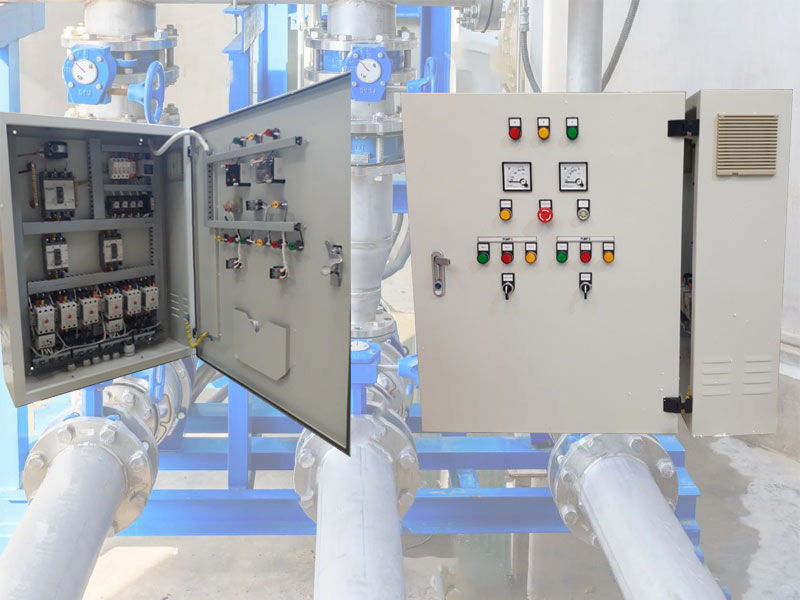

Tủ điều khiển máy bơm là một loại tủ điện chuyên dụng, được thiết kế để quản lý quá trình khởi động, dừng và vận hành máy bơm. Tủ tích hợp bảng điều khiển và các thiết bị điện động lực như thiết bị đóng cắt, cảm biến và bộ điều khiển lập trình (PLC). Hệ thống có khả năng hoạt động theo nhiều phương thức điều khiển, bao gồm điều khiển trực tiếp, gián tiếp hoặc thông qua kết nối mạng truyền thông công nghiệp.

Tùy vào quy mô của hệ thống, tủ điều khiển có thể điều khiển một hoặc nhiều máy bơm, thường vận hành theo nguyên lý luân phiên để đảm bảo hiệu suất hoạt động tối ưu và kéo dài tuổi thọ của các thiết bị. Tủ sẽ ghi nhận thời gian hoạt động và khởi động của từng bơm để tính toán và phân bổ thời gian chạy phù hợp, giúp tối ưu hiệu suất làm việc, bảo vệ máy bơm và kéo dài tuổi thọ thiết bị. Trong trường hợp một máy bơm gặp lỗi, tủ sẽ tự động chuyển sang bơm dự phòng và đồng thời gửi cảnh báo đến bộ phận vận hành để nhanh chóng xử lý sự cố.

Tủ điều khiển máy bơm 1 pha là gì?

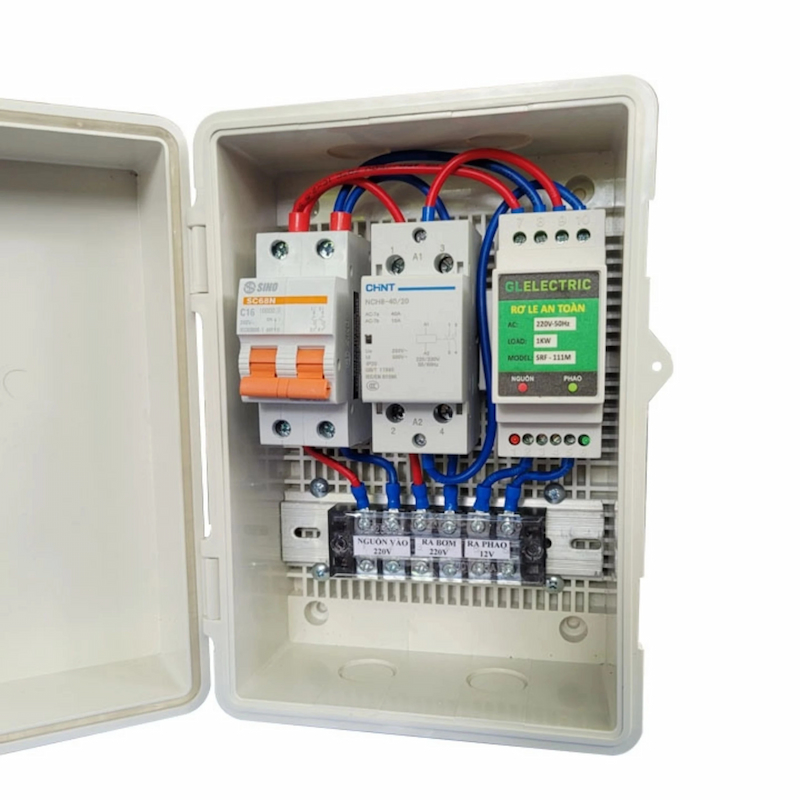

Tủ điều khiển bơm nước 1 pha là thiết bị chuyên dùng để vận hành và bảo vệ máy bơm nước 1 pha trong hệ thống cấp nước. Tủ điều khiển có khả năng tự động bật/tắt bơm dựa trên mực nước hoặc áp suất, giúp máy bơm hoạt động ổn định, tiết kiệm điện và nâng cao tuổi thọ của thiết bị.

Lợi ích khi sử dụng tủ điều khiển bơm nước 1 pha

Việc sử dụng tủ điều khiển bơm nước 1 pha mang lại nhiều lợi ích quan trọng cho hệ thống cấp nước:

Tiết kiệm năng lượng:

Hệ thống chỉ kích hoạt máy bơm khi cần thiết, giúp giảm lượng điện tiêu thụ và tối ưu hóa chi phí vận hành.

Bảo vệ thiết bị:

Tủ được trang bị các tính năng bảo vệ như chống quá tải, ngắn mạch, quá áp và sụt áp, đảm bảo an toàn cho máy bơm trước các sự cố về điện.

Tự động hóa:

Hoạt động hoàn toàn tự động thông qua cảm biến mức nước hoặc áp suất, không cần sự can thiệp của con người.

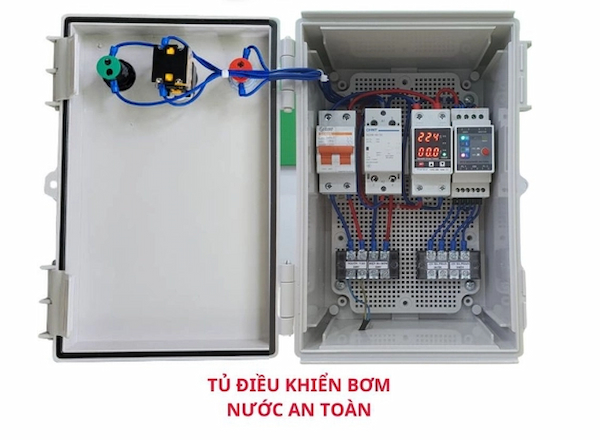

An toàn khi sử dụng phao điện:

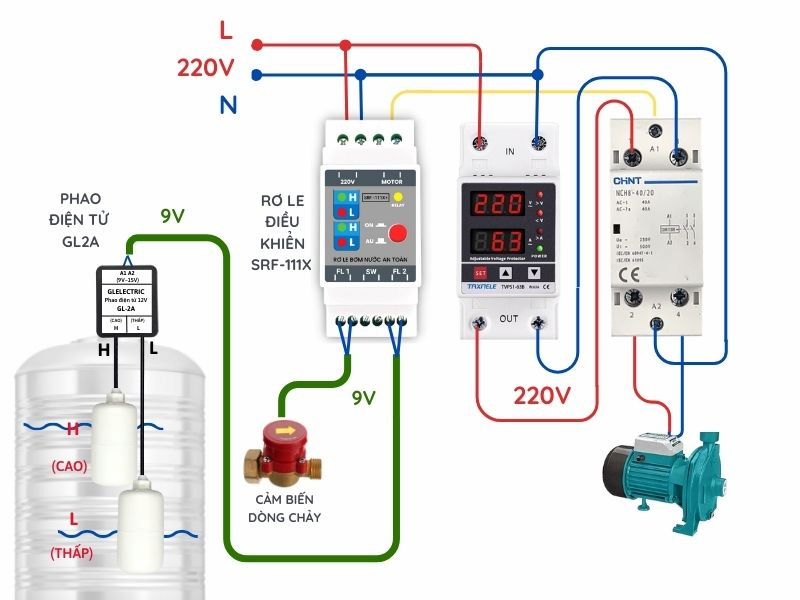

Sử dụng rơ le cách ly nguồn 220V, cấp điện áp an toàn 9VDC cho phao, chống giật hiệu quả.

Giám sát mức nước:

Tủ điều khiển cho phép theo dõi liên tục mực nước trong bồn chứa và bể ngầm, giúp người vận hành kiểm soát hệ thống dễ dàng và kịp thời điều chỉnh khi cần thiết.

Ngắt bơm khi mất nước:

Với cảm biến lưu lượng và rơ le bảo vệ, tủ tự động dừng hoạt động của bơm khi phát hiện không có nước, từ đó ngăn chặn hư hỏng và gia tăng tuổi thọ của thiết bị.

Xem thêm: Tủ điều khiển máy bơm nước 3 pha thiết kế chuẩn

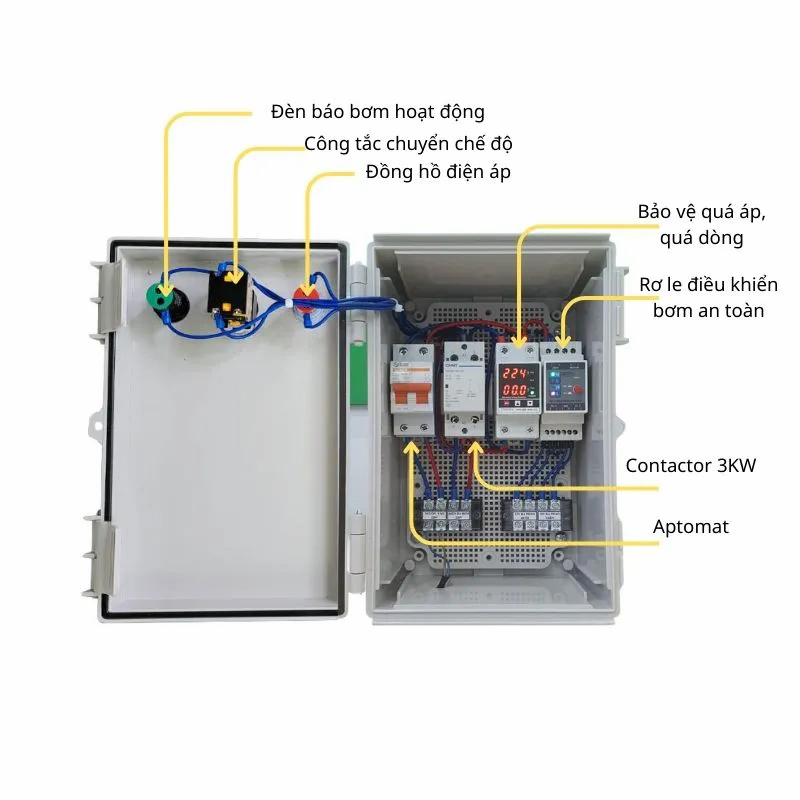

Cấu tạo cơ bản của tủ điều khiển máy bơm nước 1 pha

Tủ điều khiển bơm nước 1 pha thường bao gồm các bộ phận chính sau:

• Contactor (công tắc tơ): Điều khiển việc đóng/ngắt nguồn cấp cho máy bơm.

• Relay bảo vệ: Giám sát và bảo vệ bơm khỏi các sự cố như quá dòng, quá áp.

• Aptomat (CB): Ngắt toàn bộ hệ thống khi gặp sự cố điện như chập cháy hoặc quá tải, bảo vệ an toàn cho thiết bị và người sử dụng.

• Cảm biến mực nước: Tự động điều khiển bơm theo mức nước trong bể chứa.

Các chế độ vận hành của tủ điều khiển máy bơm nước

Tủ điều khiển bơm nước có khả năng hoạt động với nhiều chế độ linh hoạt:

Chế độ thủ công:

Người dùng có thể chủ động bật/tắt bơm thông qua nút nhấn trên tủ. Phù hợp cho việc kiểm tra thiết bị hoặc bơm nước trong trường hợp khẩn cấp, nhưng yêu cầu phải giám sát thường xuyên.

Chế độ tự động theo mực nước:

Cảm biến mực nước tự động kích hoạt bơm khi nước cạn và ngừng khi nước đầy, đảm bảo hoạt động ổn định và tiết kiệm điện.

Chế độ hẹn giờ:

Sử dụng Timer để lập trình khung giờ bơm cố định, lý tưởng cho các hệ thống tưới tiêu, cấp nước hồ bơi, hoặc quy trình sản xuất theo ca.

Chế độ bảo vệ an toàn:

• Bảo vệ quá tải: Ngắt nguồn khi dòng vượt ngưỡng.

• Bảo vệ mất nước: Tự động ngắt bơm khi không phát hiện nước.

• Chống rò điện: Phát hiện rò rỉ dòng điện và tự ngắt nguồn khi xảy ra sự cố.

Các chế độ này giúp hệ thống hoạt động an toàn, tiết kiệm và kéo dài tuổi thọ thiết bị.

Quy trình lắp tủ điều khiển bơm nước chuẩn

Việc lắp đặt tủ điều khiển máy bơm cần tuân thủ đúng quy trình kỹ thuật, nhằm đảm bảo an toàn và hiệu quả trong suốt quá trình vận hành của hệ thống.

Bước 1: Khảo sát và thiết kế

Tiến hành khảo sát thực tế vị trí lắp đặt, xác định nhu cầu sử dụng để thiết kế hệ thống phù hợp. Tính toán công suất máy bơm và lựa chọn thiết bị điều khiển tương ứng.

Bước 2: Chuẩn bị thiết bị

Chuẩn bị đầy đủ các thiết bị như contactor, relay, biến tần, đồng hồ áp suất, cảm biến… và kiểm tra chất lượng trước khi lắp đặt.

Bước 3: Lắp đặt và đấu nối

Thực hiện đấu nối các thiết bị trong tủ theo sơ đồ thiết kế. Đảm bảo các mối nối được kết nối chắc chắn, cách điện an toàn và tuân thủ đầy đủ các tiêu chuẩn kỹ thuật.

Bước 4: Kiểm tra và chạy thử

Chạy thử hệ thống để kiểm tra hoạt động của tủ điện và máy bơm. Theo dõi các thông số như dòng điện, áp suất, công suất để đảm bảo thiết bị hoạt động ổn định, tránh các sự cố và tối ưu hiệu suất của hệ thống.

Bước 5: Hướng dẫn và bảo trì

Bàn giao, hướng dẫn vận hành cho người dùng. Đồng thời, tiến hành bảo trì định kỳ nhằm duy trì hiệu suất và kéo dài tuổi thọ cho hệ thống.

Với những tính năng vượt trội và khả năng vận hành ổn định, tủ điều khiển bơm nước không chỉ giúp tối ưu hóa hiệu suất hệ thống mà còn bảo vệ và gia tăng tuổi thọ cho máy bơm. Nếu bạn cần thêm thông tin hoặc tư vấn, đừng ngần ngại liên hệ với Thiên Phú Thịnh – đơn vị cung cấp giải pháp và thiết bị điều khiển bơm nước hàng đầu, uy tín và chất lượng.
