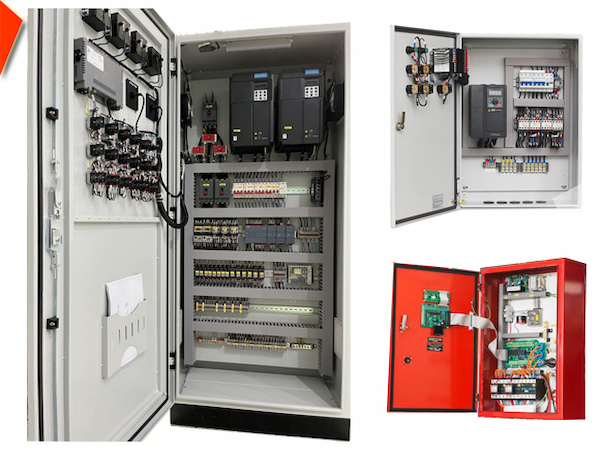

Tủ điều khiển máy bơm nước 3 pha thiết kế chuẩn

Tủ điều khiển bơm 3 pha là thiết bị quan trọng trong các hệ thống bơm nước hiện đại. Hãy cùng Thiên Phú Thịnh khám phá thành phần và vai trò của thiết bị này để hiểu vì sao nó lại cần thiết đến vậy nhé!



Tủ điều khiển bơm 3 pha là gì?

Tủ điều khiển bơm 3 pha là thiết bị điện chuyên dụng, có nhiệm vụ điều khiển, giám sát và bảo vệ hệ thống bơm trong quá trình vận hành. Nhờ có tủ điều khiển, máy bơm vận hành ổn định và an toàn hơn, đồng thời giúp kéo dài tuổi thọ thiết bị, giảm thiểu rủi ro hư hỏng và tiết kiệm chi phí bảo trì đáng kể.

Chức năng chính của tủ điều khiển máy bơm nước 3 pha

1. Chức năng của tủ điện điều khiển máy bơm

Tủ điện cho phép vận hành bơm theo hai chế độ: thủ công (Manual) và tự động (Auto). Ở chế độ Auto, bơm được điều khiển theo tín hiệu từ cảm biến mực nước, áp suất, lưu lượng hoặc tốc độ động cơ, giúp hệ thống hoạt động chính xác và hiệu quả.

2. Chức năng kiểm soát và bảo vệ

Tủ được tích hợp các cơ chế giám sát và bảo vệ thông minh, tự động ngắt hoặc điều chỉnh hoạt động khi phát hiện sự cố:

Cảm biến giám sát	Cơ chế bảo vệ
Quá dòng, quá áp	Ngắt nguồn động cơ
Nhiệt độ động cơ quá cao	Dừng bơm
Mực nước dưới ngưỡng	Cảnh báo hoặc dừng bơm
Lưu lượng bất thường	Cảnh báo hoặc ngắt hệ thống
Áp suất quá cao/thấp	Điều chỉnh tốc độ bơm

3. Vận hành đơn giản, linh hoạt

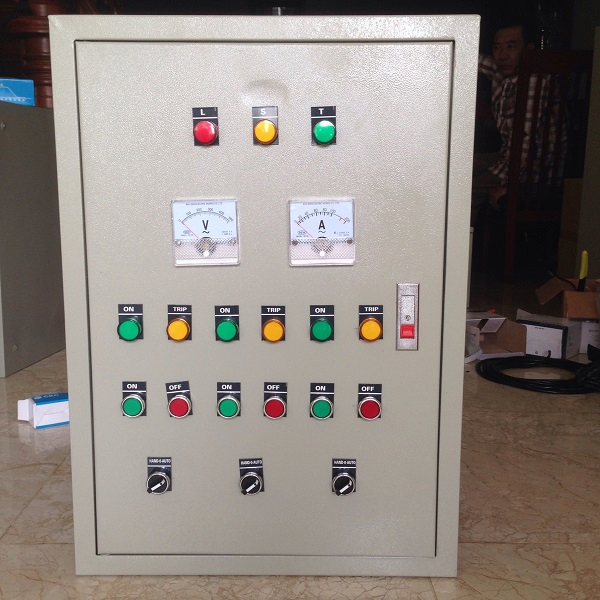

Tủ điều khiển máy bơm nước 3 pha Thiên Phú Thịnh được thiết kế thân thiện, dễ sử dụng và theo dõi với các thành phần chính:

• CB/công tắc chính: Đóng/ngắt nguồn, đèn báo pha, rơ-le bảo vệ điện áp.

• Bảng điều khiển: Chuyển đổi giữa chế độ Tự động (Auto) và Thủ công (Manual), hỗ trợ vận hành dựa trên tín hiệu từ cảm biến.

• Đèn báo: Hiển thị trạng thái hoạt động và cảnh báo lỗi.

• Màn hình hiển thị: Tùy chọn hiển thị mức nước, áp suất, tốc độ bơm…

Xem thêm: Tủ điện 3 pha là gì? Giá tủ điện 3 pha công nghiệp

Thành phần tủ điều khiển bơm 3 pha

Tủ điều khiển máy bơm nước 3 pha được cấu thành từ hai phần chính: vỏ tủ và hệ thống thiết bị điện bên trong. Mỗi thành phần đều đóng vai trò quan trọng trong việc đảm bảo hệ thống vận hành ổn định, an toàn và hiệu quả. Để hiểu rõ hơn về nguyên lý hoạt động, người dùng thường tham khảo sơ đồ nguyên lý tủ điều khiển bơm, qua đó nắm bắt cách thức kết nối và phối hợp giữa các thiết bị điện bên trong tủ.

1. Vỏ tủ điện

Phần vỏ là lớp bao che bên ngoài, thường được chế tạo từ tôn (tole) dày 1.0 – 2.0mm, sơn tĩnh điện chống gỉ sét. Trong các môi trường đặc biệt như khu vực có độ ẩm cao, gần biển hay hóa chất ăn mòn, vỏ tủ thường được làm từ inox 304 để tăng độ bền và khả năng chống oxy hóa.

Công dụng chính của vỏ tủ:

• Bảo vệ thiết bị bên trong khỏi bụi bẩn, độ ẩm, côn trùng và va đập cơ học.

• Đảm bảo an toàn tuyệt đối cho người vận hành trong quá trình tiếp xúc và bảo trì hệ thống

• Thiết kế thuận tiện giúp việc tháo lắp, thi công hoặc nâng cấp trở nên nhanh chóng và dễ dàng.

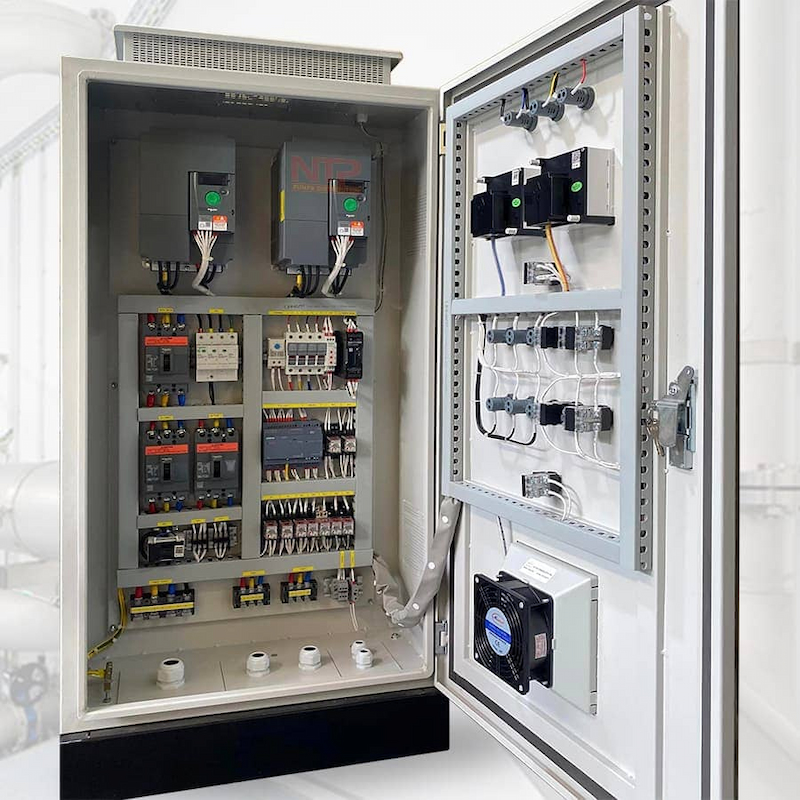

2. Hệ thống thiết bị điện bên trong

Các thiết bị điện trong tủ điều khiển máy bơm được bố trí hợp lý, nhằm đảm bảo thực hiện hiệu quả các chức năng như: đóng ngắt, giám sát, điều khiển và hiển thị trong suốt quá trình vận hành của máy bơm.

Thiết bị đóng cắt

MCCB, MCB: Giúp ngắt kết nối điện khi có sự cố quá tải hoặc ngắn mạch xảy ra. Đây là những thiết bị bảo vệ quan trọng giúp đảm bảo an toàn cho hệ thống.

Thiết bị giám sát

Phao điện, cảm biến mực nước, cảm biến áp suất, lưu lượng, nhiệt độ, timer: Những thiết bị này giúp theo dõi các điều kiện vận hành của máy bơm và truyền tín hiệu về trung tâm điều khiển, giúp kịp thời phát hiện sự cố và bảo vệ hệ thống.

Thiết bị điều khiển

Contactor, relay nhiệt, khởi động mềm, biến tần, bộ điều khiển PLC: Các thiết bị này đảm nhận nhiệm vụ điều khiển khởi động, dừng máy bơm và điều chỉnh tốc độ hoạt động của máy bơm, giúp máy bơm hoạt động hiệu quả và tiết kiệm năng lượng.

Thiết bị đo lường và hiển thị

Đồng hồ áp suất, lưu lượng, đèn báo hiệu trạng thái bơm: Cung cấp thông tin về các thông số hoạt động của máy bơm và cảnh báo sự cố kịp thời, giúp người vận hành dễ dàng theo dõi và điều chỉnh.

Hệ thống dây dẫn và kết nối

Dây điện, thanh cái đồng (busbar), thanh trung tính, máng dây: Những thành phần này đảm bảo việc truyền tải điện năng và tín hiệu điều khiển giữa các thiết bị trong tủ điện, giúp hệ thống hoạt động ổn định và an toàn.

Phụ kiện hỗ trợ

Đèn báo pha, nút nhấn điều khiển, thẻ tên (tagname), cầu chì, bộ nguồn, thanh rail gắn thiết bị, đầu cos: Các phụ kiện này giúp hoàn thiện và tối ưu khả năng vận hành của tủ điều khiển, đảm bảo sự ổn định và hiệu quả trong suốt quá trình sử dụng.

Giá tủ điều khiển máy bơm 3 pha tham khảo

Tủ điều khiển máy bơm nước 3 pha do Thiên Phú Thịnh thiết kế và sản xuất theo tiêu chuẩn IEC- 61439, đảm bảo chất lượng, độ bền và tính ổn định cao. Giá tủ sẽ thay đổi tùy theo số lượng bơm, công suất động cơ, cũng như yêu cầu kỹ thuật cụ thể của từng công trình. Dưới đây là bảng giá tham khảo phổ biến:

Công suất bơm	Tủ điều khiển 1 bơm	Tủ điều khiển 2 bơm
0.75 – 2.2kW	2.600.000 VNĐ	3.700.000 VNĐ
3.0 – 4.0kW	3.000.000 VNĐ	4.100.000 VNĐ
5.5 – 7.5kW	3.600.000 VNĐ	5.400.000 VNĐ
9.0 – 11.0kW	4.800.000 VNĐ	7.900.000 VNĐ
15.0kW trở lên	6.200.000 VNĐ	9.200.000 VNĐ

Lưu ý: Báo giá chỉ mang tính chất tham khảo. Giá thực tế có thể thay đổi tùy theo linh kiện sử dụng, tính năng tích hợp (biến tần, khởi động mềm, PLC...), yêu cầu lắp đặt ngoài trời hoặc môi trường đặc biệt. Để được tư vấn và báo giá chi tiết theo nhu cầu cụ thể, vui lòng liên hệ đội ngũ kỹ thuật của Thiên Phú Thịnh.

Xem thêm: Tủ điện 3 pha công nghiệp thiết kế theo yêu cầu

Thiết kế tủ điện máy bơm nước điều khiển tự động - TPTA

Tủ điện điều khiển bơm là giải pháp quan trọng giúp vận hành, giám sát và bảo vệ hệ thống bơm 3 pha một cách an toàn và hiệu quả. Với khả năng vận hành linh hoạt ở cả chế độ chủ động và tự động, tủ điện giúp bảo vệ hệ thống, hạn chế sự cố, giảm thiểu tổn thất kinh tế và kéo dài tuổi thọ cho động cơ.

Lợi ích khi sử dụng tủ điều khiển bơm - TPTA

• An toàn tuyệt đối: Bảo vệ thiết bị và người vận hành nhờ cơ chế chống quá tải, quá áp, nhiệt độ cao…

• Vận hành tối ưu: Khởi động và điều khiển bơm theo đúng cấu hình đặt trước, phù hợp từng nhu cầu thực tế.

• Tiết kiệm thời gian: Vận hành tự động, hạn chế can thiệp thủ công.

• Tiết kiệm năng lượng: Điều chỉnh công suất theo nhu cầu, giảm hao phí điện năng và mài mòn động cơ.

• Phản ứng nhanh với sự cố: Hệ thống cảnh báo lỗi hỗ trợ người dùng phát hiện và xử lý vấn đề kịp thời, hạn chế tối đa gián đoạn hoạt động.

Ứng dụng đa dạng

• Tủ điều khiển phù hợp cho nhiều loại bơm:

• Bơm nước giếng, bơm nước thải

• Bơm tưới tiêu tự động

• Bơm cấp nước sinh hoạt – công nghiệp

• Bơm tháp giải nhiệt, bơm hóa chất, bơm nước lũ, bơm xăng dầu…

Thiên Phú Thịnh chuyên thiết kế và lắp đặt tủ điện điều khiển máy bơm đạt chuẩn quốc tế, mang đến giải pháp vận hành tối ưu và bảo vệ toàn diện cho hệ thống bơm. Liên hệ ngay với Thiên Phú Thịnh để được tư vấn và báo giá chi tiết!
