Tủ điều khiển máy cắt Recloser thiết bị đóng cắt
Khi xảy ra sự cố trên lưới điện trung thế, việc phát hiện nhanh, cắt đúng vị trí và khôi phục cấp điện an toàn giúp hạn chế gián đoạn vận hành. Máy cắt Recloser thực hiện thao tác đóng cắt, còn tủ điều khiển máy cắt Recloser là nơi xử lý tín hiệu, chạy logic bảo vệ và phát lệnh cho máy cắt.
Bài viết giải thích tủ điều khiển Recloser là gì, gồm những thiết bị nào, hoạt động ra sao và cần lưu ý gì khi lựa chọn hoặc thay thế, để kỹ sư và đơn vị quản lý lưới điện chọn đúng thiết bị, tránh rủi ro khi tích hợp.
Tủ điều khiển máy cắt Recloser là gì?
Recloser (máy cắt tự đóng lại) là thiết bị đóng cắt trung thế có khả năng tự động cắt khi có sự cố và đóng lại theo trình tự cài đặt. Tủ điều khiển Recloser là cụm thiết bị đi kèm, gồm bộ điều khiển bảo vệ (Recloser controller), nguồn cấp, mạch thao tác, ắc quy dự phòng và giao diện truyền thông nếu có. Tủ nhận tín hiệu từ máy cắt, xử lý theo cấu hình bảo vệ và gửi lệnh đóng hoặc cắt.

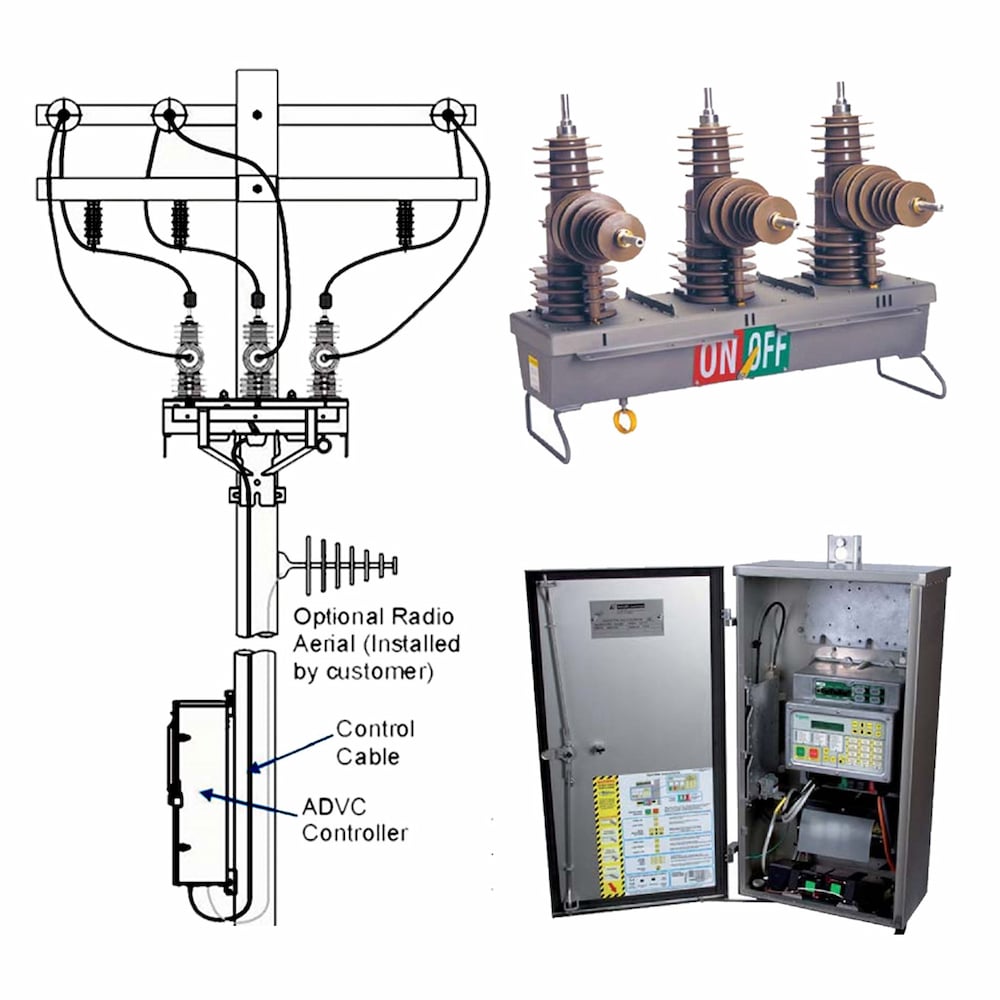

Tuỳ nhà sản xuất, bộ điều khiển có thể đặt trong tủ riêng gắn trên cột hoặc gần máy cắt, hộp điều khiển ngoài trời hoặc tích hợp theo cấu trúc thiết bị. Khác với tủ điều khiển động cơ thông thường, tủ Recloser phục vụ trực tiếp nhiệm vụ bảo vệ và tự động hoá lưới phân phối, nên cấu hình phải khớp với máy cắt và yêu cầu phối hợp bảo vệ.
Chức năng chính
- Giám sát: Tiếp nhận tín hiệu dòng điện, điện áp và trạng thái máy cắt theo cấu hình.
- Bảo vệ: Phát hiện bất thường qua các chức năng được hỗ trợ, thường là quá dòng pha và chạm đất.
- Điều khiển đóng cắt: Phát lệnh thao tác khi đạt điều kiện bảo vệ hoặc khi nhận lệnh vận hành.
- Tự động đóng lại: Thực hiện chu trình đóng lại sau khi cắt, nếu chức năng được hỗ trợ và kích hoạt.
- Ghi nhận sự kiện: Lưu sự cố, cảnh báo và dữ liệu vận hành tuỳ model.
- Giám sát từ xa: Trao đổi dữ liệu với SCADA hoặc trung tâm điều khiển khi có kết nối.

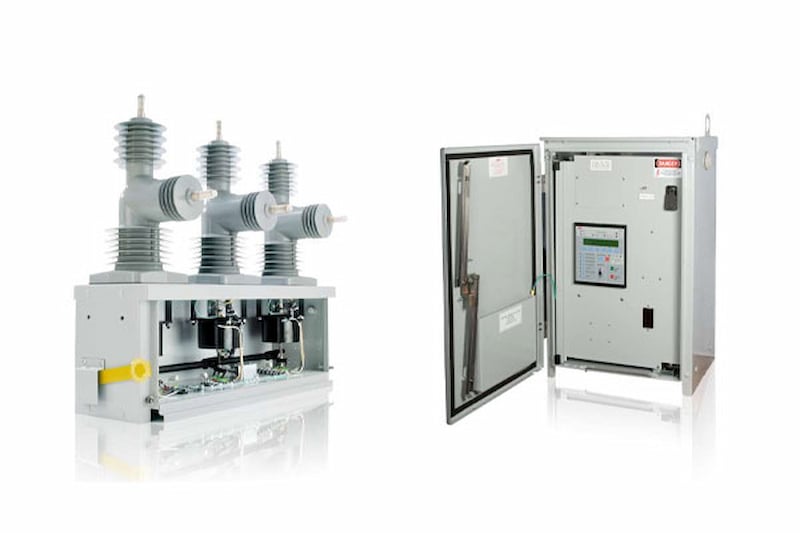

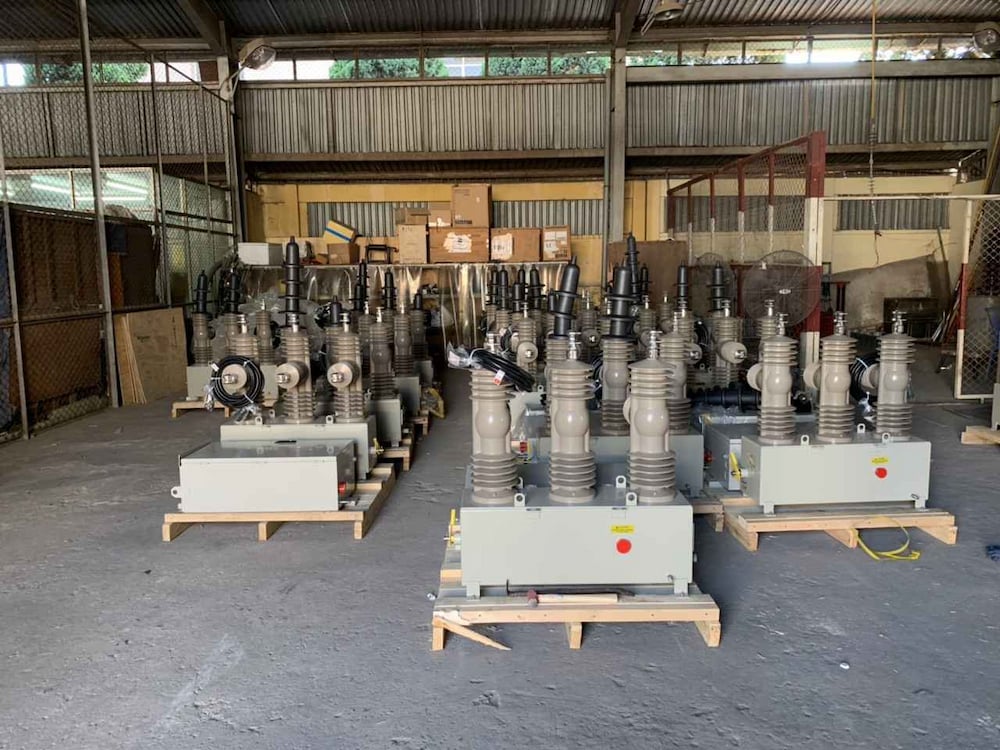

Phân biệt tủ điều khiển và máy cắt Recloser
| Tiêu chí | Tủ điều khiển | Máy cắt |
|---|---|---|
| Vai trò | Xử lý tín hiệu, logic bảo vệ, phát lệnh | Trực tiếp đóng cắt mạch điện |
| Thành phần chính | Bộ điều khiển, nguồn, ắc quy, mạch thao tác, truyền thông | Buồng cắt, tiếp điểm, cơ cấu truyền động |
| Khi có sự cố | Đánh giá tín hiệu và ra lệnh cắt | Thực hiện thao tác cắt |
| Tự đóng lại | Quản lý trình tự, thời gian chờ, điều kiện khoá | Thực hiện thao tác đóng theo lệnh |
| SCADA | Xử lý và truyền dữ liệu, nhận lệnh | Cung cấp trạng thái qua giao diện tương thích |
Hai bộ phận phải tương thích về tín hiệu, nguồn thao tác và cơ cấu điều khiển, thường qua cáp điều khiển riêng của từng hãng.

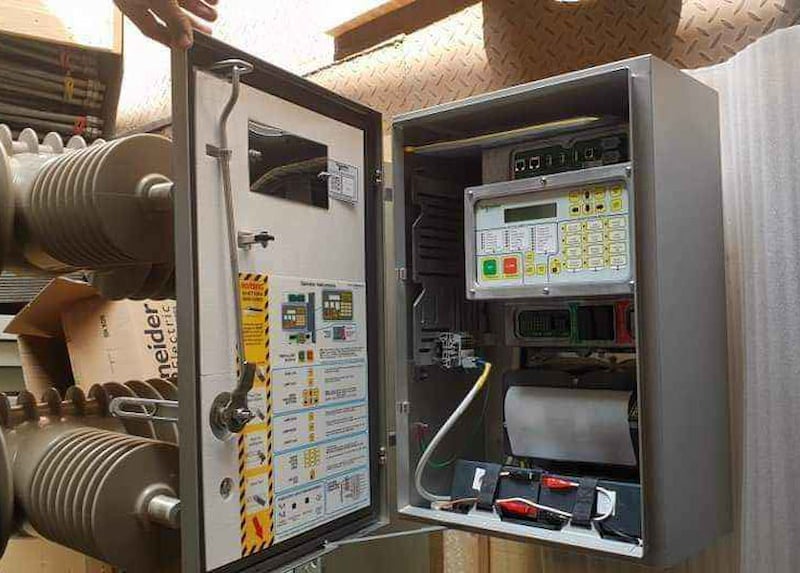

Cấu tạo tủ điều khiển máy cắt Recloser
Cấu tạo phụ thuộc hãng, model máy cắt và yêu cầu dự án. Một số chức năng tích hợp sẵn trong bộ điều khiển, số khác cần mô-đun hoặc thiết bị phụ trợ.
1. Bộ điều khiển Recloser
Bộ điều khiển (Recloser controller hay control relay) là bộ phận trung tâm. Thiết bị nhận tín hiệu đo lường, xử lý theo thông số và đặc tuyến đã cài, rồi quyết định thao tác. Các chức năng thường có:
- Bảo vệ quá dòng pha và chạm đất.
- Cài ngưỡng tác động và đặc tuyến thời gian - dòng điện.
- Quản lý chu trình tự đóng lại.
- Giám sát trạng thái đóng, cắt và cảnh báo.
- Ghi sự kiện và dữ liệu sự cố.
- Truyền thông với SCADA.
Chức năng cụ thể phải xác nhận theo tài liệu từng model. Khi chọn bộ điều khiển thay thế, cần kiểm tra giao diện tín hiệu với máy cắt và phần mềm cấu hình, không chỉ so số lượng chức năng.
2. Nguồn cấp, bộ sạc và ắc quy dự phòng
Nguồn cấp duy trì hoạt động của bộ điều khiển và mạch phụ trợ. Bộ sạc và ắc quy dự phòng giữ các chức năng điều khiển khi mất nguồn chính. Khi chọn cần kiểm tra:
- Điện áp nguồn đầu vào và đầu ra.
- Loại ắc quy tương thích với bộ sạc.
- Dung lượng theo tải thực tế.
- Khả năng giám sát tình trạng ắc quy.
- Các chức năng phải duy trì khi mất nguồn.
Thời gian dự phòng không chỉ phụ thuộc dung lượng danh định mà còn do mức tiêu thụ của bộ điều khiển, thiết bị truyền thông, số lần thao tác và nhiệt độ môi trường.
3. Mạch điều khiển đóng cắt và thiết bị bảo vệ
Mạch này truyền lệnh từ bộ điều khiển đến cơ cấu thao tác của máy cắt, có thể gồm rơ-le trung gian, tiếp điểm phụ, cầu chì hoặc aptomat bảo vệ các nhánh mạch và đầu nối chuyên dụng. Mạch phải đáp ứng điện áp thao tác, dòng điều khiển và trình tự vận hành của thiết bị.
Cấu hình mỗi tủ có thể khác nhau, nên cần căn cứ bản vẽ và hướng dẫn nhà sản xuất. Với hệ thống đang vận hành, mọi thay đổi mạch đóng cắt hoặc bảo vệ phải do đơn vị kỹ thuật có thẩm quyền đánh giá để không làm mất chức năng bảo vệ.
4. Cổng giao tiếp và thiết bị truyền thông
Bộ điều khiển kết nối SCADA qua các cổng và giao thức được hỗ trợ (thường gặp là DNP3, IEC 60870-5-101/104, Modbus; một số model hỗ trợ IEC 61850). Tuỳ dự án có thể cần thêm modem, thiết bị mạng hoặc mô-đun truyền thông, không mặc định tủ nào cũng tích hợp sẵn.
Trước khi chọn cần xác định giao thức, phương thức kết nối (cáp quang, mạng di động, vô tuyến), danh sách điểm dữ liệu, phân quyền điều khiển và phương án khi mất liên lạc.
5. Vỏ tủ, dây dẫn và phụ kiện
Vỏ tủ lắp ngoài trời cần phù hợp điều kiện lắp đặt: cấp bảo vệ IP, vật liệu chống ăn mòn, chống nước, bụi và tia UV, khả năng thông gió và chống ngưng tụ. Bên trong gồm cầu đấu, đầu cos, nhãn dây, thanh tiếp địa và chi tiết chống nhiễu.
Khi nghiệm thu nên đối chiếu nhãn dây với bản vẽ đấu nối, sơ đồ nguyên lý và tài liệu nhà sản xuất, đồng thời kiểm tra tiếp địa và việc tách mạch tín hiệu khỏi mạch thao tác.
Nguyên lý hoạt động của tủ điều khiển Recloser
1. Giám sát và phát hiện sự cố
Bộ điều khiển liên tục nhận tín hiệu dòng điện, điện áp hoặc trạng thái từ các thiết bị đo lường của máy cắt. Khi đại lượng đạt điều kiện tác động của chức năng bảo vệ đã cài (ngưỡng, đặc tuyến thời gian, logic), bộ điều khiển xác định cần cắt. Việc tác động cụ thể còn phụ thuộc yêu cầu phối hợp với các thiết bị bảo vệ khác trên lưới.
2. Phát lệnh cắt
Khi điều kiện bảo vệ thoả mãn, bộ điều khiển phát lệnh qua mạch điều khiển để máy cắt ngắt mạch. Sau đó hệ thống ghi sự kiện, cập nhật trạng thái và cảnh báo người vận hành. Mục tiêu là cô lập khu vực sự cố và tạo điều kiện khôi phục cấp điện an toàn.
3. Tự động đóng lại
Chức năng này giúp xử lý sự cố thoáng qua, loại có thể tự mất sau khi mạch được ngắt một khoảng thời gian. Quy trình tổng quát:
- Bộ điều khiển phát hiện sự cố và ra lệnh cắt.
- Hệ thống chờ theo thời gian đã cài.
- Bộ điều khiển phát lệnh đóng lại nếu điều kiện cho phép.
- Nếu sự cố đã hết, máy cắt giữ trạng thái đóng.
- Nếu sự cố vẫn còn, chu trình tiếp tục theo cấu hình hoặc chuyển sang khoá đóng lại (lockout).
Số lần đóng lại, thời gian chờ và điều kiện khoá phụ thuộc model và cấu hình bảo vệ. Không phải mọi lần cắt đều dẫn đến đóng lại.
4. Giám sát và điều khiển từ xa
Khi kết nối SCADA, tủ truyền trạng thái, cảnh báo và dữ liệu vận hành về trung tâm, đồng thời nhận lệnh trong phạm vi quyền hạn được thiết lập. Chức năng bảo vệ tại chỗ khi mất liên lạc phụ thuộc kiến trúc và cấu hình, cần kiểm tra trong hồ sơ kỹ thuật và khi nghiệm thu.
Bảng thiết bị trong tủ và lưu ý lựa chọn
| Thiết bị | Chức năng | Lưu ý khi chọn |
|---|---|---|
| Bộ điều khiển Recloser | Xử lý logic, bảo vệ, phát lệnh | Chức năng bảo vệ, giao diện, tương thích máy cắt |
| Nguồn cấp | Cấp điện cho bộ điều khiển và mạch phụ | Điện áp, công suất, phương án cấp nguồn |
| Bộ sạc ắc quy | Nạp và duy trì ắc quy | Phù hợp loại ắc quy và hệ thống |
| Ắc quy dự phòng | Duy trì chức năng khi mất nguồn | Tính theo tải và thời gian dự phòng |
| Mạch đóng cắt | Truyền lệnh đến máy cắt | Nguồn thao tác, tín hiệu phản hồi |
| Rơ-le trung gian | Chuyển tiếp hoặc cách ly tín hiệu | Phụ thuộc thiết kế mạch |
| Cầu chì, aptomat | Bảo vệ các nhánh mạch | Chọn theo hồ sơ được phê duyệt |
| Thiết bị truyền thông | Kết nối SCADA, giám sát | Giao thức, cổng kết nối, đường truyền |
| Dây dẫn, đầu nối, vỏ tủ | Truyền nguồn, tín hiệu, bảo vệ thiết bị | Cách điện, tiếp địa, chống nhiễu, cấp IP |
Đây là danh mục tham khảo, không phải cấu hình bắt buộc cho mọi hệ thống. Một số chức năng có thể tích hợp trong cùng thiết bị hoặc cần mô-đun riêng tuỳ hãng.
Ứng dụng của tủ điều khiển máy cắt tự đóng lại
- Lưới phân phối trung thế: Recloser đặt tại các vị trí phù hợp để phát hiện, cô lập sự cố và khôi phục cấp điện theo phương án bảo vệ. Tủ điều khiển quản lý logic bảo vệ, chu trình đóng lại và trạng thái thiết bị.
- Nhà máy, khu công nghiệp có phân phối trung thế: Chọn vị trí đặt dựa trên sơ đồ cấp điện, dòng tải, dòng ngắn mạch dự kiến và phối hợp với thiết bị bảo vệ khác. Không phải nhánh điện nào cũng cần Recloser.
- Hệ thống cần giám sát từ xa: Với nhiều điểm đóng cắt phân tán, kết nối SCADA giúp theo dõi trạng thái, nhận cảnh báo và điều khiển từ trung tâm.
Kinh nghiệm chọn tủ điều khiển Recloser phù hợp
1. Xác định thông số máy cắt hiện hữu
Thu thập hãng, model, điện áp và dòng điện định mức, khả năng đóng cắt và tài liệu giao diện điều khiển. Không chọn chỉ theo cấp điện áp hay tên thương mại vì các model khác nhau về cơ cấu thao tác và tín hiệu.
2. Kiểm tra chức năng bảo vệ cần dùng
Xác định cần bảo vệ quá dòng, chạm đất, tự đóng lại hay chức năng khác, rồi đối chiếu với khả năng của bộ điều khiển và yêu cầu phối hợp bảo vệ. Thông số cài đặt phải được tính toán và phê duyệt cho từng công trình, không dùng một bộ thông số chung.
3. Đánh giá nguồn dự phòng
Xác định thời gian dự phòng, tải tiêu thụ và các chức năng cần duy trì để chọn nguồn, bộ sạc, ắc quy phù hợp.
4. Xác định yêu cầu kết nối SCADA
Làm rõ giao thức, cổng giao tiếp, danh sách điểm dữ liệu, đường truyền, yêu cầu bảo mật và phân quyền điều khiển trước khi chọn thiết bị.
5. Kiểm tra điều kiện lắp đặt và bảo trì
Xem xét cấp bảo vệ IP, nhiệt độ môi trường, vị trí lắp trên cột hoặc nền. Ưu tiên thiết bị có tài liệu kỹ thuật, hướng dẫn cấu hình, sơ đồ đấu nối và thông tin phụ tùng rõ ràng. Với dự án thay thế, xác nhận khả năng hỗ trợ kỹ thuật và phương án chuyển đổi từ hệ thống cũ.
Những câu hỏi thường gặp khi tìm hiểu về tủ điều khiển máy cắt
Tủ điều khiển Recloser có phải là máy cắt Recloser không?
Không. Tủ điều khiển xử lý tín hiệu, chạy logic bảo vệ và phát lệnh; máy cắt Recloser trực tiếp đóng cắt mạch điện. Hai bộ phận phối hợp với nhau.
Tủ điều khiển máy cắt tự đóng lại có bắt buộc phải có ắc quy không?
Tuỳ thiết kế. Nhiều hệ thống dùng ắc quy dự phòng để duy trì chức năng khi mất nguồn phụ trợ. Loại ắc quy và thời gian dự phòng xác định theo tài liệu thiết bị và yêu cầu dự án.
Recloser có tự động đóng lại sau khi cắt không?
Có thể, nếu chức năng tự đóng lại được hỗ trợ, kích hoạt và đủ điều kiện. Số lần đóng, thời gian chờ và điều kiện khoá phụ thuộc cấu hình bảo vệ.
Có thể thay bộ điều khiển mà không thay máy cắt không?
Có thể trong một số trường hợp, nhưng phải xác nhận tương thích về nguồn thao tác, tín hiệu, cơ cấu truyền động, giao diện và phần mềm cấu hình, sau đó đánh giá và thử nghiệm theo quy trình được phê duyệt.
Tủ điều khiển máy cắt tự đóng lại có kết nối SCADA được không?
Có, nếu bộ điều khiển hỗ trợ giao thức và giao diện tương thích. Cần xác nhận phương thức truyền thông, dữ liệu trao đổi và yêu cầu bảo mật trước khi tích hợp. Phần giám sát tập trung này do hệ thống SCADA đảm nhiệm, được trình bày ở câu hỏi kế tiếp và mục 9.
SCADA, PLC và tủ điện tự động có vai trò gì quanh tủ điều khiển Recloser?
Đây là thiết bị chuyên dụng, do hãng máy cắt cung cấp và cấu hình. Quanh nó là lớp giám sát và điều khiển tập trung: SCADA thu thập trạng thái, cảnh báo và dữ liệu vận hành từ nhiều điểm đóng cắt; PLC, HMI và tủ điện tự động xử lý tín hiệu, hiển thị và điều khiển các thiết bị phụ trợ trong nhà máy. Hai lớp này cần thống nhất về giao thức và danh sách điểm dữ liệu, nên nên được thiết kế đồng bộ ngay từ đầu.
Cần cung cấp thông tin gì để được tư vấn?
Hãng và model máy cắt, cấp điện áp, thông số định mức, sơ đồ nguyên lý, chức năng bảo vệ cần dùng, yêu cầu nguồn dự phòng và nhu cầu kết nối SCADA. Tài liệu kỹ thuật và ảnh nhãn thiết bị giúp đánh giá chính xác hơn.
