Tủ động lực là một thành phần quan trọng trong các hệ thống điện công nghiệp. Chúng được coi là giải pháp không thể thiếu trong các hệ thống điện công nghiệp hiện đại. Vậy tủ điện động lực là gì? Lắp tủ điện động lực có tác dụng gì?Các loại tủ động lực phổ biến hiện nay? Bài viết sau sẽ cung cấp thông tin chi tiết đến bạn.

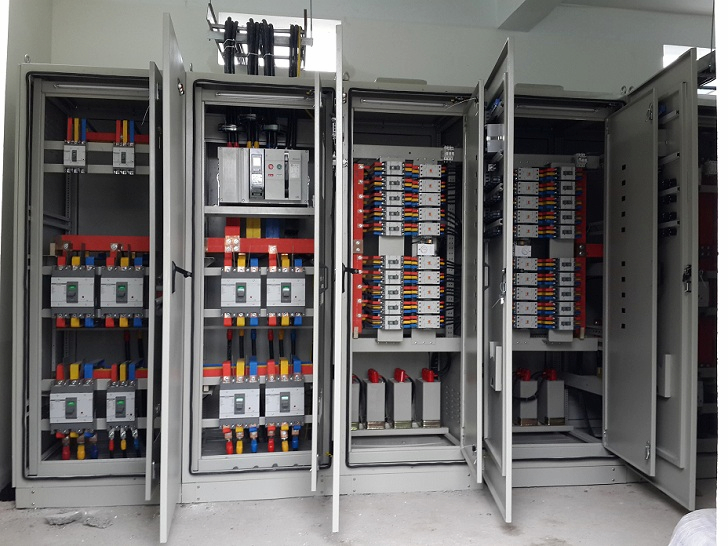

Tủ điện động lực là gì?

Tủ điện động lực hay gọi là tủ điều khiển (Motor Control Centrer – MCC) với nhiệm vụ chính là cung cấp nguồn điện để các thiết bị điện, thiết bị cơ khí máy móc hoạt động. Được sử dụng trong các mạng điện hạ thế của các công trình với mục đích cung cấp nguồn cho các động cơ hoạt động, động thời bảo vệ các động cơ khi có sự cố xảy ra.

Hiện nay, có nhiều loại tủ điện động lực khác nhau. Bao gồm tủ điều khiển cao cấp, tủ phân phối, tủ bù hạ thế, tủ chuyển đổi nguồn ATS. Hay tủ tụ bù, và tủ điều khiển động cơ khởi động mềm, cũng như tủ khởi động sao/tam giác. Mỗi loại tủ công nghiệp có những chức năng riêng biệt.

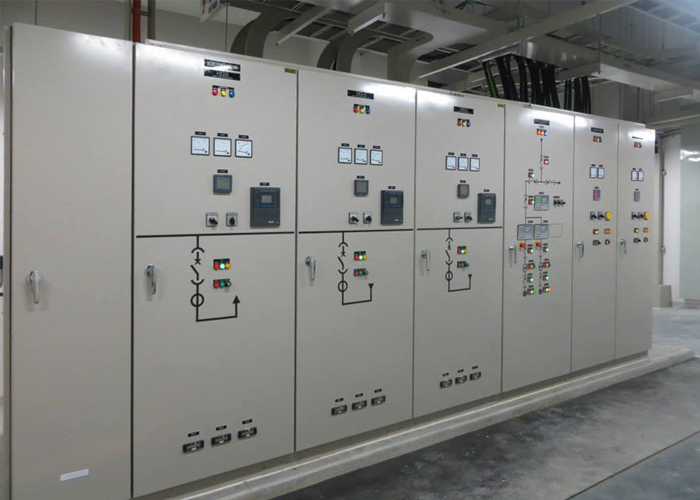

Thông số kỹ thuật tủ điện động lực

Tiêu Chuẩn và Kết Cấu

Tuân theo tiêu chuẩn IEC:61439.
Thiết kế dạng khung đứng, mặt bên và phía sau có thể tháo lắp dễ dàng.
Hỗ trợ nâng hạ bằng móc câu, cáp đầu vào và đầu ra có thể bố trí ở phía trên hoặc phía dưới.

Kích Thước Tủ Điện Động Lực

Chiều cao: 1800 – 2200mm.
Chiều ngang: 600 – 1000mm.
Chiều sâu: 400 – 1200mm

Thông Số Kỹ Thuật Điện

Điện áp hoạt động: Tối đa 1000VAC.
Dạng tủ: 2b, 4b.
Cấp bảo vệ: Lên đến IP54.
Công suất dự phòng: 5 – 20%.
Thiết bị đóng ngắt: Tùy theo yêu cầu sử dụng.

Linh Kiện và Vật Liệu

Thiết bị chính: MCCB tổng, MCCB nhánh, MC (contactor), biến tần, rơ-le.
Thanh cái (busbar): Theo tiêu chuẩn AS 1567 – 110.
Dây cáp: Đáp ứng tiêu chuẩn AS 3439.1.

Màu Sắc và Hệ Thống Dây Điện

Màu sắc tủ: Trắng, ghi,…
Dây trung tính: Màu đen.
Dây nối đất: Màu vàng hoặc vàng-xanh.

Xem thêm: Tủ điện điều khiển động cơ tự động lập trình

Lắp tủ động lực có tác dụng gì?

Tủ điện động lực là thiết bị không thể thiếu trong hệ thống lưới điện hạ thế phục vụ công nghiệp và dân dụng. Tủ có các chức năng quan trọng sau:

Bảo vệ động cơ và đảm bảo an toàn cho toàn bộ hệ thống điện kỹ thuật.
Kiểm soát và bảo vệ tải trong trường hợp mất điện, mất pha, quá tải, sụt áp, v.v.
Khởi động và điều khiển tốc độ-hướng quay của động cơ điện trong xưởng.
Đơn giản hóa hoạt động của thiết bị, máy móc trong nhà máy, v.v.

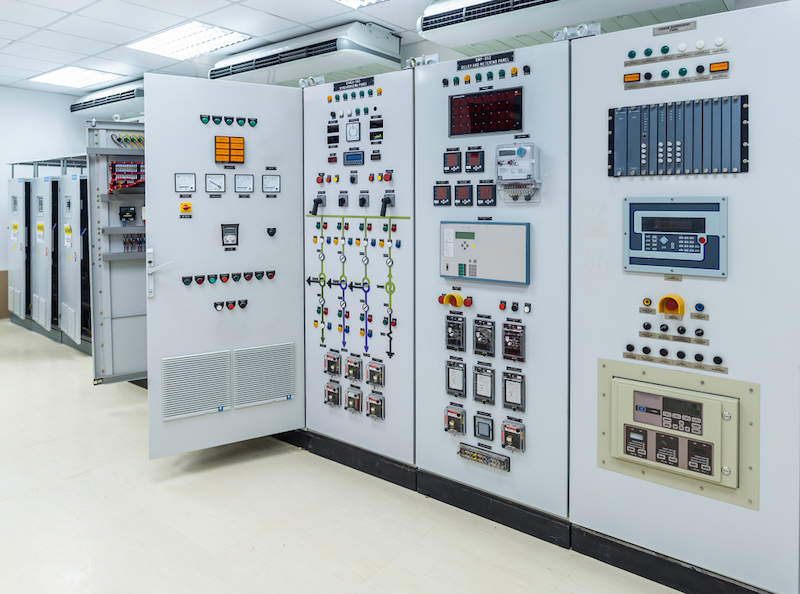

Các loại tủ động lực phổ biến hiện nay

Có nhiều loại tủ động lực khác nhau, các loại phổ biến hiện nay bao gồm:

Tủ động lực cảm biến nhiệt độ, áp suất và cài đặt thời gian:

Thường được sử dụng trong các hệ thống thông gió quạt gió, hút mùi, hút nồi hơi,…

Tủ động cơ điều khiển khởi động trực tiếp, khởi động sao tam giác:

Được sử dụng để kiểm soát tải bơm, quạt, trạm trộn bê tông, máy nghiền,…

Tủ động lực sử dụng biến tần, khởi động mềm:

Được dùng cho hệ thống tải công suất lớn, tải cần thay đổi tốc độ hoặc lưu lượng,…

Tủ động lực điều khiển bằng PLC:

Được sử dụng trong các hệ thống điện thông minh có yêu cầu độ chính xác cao. Ngoài ra, các tủ điện như vậy thường được điều khiển theo chu kỳ.

Xem thêm: Tủ điều khiển nhiệt độ tự động theo yêu cầu

Thiết kế lắp tủ điện động lực theo yêu cầu - Thiên Phú Thịnh

Công ty TNHH Tự Động Hóa Thiên Phú Thịnh là đơn vị hoạt động lâu năm trong lĩnh vực thiết kế, lắp đặt hệ thống điện, điều khiển & tự động hóa cho các công trình, nhà máy công nghiệp. Chúng tôi luôn mong muốn đồng hành cùng khách hàng với những sản phẩm chất lượng, bền bỉ và lâu dài.

Tất cả các tủ điện động lực mà chúng tôi thiết kế và sản xuất đều đảm bảo an toàn, hiện đại và tiết kiệm chi phí cho người sử dụng. Tại Thiên Phú Thịnh:

Bảo hành 12 tháng với tủ điện
Giá cả cạnh tranh.
Hỗ trợ kỹ thuật, lắp đặt 24/7
Thiết kế an toàn, chắc chắn và có độ bền cao.
Đội ngũ kỹ thuật viên có trình độ, đội ngũ kỹ sư có hơn 10 năm kinh nghiệm,

Bạn đang băn khoăn cơ sở lắp đặt tủ điện động lực theo yêu cầu uy tín? Hãy liên hệ với chúng tôi để được hỗ trợ tư vấn chi tiết. Thiên Phú Thịnh cam kết mang đến cho bạn sản phẩm chất lượng nhất!
