Trong lĩnh vực tự động hóa công nghiệp hiện đại, TIA Portal là một trong những nền tảng phần mềm kỹ thuật được sử dụng rộng rãi nhất toàn cầu. Từ các dây chuyền sản xuất ô tô tại Đức đến nhà máy điện tử tại Việt Nam, hệ sinh thái TIA Portal của Siemens đang là xương sống kỹ thuật số của hàng triệu ứng dụng tự động hóa. Bài viết này cung cấp nền tảng kỹ thuật đầy đủ về TIA Portal là gì, cách lập trình TIA Portal và ứng dụng thực tế trong kỹ thuật điện – tự động hóa.

TIA Portal Là Gì?

TIA Portal theo định nghĩa chính thức của Siemens? TIA Portal – viết tắt của Totally Integrated Automation Portal – là nền tảng phần mềm kỹ thuật tích hợp toàn diện do Siemens AG (Đức) phát triển, cho phép lập trình, cấu hình, giám sát và chẩn đoán toàn bộ hệ thống tự động hóa trong một môi trường phần mềm duy nhất.

Ra mắt lần đầu vào năm 2010, TIA Portal thay thế cho các phần mềm rời rạc trước đó như STEP 7 Classic, WinCC flexible và STARTER – những công cụ yêu cầu kỹ sư phải làm việc trên nhiều giao diện khác nhau cho từng thiết bị. TIA Portal hợp nhất tất cả vào một môi trường làm việc thống nhất, giảm đáng kể thời gian lập trình và chi phí vận hành.

Theo báo cáo của Siemens AG Annual Report 2023, TIA Portal hiện có hơn 500.000 kỹ sư tự động hóa sử dụng toàn cầu, với hơn 300.000 dự án được triển khai mỗi năm tại hơn 100 quốc gia.

Các thành phần chính trong TIA Portal

Thành phần	Tên đầy đủ	Chức năng
STEP 7 (TIA)	Simatic STEP 7 Professional	Lập trình PLC S7-1200, S7-1500, S7-300, S7-400
WinCC (TIA)	Simatic WinCC Advanced/Professional	Thiết kế giao diện HMI và SCADA
STARTER/Startdrive	Sinamics Startdrive	Cấu hình và điều chỉnh biến tần, servo
Safety	Simatic Safety Advanced	Lập trình các chức năng an toàn (SIL 2/3)
PLCSIM	S7-PLCSIM Advanced	Mô phỏng PLC không cần phần cứng

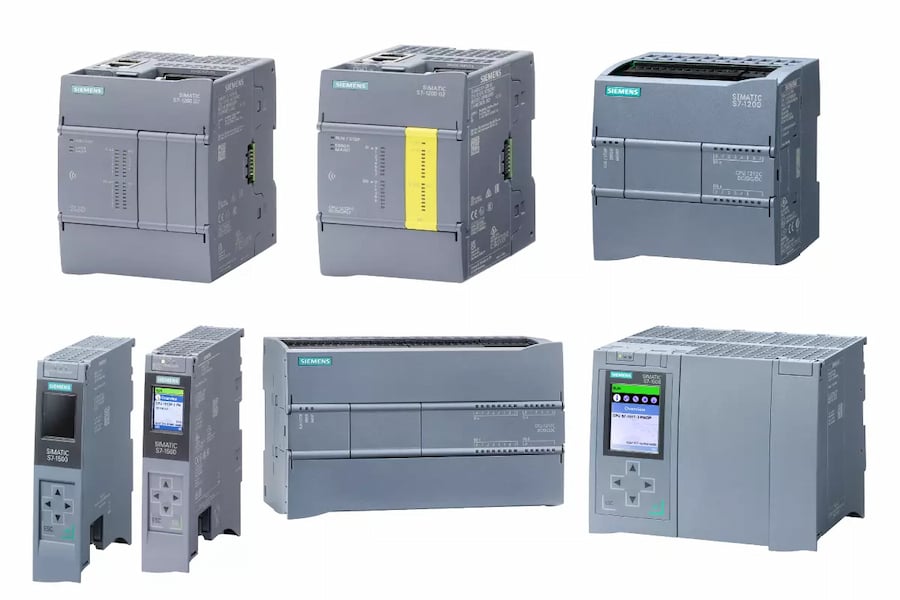

TIA PLC – Các Dòng PLC Siemens Hỗ Trợ Trong TIA Portal

TIA PLC là cách gọi tắt phổ biến trong giới kỹ thuật để chỉ các dòng PLC Siemens được lập trình và cấu hình thông qua môi trường TIA Portal. Hiểu rõ từng dòng sản phẩm giúp kỹ sư lựa chọn đúng phần cứng cho từng ứng dụng.

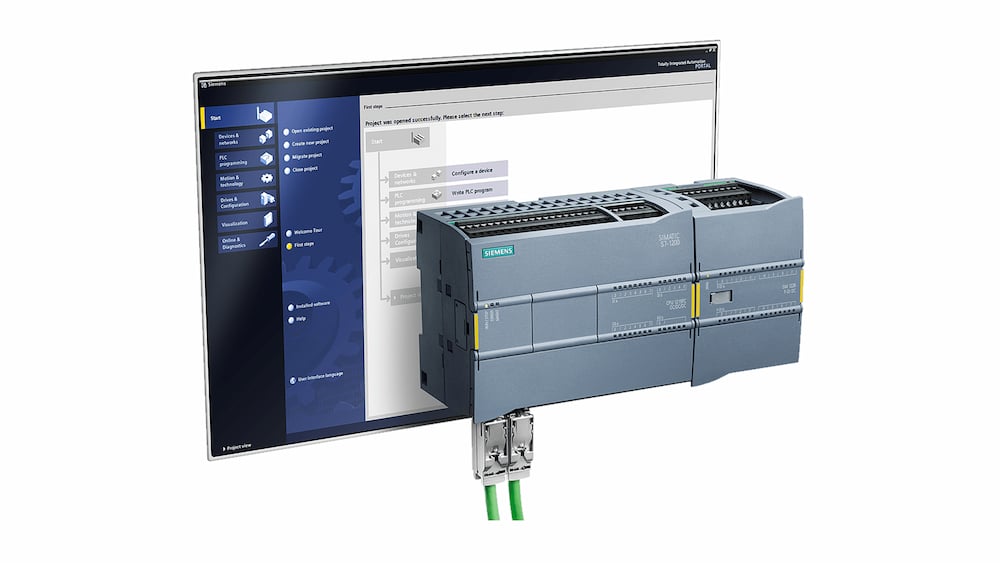

Simatic S7-1200 – PLC TIA Portal Phổ Biến Nhất

Dòng PLC S7-1200 được ra mắt năm 2009, thiết kế đặc biệt để làm việc với TIA Portal từ đầu. Đây là dòng PLC TIA Portal được sử dụng rộng rãi nhất trong phân khúc máy đơn lẻ và hệ thống tự động hóa quy mô vừa.

Thông số kỹ thuật S7-1200 CPU 1214C

• Bộ nhớ làm việc: 100 KB

• Bộ nhớ tải (Load memory): 4 MB (có thể mở rộng bằng thẻ nhớ SIMATIC đến 24 MB)

• Thời gian xử lý lệnh bit: 0,085 µs

• I/O tích hợp: 14 DI/10 DO (relay hoặc transistor), 2 AI

• Giao tiếp: 1 cổng PROFINET (Ethernet), hỗ trợ Modbus TCP, S7 Communication

• Hỗ trợ PID, Motion Control lên đến 4 trục

Simatic S7-1500 – Dòng PLC Cao Cấp Nhất Trong TIA Portal

Dòng S7-1500 là nền tảng PLC cao cấp nhất trong hệ sinh thái Siemens TIA Portal, hướng đến các ứng dụng đòi hỏi hiệu suất cao, độ chính xác và tính năng bảo mật nâng cao.

Thông số kỹ thuật S7-1500 CPU 1516-3 PN/DP

• Bộ nhớ làm việc: 1 MB (chương trình) + 5 MB (dữ liệu)

• Thời gian xử lý lệnh bit: 10 ns – nhanh nhất trong dòng S7

• Giao tiếp: 3 cổng (2 PROFINET, 1 PROFIBUS DP)

• Tích hợp màn hình hiển thị LCD trực tiếp trên module CPU

• Hỗ trợ OPC UA, Modbus, S7 Communication, PROFINET IRT

• Bảo mật: tích hợp cơ chế mã hóa chương trình Know-how Protection và Copy Protection

Bảng so sánh các dòng PLC Siemens trong TIA Portal

Dòng PLC	Phân khúc	Bộ nhớ làm việc	Tốc độ bit	Giao tiếp	Ứng dụng điển hình
S7-1200	Trung bình	50–150 KB	0,085 µs	PROFINET, Modbus	Máy đơn lẻ, băng tải
S7-1500	Cao cấp	300 KB–60 MB	1–10 ns	PROFINET, PROFIBUS, OPC UA	Dây chuyền phức tạp, robot
S7-300	Trung bình (cũ)	256 KB–8 MB	0,1 µs	PROFIBUS, MPI	Nâng cấp hệ thống cũ
S7-400	Cao cấp (cũ)	512 KB–20 MB	0,025 µs	PROFIBUS, Ethernet	Hệ thống lớn, phân tán

Lập Trình TIA Portal – Ngôn Ngữ, Quy Trình Và Hướng Dẫn Cho Người Mới

Các ngôn ngữ lập trình trong TIA Portal

Lập trình TIA Portal hỗ trợ đầy đủ 5 ngôn ngữ lập trình theo tiêu chuẩn IEC 61131-3 – tiêu chuẩn quốc tế về ngôn ngữ lập trình PLC do PLCopen ban hành.

LAD (Ladder Diagram) – Giản đồ thang

Ngôn ngữ đồ họa mô phỏng mạch điện relay truyền thống. Dễ hiểu với kỹ sư điện có nền tảng từ mạch điều khiển cứng. Phù hợp cho logic điều khiển tuần tự, điều khiển máy đơn giản đến trung bình. Đây là ngôn ngữ được khuyến nghị cho người mới bắt đầu lập trình TIA Portal.

FBD (Function Block Diagram) – Giản đồ khối hàm

Ngôn ngữ đồ họa sử dụng các khối hàm kết nối với nhau. Phù hợp cho các ứng dụng điều khiển quá trình (process control), xử lý tín hiệu tương tự và điều khiển PID.

STL (Statement List) – Danh sách lệnh

Ngôn ngữ văn bản cấp thấp tương tự ngôn ngữ assembly. Cho phép tối ưu hóa bộ nhớ và tốc độ xử lý tối đa. Trong TIA Portal với S7-1500, STL được thay thế bởi IL (Instruction List) theo IEC 61131-3.

SCL (Structured Control Language) – Ngôn ngữ cấu trúc cao cấp

Ngôn ngữ văn bản cấp cao tương tự Pascal/C. Mạnh trong xử lý toán học phức tạp, thuật toán, mảng dữ liệu và các hàm người dùng tự định nghĩa (UDF). Đây là ngôn ngữ được ưa chuộng trong các dự án TIA Portal PLC phức tạp và tích hợp với hệ thống MES/ERP.

GRAPH (Sequential Function Chart) – Biểu đồ hàm tuần tự

Ngôn ngữ đồ họa mô tả quy trình theo từng bước tuần tự (step và transition). Đặc biệt phù hợp cho điều khiển quy trình sản xuất nhiều bước như máy đóng gói, dây chuyền lắp ráp và hệ thống rửa/sấy tự động.

Quy Trình Lập Trình TIA Portal PLC – Từng Bước Thực Tế

Bước 1 – Cài đặt và khởi tạo dự án

TIA Portal yêu cầu cấu hình máy tính tối thiểu theo khuyến nghị của Siemens: CPU Intel Core i5 thế hệ 8 trở lên, RAM 16 GB (khuyến nghị 32 GB với S7-1500 và WinCC), ổ cứng SSD 50 GB trống, hệ điều hành Windows 10/11 64-bit. Phiên bản hiện tại là TIA Portal V19 (2024).

Khởi tạo dự án mới: chọn Create new project → đặt tên, đường dẫn lưu → Create → bắt đầu từ Portal View hoặc chuyển sang Project View để làm việc chi tiết hơn.

Bước 2 – Cấu hình phần cứng (Hardware Configuration)

Trong Project Tree → Devices & Networks → Add new device → chọn đúng CPU theo mã đặt hàng (order number) trên phần cứng thực tế. Thêm các module mở rộng (SM – Signal Module) theo đúng vị trí slot vật lý trên rack. Cấu hình địa chỉ IP cho CPU thông qua Properties → PROFINET interface.

Bước 3 – Khai báo biến (Tag Table)

TIA Portal sử dụng hệ thống tag (biến) có tên ký hiệu (symbolic addressing) thay vì địa chỉ tuyệt đối như STEP 7 Classic. Tất cả I/O, biến nội bộ, Data Block đều được khai báo tên ký hiệu trong PLC Tags → Default tag table hoặc tạo các tag table riêng theo module chức năng.

Bước 4 – Lập trình khối hàm (Program Blocks)

Cấu trúc chương trình trong Siemens TIA Portal được tổ chức theo các khối:

• OB (Organization Block): Khối tổ chức, điểm vào của chương trình. OB1 là vòng quét chính (cyclic scan), OB30–OB38 là ngắt thời gian, OB80–OB87 là ngắt lỗi.

• FC (Function): Hàm không có bộ nhớ riêng, dùng cho các chức năng không cần lưu trạng thái.

• FB (Function Block): Khối hàm có bộ nhớ riêng (Instance DB), dùng cho điều khiển có trạng thái như PID, Motor Control, Valve Control.

• DB (Data Block): Khối dữ liệu lưu trữ biến toàn cục và dữ liệu Instance của FB.

Bước 5 – Biên dịch và nạp chương trình

Compile (Ctrl+B) → kiểm tra và sửa lỗi trong Info panel → kết nối PLC qua PROFINET (Ethernet) hoặc USB → Download to device → chọn chế độ nạp (Software only / Hardware and software) → xác nhận và thực hiện.

Bước 6 – Giám sát và gỡ lỗi (Online Monitoring & Diagnostics)

TIA Portal cung cấp công cụ giám sát mạnh mẽ: Monitor All để theo dõi giá trị tag thời gian thực, Force Table để ép giá trị I/O phục vụ kiểm thử, Diagnostic Buffer để xem lịch sử lỗi CPU và Cross-reference để tìm kiếm nơi sử dụng của từng biến trong toàn bộ chương trình.

Ứng Dụng TIA Portal PLC Trong Kỹ Thuật Điện – Tự Động Hóa

PLC TIA Portal hiện được ứng dụng rộng rãi trong hầu hết các ngành công nghiệp:

Ngành	Ứng dụng điển hình	Dòng PLC khuyến nghị
Thực phẩm & Đồ uống	Điều khiển dây chuyền đóng gói, pasteurize	S7-1500 + Safety
Dược phẩm	Phòng sạch, kiểm soát nhiệt độ/độ ẩm	S7-1500F (Safety)
Điện tử	SMT, AOI, dây chuyền lắp ráp PCB	S7-1500 + Motion
Xử lý nước	Điều khiển trạm bơm, XLNT tự động	S7-1200/1500 + SCADA
Năng lượng	Điều khiển turbine gió, hệ thống solar	S7-1500 + OPC UA
Logistics	AGV, băng tải tự động, kho thông minh	S7-1200/1500 + Safety

Xem thêm:

• Vận hành hệ thống xử lý nước thải kế hoạch hướng dẫn
• MEP là gì? Hệ thống MEP gồm những gì?

Thiên Phú Thịnh – Giải Pháp Tự Động Hóa Lập Trình PLC Theo Yêu Cầu

Nắm vững nền tảng kỹ thuật về Siemens TIA Portal chỉ là bước đầu tiên. Việc triển khai thực tế một dự án PLC TIA Portal đòi hỏi kinh nghiệm thực chiến, am hiểu phần cứng và khả năng tích hợp hệ thống toàn diện. Thiên Phú Thịnh là đơn vị chuyên cung cấp giải pháp tự động hóa và lập trình PLC theo yêu cầu, với thế mạnh đặc biệt trong hệ sinh thái Siemens:

• Lập trình PLC S7-1200, S7-1500 theo yêu cầu quy trình sản xuất cụ thể

• Thiết kế giao diện HMI/SCADA trực quan tích hợp TIA Portal WinCC

• Cấu hình và commissioning biến tần Sinamics qua Startdrive trong TIA Portal

• Cung cấp phần cứng PLC, HMI, Servo, Biến tần Siemens chính hãng

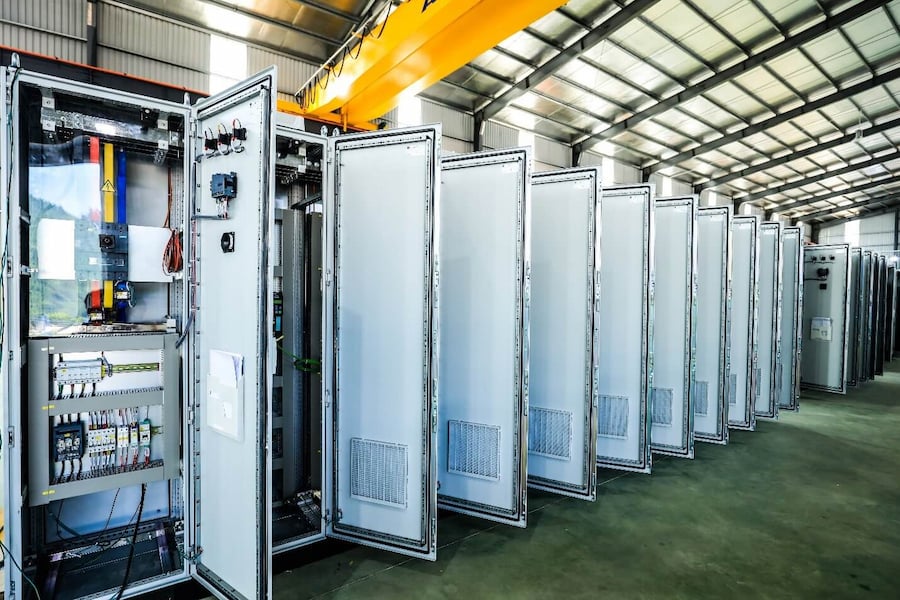

• Tủ điện điều khiển tích hợp PLC TIA Portal, đấu nối chuẩn kỹ thuật
