Trong ngành xây dựng và quản lý công trình hiện đại, MEP là một trong những thuật ngữ kỹ thuật quan trọng nhất, quyết định trực tiếp đến chất lượng vận hành, tiêu thụ năng lượng và sự tiện nghi của toàn bộ tòa nhà. Vậy MEP là gì và hệ thống MEP là gì? Tại sao hệ thống MEP lại đóng vai trò không thể thiếu trong mọi công trình xây dựng hiện đại?

MEP là gì?

MEP là viết tắt của ba hệ thống kỹ thuật cốt lõi trong công trình xây dựng: Mechanical (Cơ khí), Electrical (Điện) và Plumbing (Cấp thoát nước). Đây là tập hợp toàn bộ các hệ thống kỹ thuật công trình đảm bảo tòa nhà hoạt động an toàn, tiện nghi và hiệu quả năng lượng.

MEP là gì trong xây dựng nếu xét theo tiêu chuẩn quốc tế? Theo định nghĩa của ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers) và CIBSE (Chartered Institution of Building Services Engineers – Anh), MEP bao gồm toàn bộ hệ thống dịch vụ kỹ thuật tòa nhà (Building Services Engineering), chiếm từ 25% đến 45% tổng giá trị đầu tư xây dựng công trình tùy theo loại hình và quy mô.

Hệ thống MEP gồm những gì?

Hệ thống MEP gồm những gì theo cấu trúc kỹ thuật chuẩn? Dưới đây là phân tích chi tiết ba nhóm hệ thống chính và các phân hệ cấu thành.

Hệ thống M – Mechanical (Cơ khí)

Đây là nhóm hệ thống kỹ thuật phức tạp nhất trong MEP, bao gồm tất cả các thiết bị và hệ thống liên quan đến điều hòa không khí, thông gió và phòng cháy chữa cháy.

Hệ thống HVAC (Heating, Ventilation and Air Conditioning)

HVAC là thành phần trung tâm và tốn kém nhất trong hệ thống Mechanical. Theo ASHRAE Standard 90.1-2022, hệ thống HVAC thường chiếm 40–50% tổng tiêu thụ năng lượng của tòa nhà thương mại. Các thành phần chính bao gồm:

Chiller và cooling tower: sản xuất nước lạnh trung tâm
AHU (Air Handling Unit) và FCU (Fan Coil Unit): xử lý và phân phối không khí điều hòa
Hệ thống ống gió (ductwork) và van điều tiết VAV
Hệ thống bơm tuần hoàn nước lạnh và nước nóng
Quạt công nghiệp: quạt hướng trục, quạt ly tâm cấp/hồi gió

Hệ thống thông gió cơ khí

Bao gồm hệ thống cấp gió tươi (fresh air), hút thải khí (exhaust), thông gió tầng hầm và thông gió phòng vệ sinh. Tiêu chuẩn lưu lượng gió tươi tối thiểu theo ASHRAE Standard 62.1-2022 là 3,5–10 l/s/người tùy loại không gian sử dụng.

Hệ thống phòng cháy chữa cháy (Fire Protection – FP)

Thường được tích hợp vào hệ thống Mechanical, bao gồm:

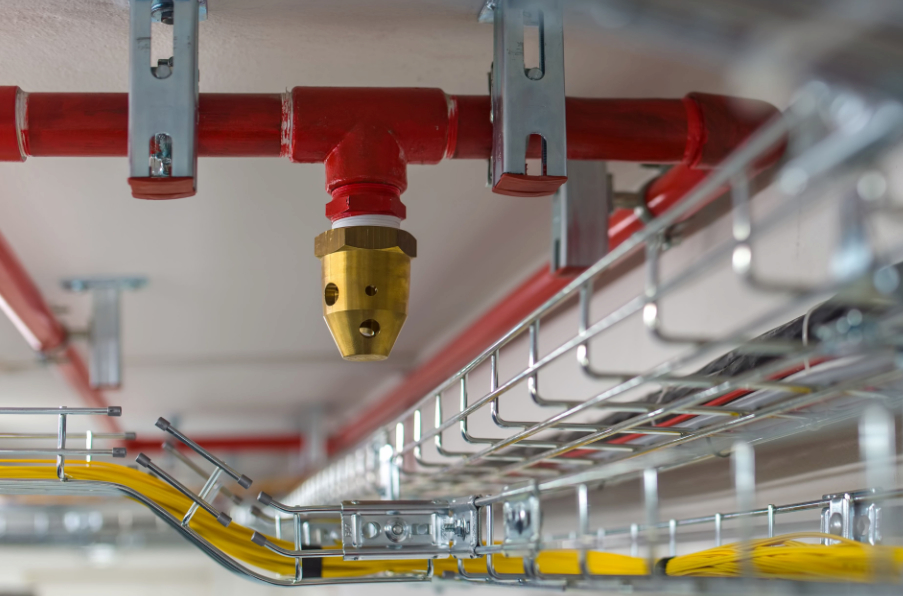

Hệ thống sprinkler tự động (NFPA 13)
Hệ thống hút khói và tăng áp cầu thang (smoke control)
Hệ thống chữa cháy khí FM-200, CO₂, Novec 1230 cho phòng máy chủ

Hệ thống E – Electrical (Điện)

Hệ thống điện trung thế và hạ thế

Bao gồm trạm biến áp, tủ điện trung thế/hạ thế, hệ thống phân phối điện đến từng tầng và từng khu vực. Thiết kế theo tiêu chuẩn IEC 60364 (châu Âu) hoặc NEC (Mỹ), tại Việt Nam áp dụng QCVN 12:2014/BXD.

Hệ thống điện dự phòng

Máy phát điện diesel (generator) và hệ thống UPS (Uninterruptible Power Supply) đảm bảo cấp điện liên tục cho các tải quan trọng khi mất điện lưới. Theo TCVN 9206:2012, bệnh viện và trung tâm dữ liệu yêu cầu thời gian chuyển nguồn dưới 0,5 giây.

Hệ thống chiếu sáng

Thiết kế theo tiêu chuẩn độ rọi TCVN 7114:2008 và EN 12464-1, bao gồm chiếu sáng thông thường, chiếu sáng khẩn cấp và chiếu sáng bảo vệ. Xu hướng hiện nay tích hợp hệ thống DALI hoặc KNX để điều khiển chiếu sáng thông minh, tiết kiệm điện 30–50% so với hệ thống truyền thống.

Hệ thống chống sét và tiếp địa

Thiết kế theo IEC 62305 và TCVN 9385:2012, đảm bảo an toàn chống sét đánh thẳng và cảm ứng cho toàn bộ kết cấu và thiết bị điện tử trong tòa nhà.

Hệ thống ELV (Extra Low Voltage)

Bao gồm hệ thống điều khiển tòa nhà BMS (Building Management System), an ninh camera (CCTV), kiểm soát ra vào (access control), hệ thống mạng IT, truyền thanh công cộng (PA) và hệ thống báo cháy (fire alarm).

Hệ thống P – Plumbing (Cấp thoát nước)

Hệ thống cấp nước

Bao gồm cấp nước sinh hoạt lạnh và nóng, hệ thống bơm tăng áp, bể chứa ngầm và bể nước mái. Thiết kế theo TCVN 4513:1988 và EN 806, đảm bảo áp lực nước tại điểm sử dụng trong khoảng 0,1–0,45 MPa.

Hệ thống thoát nước thải và thông hơi

Thoát nước đen (black water) từ thiết bị vệ sinh, nước xám (grey water) từ bồn rửa và thoát nước mưa (stormwater). Hệ thống ống thông hơi đảm bảo cân bằng áp suất và ngăn mùi hôi xâm nhập không gian sử dụng.

Hệ thống xử lý nước thải

Trạm xử lý nước thải cục bộ (WWTP) theo QCVN 14:2008/BTNMT trước khi xả ra hệ thống thoát nước đô thị.

Hệ thống MEP nhà cao tầng – Đặc thù và thách thức kỹ thuật

Hệ thống MEP nhà cao tầng có những đặc thù kỹ thuật riêng biệt, phức tạp hơn đáng kể so với công trình thấp tầng thông thường.

Phân vùng áp lực thủy lực (Hydraulic Zoning)

Đối với tòa nhà trên 12 tầng, hệ thống cấp nước phải được phân vùng áp lực để tránh áp suất quá cao tại các tầng thấp. Thông thường mỗi vùng áp lực phục vụ không quá 10–12 tầng, với áp suất tối đa tại điểm bất lợi nhất không vượt quá 0,45 MPa.

Hệ thống tăng áp buồng thang và hành lang

Theo NFPA 92 và QCVN 06:2022/BXD, nhà cao tầng bắt buộc phải có hệ thống tăng áp cầu thang bộ thoát hiểm (stairwell pressurization) để ngăn khói xâm nhập vào lối thoát nạn. Áp suất dương yêu cầu duy trì trong khoảng 12,5–62,5 Pa khi cửa thoát hiểm đóng.

Hệ thống HVAC phân tầng

Nhà cao tầng thường chia thành các khu vực phục vụ (plant zone) với tầng kỹ thuật (mechanical floor) bố trí tại các vị trí chiến lược, thường cứ 20–30 tầng có một tầng kỹ thuật. Điều này giảm chiều dài đường ống và tiết kiệm năng lượng bơm/vận chuyển không khí đáng kể.

Thách thức phối hợp BIM trong MEP nhà cao tầng

Theo báo cáo của Autodesk (2022), việc ứng dụng BIM (Building Information Modeling) trong thiết kế MEP nhà cao tầng giúp giảm 40% xung đột kỹ thuật giữa các hệ thống, tiết kiệm 10–15% chi phí thi công và rút ngắn đến 20% thời gian thiết kế phối hợp.

Tiêu chí lựa chọn nhà thầu MEP – Chuẩn mực quốc tế

Năng lực kỹ thuật và chứng chỉ chuyên môn

Nhà thầu MEP uy tín cần sở hữu các chứng chỉ năng lực thi công hạng phù hợp theo Nghị định 15/2021/NĐ-CP của Chính phủ Việt Nam. Trên phạm vi quốc tế, các chứng nhận LEED AP, ASHRAE Certified, hay thành viên CIBSE là chỉ báo quan trọng về trình độ kỹ thuật.

Kinh nghiệm dự án tham chiếu

Loại công trình	Kinh nghiệm tối thiểu khuyến nghị	Tiêu chí đánh giá
Văn phòng hạng A	5 năm, >3 dự án tương tự	Diện tích, hệ thống BMS
Bệnh viện	7 năm, chuyên ngành y tế	Phòng sạch, hệ thống oxy y tế
Trung tâm dữ liệu	5 năm, tiêu chuẩn Tier III/IV	Uptime, redundancy
Nhà máy sản xuất	5 năm, ngành tương ứng	Phòng sạch, ESD, ATEX
Khách sạn 5 sao	5 năm, >2 dự án tương tự	Tiêu chuẩn LEED/Green Mark

Năng lực BIM và công nghệ số

Theo khảo sát của McGraw Hill Construction (2021), 74% chủ đầu tư quốc tế yêu cầu nhà thầu MEP có năng lực BIM Level 2 trở lên. Nhà thầu cần chứng minh khả năng xuất bản mô hình MEP phối hợp (coordinated MEP model) và bản vẽ shop drawing từ mô hình BIM.

Hệ thống quản lý chất lượng

Chứng nhận ISO 9001:2015 trong lĩnh vực thi công MEP, quy trình kiểm tra nghiệm thu (commissioning) theo ASHRAE Guideline 0-2019 và hệ thống quản lý an toàn OHSAS 18001 là các tiêu chí then chốt.

Ứng dụng biến tần trong hệ thống MEP – Giải pháp tiết kiệm năng lượng cốt lõi

Ứng dụng biến tần trong hệ thống MEP hiện nay là một trong những giải pháp kỹ thuật được đánh giá cao nhất về hiệu quả tiết kiệm năng lượng, đặc biệt trong bối cảnh chi phí vận hành tòa nhà ngày càng tăng cao.

Tại sao biến tần quan trọng trong hệ thống MEP?

Theo định luật đồng dạng (Affinity Laws) của máy bơm và quạt:

Lưu lượng tỉ lệ thuận với tốc độ: Q ∝ n
Áp suất tỉ lệ với bình phương tốc độ: H ∝ n²
Công suất tỉ lệ với lập phương tốc độ: P ∝ n³

Điều này có nghĩa là khi giảm tốc độ quạt hoặc bơm xuống 80% (20% giảm tốc), công suất tiêu thụ giảm xuống còn 51,2% (giảm gần 50%). Đây là cơ sở khoa học giải thích tại sao biến tần mang lại tiết kiệm năng lượng đột phá trong hệ thống MEP.

Ứng dụng biến tần cho quạt công nghiệp và hệ thống thông gió

Trong hệ thống HVAC và thông gió, biến tần điều khiển tốc độ quạt AHU, quạt hồi gió và quạt thông gió tầng hầm theo tín hiệu phản hồi từ cảm biến nhiệt độ, CO₂ hoặc áp suất tĩnh ống gió. Theo nghiên cứu của Lawrence Berkeley National Laboratory (2021), ứng dụng biến tần điều khiển VAV (Variable Air Volume) có thể tiết kiệm 30–50% điện năng tiêu thụ hệ thống quạt so với phương pháp điều tiết bằng van cơ học.

Ứng dụng biến tần cho bơm tuần hoàn HVAC

Hệ thống bơm nước lạnh, nước nóng và tháp giải nhiệt trong HVAC là đối tượng tiết kiệm năng lượng quan trọng khi ứng dụng biến tần. Tại tòa nhà văn phòng điển hình, tải lạnh thực tế chỉ đạt 50–70% công suất thiết kế trong hơn 80% thời gian vận hành. Biến tần cho phép bơm hoạt động đúng với nhu cầu thực tế thay vì luôn chạy 100% công suất.

Ứng dụng	Thiết bị điều khiển	Cảm biến phản hồi	Tiết kiệm điển hình
Quạt AHU	Biến tần VFD	Áp suất tĩnh ống gió	30–50%
Quạt thông gió hầm	Biến tần VFD	Cảm biến CO/CO₂	40–60%
Bơm nước lạnh	Biến tần VFD	Áp suất vi sai	25–45%
Bơm tháp giải nhiệt	Biến tần VFD	Nhiệt độ nước về	20–35%
Bơm cấp nước	Biến tần VFD	Áp suất đường cấp	30–50%

Tiêu chuẩn hiệu suất biến tần trong MEP

Biến tần (VFD) dùng trong hệ thống MEP cần đáp ứng các tiêu chuẩn: IEC 61800-5-1 (an toàn điện), IEC 61800-3 (tương thích điện từ EMC) và hiệu suất IE2/IE3 theo IEC 60034-30. Tại các dự án đạt chứng nhận LEED v4, biến tần là giải pháp bắt buộc cho tất cả motor trên 0,75 kW trong hệ thống HVAC.

Xu hướng công nghệ MEP toàn cầu

MEP thông minh và tích hợp IoT

Hệ thống BMS (Building Management System) thế hệ mới tích hợp IoT cho phép giám sát và điều khiển toàn bộ hệ thống MEP từ xa qua nền tảng đám mây. Theo Guidehouse Insights (2023), thị trường BMS thông minh toàn cầu dự kiến đạt 26,7 tỷ USD vào năm 2027 với CAGR 13,4%.

Hệ thống MEP theo tiêu chuẩn công trình xanh

Các tiêu chuẩn công trình xanh như LEED (Mỹ), BREEAM (Anh), Green Mark (Singapore) và LOTUS (Việt Nam) đặt ra yêu cầu ngày càng khắt khe về hiệu quả năng lượng của hệ thống MEP. Công trình đạt LEED Platinum thường tiết kiệm 40–50% năng lượng so với công trình tham chiếu theo ASHRAE 90.1.

Công nghệ MEP cho phòng sạch và cơ sở y tế

Phòng sạch (cleanroom) cấp ISO Class 5–7 trong nhà máy dược phẩm, điện tử và bệnh viện đòi hỏi hệ thống MEP đặc biệt với lọc khí HEPA/ULPA, kiểm soát nhiệt độ ±0,5°C, độ ẩm ±3% RH và áp suất phòng kiểm soát chặt chẽ. Đây là lĩnh vực đòi hỏi ứng dụng biến tần điều khiển quạt với độ chính xác cao nhất.

Digital Twin trong vận hành MEP

Công nghệ Digital Twin cho phép tạo bản sao kỹ thuật số của toàn bộ hệ thống MEP, mô phỏng vận hành thực tế và dự đoán hư hỏng trước khi xảy ra. Theo Gartner (2023), 75% tổ chức cơ sở hạ tầng lớn sẽ triển khai Digital Twin cho hệ thống MEP vào năm 2026.

Câu hỏi thường gặp về hệ thống MEP

Hệ thống MEP có bao gồm hệ thống điều hòa không khí không?

Có. Hệ thống điều hòa không khí (HVAC) là thành phần trọng tâm của phân hệ Mechanical trong MEP, thường chiếm tỷ trọng chi phí lớn nhất trong toàn bộ gói MEP.

Chi phí hệ thống MEP chiếm bao nhiêu phần trăm tổng mức đầu tư?

Tùy theo loại công trình, chi phí MEP thường chiếm từ 25% đến 45% tổng giá trị xây dựng. Với công trình đặc thù như bệnh viện, nhà máy dược phẩm hay trung tâm dữ liệu, tỷ lệ này có thể lên đến 55–65%.

BIM MEP là gì và có bắt buộc không?

BIM MEP là mô hình thông tin 3D của toàn bộ hệ thống MEP, cho phép phối hợp không gian giữa các hệ thống kỹ thuật và phát hiện xung đột trước khi thi công. Tại Việt Nam, theo Quyết định 258/QĐ-TTg năm 2023, BIM là bắt buộc với công trình cấp I trở lên từ năm 2025.

Tần suất bảo trì hệ thống MEP là bao nhiêu?

Theo ASHRAE Standard 180-2018, các thiết bị HVAC cần kiểm tra định kỳ hàng quý, bảo trì hàng năm. Hệ thống phòng cháy chữa cháy kiểm tra theo NFPA 25 (hàng năm đến 5 năm tùy hạng mục). Hệ thống điện kiểm tra cách điện hàng năm theo IEC 60364-6.

Nguồn tham khảo và học hỏi công nghệ MEP quốc tế

Tổ chức	Lĩnh vực	Website
ASHRAE	HVAC, năng lượng công trình	ashrae.org
CIBSE	Kỹ thuật dịch vụ tòa nhà	cibse.org
NFPA	Phòng cháy chữa cháy	nfpa.org
IEC	Tiêu chuẩn điện quốc tế	iec.ch
USGBC	LEED, công trình xanh	usgbc.org
BCA Singapore	Green Mark	bca.gov.sg
VGBC	LOTUS, công trình xanh VN	vgbc.vn

Thiên Phú Thịnh – Giải pháp biến tần tối ưu cho hệ thống MEP và HVAC

Trong bối cảnh tiêu chuẩn công trình xanh và yêu cầu tiết kiệm năng lượng ngày càng khắt khe, việc lựa chọn đúng giải pháp biến tần cho hệ thống MEP là quyết định kỹ thuật có tác động lâu dài đến hiệu quả vận hành của toàn bộ công trình. Thiên Phú Thịnh là đơn vị chuyên cung cấp giải pháp tự động hóa công nghiệp toàn diện, với thế mạnh đặc biệt trong ứng dụng biến tần cho hệ thống MEP và HVAC:

Biến tần điều khiển quạt công nghiệp, hệ thống thông gió và AHU – điều chỉnh lưu lượng gió theo tải nhiệt thực tế, giảm tiêu thụ điện 30–50% và giảm tiếng ồn vận hành đáng kể
Biến tần điều khiển bơm nước lạnh, nước nóng và bơm tháp giải nhiệt trong hệ thống HVAC trung tâm
Giải pháp biến tần tích hợp BMS cho phép giám sát và tối ưu vận hành từ xa theo thời gian thực
Tư vấn lựa chọn công suất, thông số kỹ thuật biến tần phù hợp tiêu chuẩn IEC 61800 và yêu cầu LEED/LOTUS

Thiên Phú Thịnh phục vụ đa dạng đối tượng khách hàng trong lĩnh vực MEP và HVAC, bao gồm chủ đầu tư trung tâm thương mại, văn phòng hạng A, khách sạn, bệnh viện, nhà máy điện tử, thực phẩm, dược phẩm, phòng sạch và các đơn vị MEP/HVAC contractor trên toàn quốc.
