Thiết bị tủ điện công nghiệp - Linh kiện ứng dụng

Trong kỷ nguyên công nghiệp 4.0, khi mọi dây chuyền sản xuất và hệ thống hạ tầng đều hướng tới sự tự động hóa và độ chính xác cao, nguồn điện đóng vai trò là "trái tim" cung cấp năng lượng cho toàn bộ hệ thống. Để kiểm soát, phân phối và bảo vệ nguồn năng lượng khổng lồ này, sự hiện diện của tủ điện là điều bắt buộc. Bài viết dưới đây sẽ cung cấp cho bạn một cái nhìn sâu sắc và toàn diện nhất về ứng dụng, cấu tạo, cũng như cách lựa chọn các thiết bị cấu thành nên hệ thống quan trọng này.

Ứng dụng của tủ điện công nghiệp trong thực tế hiện nay

Tủ điện công nghiệp không chỉ đơn thuần là một chiếc hộp chứa các linh kiện điện. Tùy thuộc vào thiết kế và chức năng của các vi mạch bên trong, chúng được phân loại thành nhiều dòng khác nhau, phục vụ cho những mục đích vô cùng đặc thù trong thực tế:

1. Tủ điện phân phối chính (MSB - Main Distribution Board)

Đây là loại tủ điện được lắp đặt ngay sau các trạm biến áp hạ thế. Chức năng của nó là đóng cắt, bảo vệ an toàn cho hệ thống điện phụ tải. Dòng điện định mức của tủ MSB có thể lên tới 6300A. Chúng được ứng dụng rộng rãi trong các phòng kỹ thuật điện trung tâm của các công trình công nghiệp quy mô lớn, nhà máy sản xuất, trung tâm thương mại, cao ốc văn phòng, và các bệnh viện lớn.

2. Tủ điện phân phối nhánh (DB - Distribution Board)

Nếu tủ MSB là "đầu nguồn" thì tủ DB là các trạm trung chuyển. Tủ DB thường được lắp đặt tại các phân xưởng sản xuất, các tầng của tòa nhà. Nó nhận điện từ tủ MSB và phân phối trực tiếp đến các thiết bị tiêu thụ điện năng (máy móc, hệ thống ổ cắm, chiếu sáng). Thiết kế của tủ DB thường nhỏ gọn, dễ dàng thao tác vận hành và bảo trì.

3. Tủ điện điều khiển động cơ (MCC - Motor Control Center)

Trong các nhà máy xi măng, bao bì, dệt may hay trạm bơm nước, số lượng động cơ điện là rất lớn. Tủ MCC có nhiệm vụ khởi động, điều khiển tốc độ hoặc chiều quay của động cơ, đồng thời bảo vệ động cơ khỏi các sự cố quá tải, mất pha. Việc sử dụng thiết bị tủ điện công nghiệp hiện đại như biến tần (VFD) hay khởi động mềm (Soft Starter) trong tủ MCC giúp động cơ vận hành êm ái, tiết kiệm điện năng và kéo dài tuổi thọ cơ khí.

4. Tủ điện bù công suất phản kháng (Tủ tụ bù)

Mọi hệ thống điện có sử dụng cuộn cảm (như động cơ, máy biến áp) đều sinh ra công suất phản kháng, làm giảm hệ số công suất (Cosφ) của toàn lưới điện. Tủ tụ bù tự động đóng cắt các contactor để đưa tụ bù vào mạch, giúp nâng cao hệ số công suất. Điều này mang lại lợi ích kép: giảm tổn thất điện năng trên đường dây và giúp doanh nghiệp tránh bị điện lực phạt tiền công suất phản kháng hàng tháng.

5. Tủ điện chuyển nguồn tự động (ATS - Automatic Transfer Switch)

Khi nguồn điện lưới quốc gia gặp sự cố mất điện, sụt áp hoặc mất pha, tủ ATS sẽ tự động gửi tín hiệu khởi động máy phát điện dự phòng và chuyển mạch cung cấp điện cho phụ tải. Khi điện lưới có lại và ổn định, tủ ATS sẽ tự động chuyển nguồn trở lại và tắt máy phát. Đây là ứng dụng sống còn đối với các trung tâm dữ liệu (Data Center), bệnh viện, và các dây chuyền sản xuất liên tục không cho phép gián đoạn.

Bảng Tổng Hợp Ứng Dụng Tủ Điện Điều Khiển Theo Các Ngành Tiêu Biểu

STT	Ngành / Hệ thống	Thiết bị điều khiển chính	Ứng dụng cụ thể
1	Ngành Bê tông ly tâm	Tủ điện và biến tần	Máy quay ly tâm, máy hàn lồng, v.v.
2	Ngành Xi măng	Tủ điện và biến tần	Máy nghiền bi, hệ thống cân, máy nén khí, v.v.
3	Ngành Thép	Tủ điện và biến tần	Dây chuyền cán thép, máy xả băng, máy uốn, v.v.
4	Hệ thống Xử lý nước thải	Tủ điện PLC HMI	Điều khiển và giám sát các hệ thống xử lý nước thải.
5	Hệ thống Cẩu trục, Cẩu tháp	Tủ điện và biến tần	Động cơ nâng hạ, dầm biên, mâm xoay, v.v.
6	Ngành Giấy	Tủ điện và biến tần	Máy nghiền, bơm thủy lực, dây chuyền xeo giấy, cán sóng, v.v.

Các thiết bị trong tủ điện công nghiệp phổ biến

Để hệ thống vận hành trơn tru và an toàn, đòi hỏi sự kết hợp nhịp nhàng của nhiều nhóm thiết bị khác nhau.

Nhóm thiết bị đóng cắt và bảo vệ (Switchgear & Protection)

Đây là nhóm thiết bị cốt lõi, đóng vai trò như lực lượng bảo vệ, sẵn sàng ngắt mạch điện ngay lập tức khi phát hiện bất thường:

• ACB (Air Circuit Breaker - Máy cắt không khí): Được dùng chủ yếu trong tủ phân phối tổng MSB. Chúng có khả năng đóng cắt dòng điện rất lớn (lên đến hàng ngàn Ampe) và sử dụng buồng dập hồ quang bằng không khí.

• MCCB (Molded Case Circuit Breaker - Aptomat dạng đúc/khối): Thường dùng để đóng cắt các mạch động lực có dòng điện từ vài chục đến khoảng 1600A. Chúng bảo vệ hệ thống khỏi hiện tượng quá tải và ngắn mạch.

• MCB (Miniature Circuit Breaker - Aptomat dạng tép): Thường dùng cho các mạch điều khiển, mạch chiếu sáng hoặc phụ tải công suất nhỏ (dưới 100A).

• ELCB / RCBO (Thiết bị chống dòng rò): Bảo vệ an toàn tính mạng con người, ngăn chặn nguy cơ điện giật do rò rỉ điện ra vỏ máy hoặc môi trường xung quanh.

Nhóm thiết bị điều khiển và trung gian

• Contactor (Khởi động từ): Đây là một công tắc điện từ, dùng để đóng cắt mạch điện động lực (công suất lớn) thông qua một tín hiệu điều khiển công suất nhỏ. Nó là thiết bị không thể thiếu trong tủ điều khiển động cơ.

• Relay trung gian (Rơ le kiếng): Làm nhiệm vụ nhân bản tín hiệu, cách ly giữa mạch điều khiển (điện áp thấp, thường là 24VDC) và mạch động lực (điện áp cao, 220VAC hoặc 380VAC).

• Relay nhiệt: Thường được gắn trực tiếp dưới Contactor. Cấu tạo từ các thanh lưỡng kim, khi dòng điện qua động cơ bị quá tải lâu ngày sinh nhiệt, thanh lưỡng kim sẽ cong đi và ngắt tiếp điểm, bảo vệ động cơ không bị cháy.

• Relay thời gian (Timer): Dùng để tạo độ trễ trong các mạch điều khiển tự động, ví dụ như mạch khởi động Sao - Tam giác cho động cơ công suất lớn.

Nhóm thiết bị tự động hóa tiên tiến

• PLC (Programmable Logic Controller): Là "bộ não" của các hệ thống máy móc phức tạp. PLC cho phép kỹ sư lập trình các thuật toán điều khiển linh hoạt, thay thế hoàn toàn hệ thống dây nối relay cơ học chằng chịt ngày xưa.

• Biến tần (Inverter): Thiết bị thay đổi tần số của dòng điện xoay chiều, từ đó giúp thay đổi tốc độ quay của động cơ một cách vô cấp. Biến tần là chìa khóa để tiết kiệm năng lượng và điều khiển chính xác trong công nghiệp.

Nhóm thiết bị đo lường và giám sát

• Đồng hồ đo điện (Meters): Bao gồm đồng hồ đo Vôn (điện áp), Ampe (dòng điện). Ngày nay, các đồng hồ đo đa năng điện tử (Multifunction meter) được ưa chuộng hơn vì có thể đo và hiển thị hàng chục thông số (kW, kVAr, Cosφ, sóng hài) trên cùng một màn hình và truyền dữ liệu về máy tính trung tâm.

• Biến dòng (CT) và Biến áp (PT): Vì dòng điện và điện áp trong tủ công nghiệp rất lớn (hàng trăm, hàng ngàn Ampe/Volt), không thể đưa trực tiếp vào đồng hồ đo. CT và PT có nhiệm vụ "hạ" các giá trị này xuống mức an toàn (thường là 5A hoặc 100V) để đưa vào thiết bị đo lường.

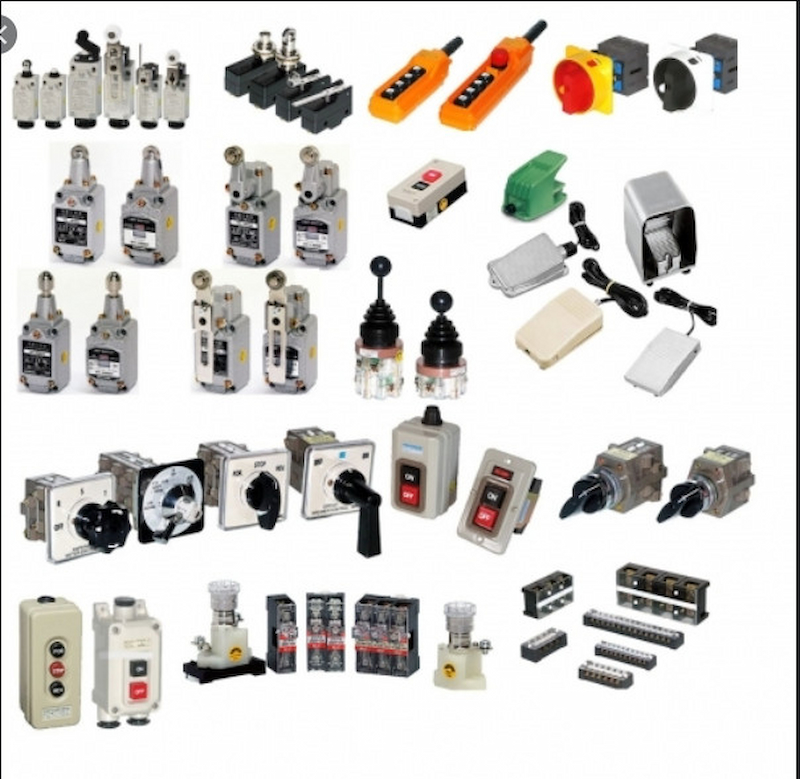

Linh kiện tủ điện công nghiệp gồm những gì? Vai trò từng bộ phận

Bên cạnh các thiết bị chính yếu kể trên, sự hoàn thiện và tính thẩm mỹ của một hệ thống phụ thuộc rất nhiều vào các linh kiện tủ điện công nghiệp phụ trợ. Đừng coi thường chúng, vì một sự cố lỏng dây hay tích tụ nhiệt cũng có thể làm tê liệt toàn bộ dây chuyền.

1. Vỏ tủ điện (Enclosure)

Vỏ tủ là lớp áo giáp bảo vệ toàn bộ thiết bị trong tủ điện công nghiệp.

• Vật liệu: Thường được gia công từ thép tấm cán nguội, mạ kẽm và sơn tĩnh điện để chống gỉ sét. Trong môi trường khắc nghiệt như nhà máy hóa chất, chế biến thủy hải sản hoặc ngoài trời có nồng độ muối cao, vỏ tủ phải làm từ Inox 304 hoặc Inox 316.

• Chỉ số bảo vệ (IP - Ingress Protection): Tủ lắp trong nhà thường có chuẩn IP43 hoặc IP54. Tủ ngoài trời phải đạt IP55 hoặc IP65 để chống bụi mịn và các tia nước áp lực phun từ mọi hướng.

2. Hệ thống thanh cái đồng (Busbar)

Thay vì dùng dây cáp điện cỡ lớn chằng chịt và khó uốn cong để truyền tải dòng điện hàng ngàn Ampe, người ta sử dụng các thanh đồng thau nguyên chất có tiết diện hình chữ nhật.

• Vai trò: Thanh cái đóng vai trò phân phối điện năng từ thiết bị đóng cắt tổng (ACB) đến các nhánh phụ (MCCB). Chúng phải được tính toán kích thước kỹ lưỡng để không bị quá nhiệt. Để đảm bảo an toàn, thanh cái thường được sơn màu quy chuẩn (Đỏ, Vàng, Xanh, Đen) hoặc bọc ống co nhiệt cách điện.

3. Hệ thống quản lý nhiệt độ (Cooling/Heating)

Các thiết bị trong tủ điện công nghiệp (đặc biệt là biến tần, PLC và máy biến áp) tỏa ra lượng nhiệt rất lớn khi vận hành.

• Vai trò: Nếu nhiệt độ bên trong tủ quá cao, thiết bị điện tử sẽ bị giảm tuổi thọ hoặc báo lỗi dừng máy. Do đó, tủ phải được trang bị quạt hút gió, lưới lọc bụi (Filter).

• Với các tủ điều khiển yêu cầu độ sạch cao, người ta còn lắp đặt máy lạnh chuyên dụng cho tủ điện. Ngược lại, ở những vùng có khí hậu lạnh hoặc độ ẩm cao, tủ cần có điện trở sấy (Heater) để chống hiện tượng ngưng tụ hơi nước gây chạm chập.

4. Giao diện người dùng trên mặt tủ

• Đèn báo pha: Thông báo trực quan về tình trạng có điện hay mất điện của từng pha.

• Nút nhấn và Công tắc xoay: Nút nhấn (Start/Stop) màu xanh và đỏ dùng để điều khiển thủ công. Nút nhấn dừng khẩn cấp (Emergency Stop) hình nấm màu đỏ, có chức năng tự khóa để ngắt điện toàn hệ thống ngay khi xảy ra tai nạn.

• HMI (Human Machine Interface): Màn hình cảm ứng cho phép người vận hành cài đặt thông số, theo dõi đồ thị hoạt động và xem lịch sử cảnh báo lỗi của toàn bộ máy móc.

5. Vật tư đấu nối (Wiring Accessories)

• Cầu đấu dây (Terminal Block): Là điểm giao tiếp giữa hệ thống dây nối bên trong tủ và cáp điện nối ra ngoài thiết bị hiện trường (động cơ, cảm biến).

• Máng cáp nhựa (Cable Duct): Được xẻ rãnh hai bên, dùng để luồn và cố định dây điện, giúp bên trong tủ trở nên gọn gàng, có tính thẩm mỹ cao và cực kỳ thuận lợi khi cần dò dây sửa chữa.

• Đầu cốt (Cosse) và ống lồng in số: Mọi đầu dây điện trước khi siết vào thiết bị đều phải được ép đầu cốt để đảm bảo diện tích tiếp xúc tốt nhất, chống mô-ve đánh lửa. Ống lồng in số giúp kỹ sư đánh dấu định danh cho từng sợi dây theo đúng bản vẽ thiết kế.

Cách lựa chọn thiết bị phù hợp cho tủ điện công nghiệp

Giữa hàng ngàn sản phẩm trên thị trường, làm thế nào để chọn đúng thiết bị tủ điện công nghiệp? Việc lựa chọn sai lầm có thể dẫn đến việc thiết bị hoạt động không đúng chức năng, hoặc gây lãng phí ngân sách đầu tư nghiêm trọng. Hãy bám sát 4 nguyên tắc sau:

Nguyên tắc 1: Lựa chọn dựa trên thông số kỹ thuật và tải thực tế

Đây là yếu tố tiên quyết. Trước tiên, bạn phải tính toán được công suất tổng của hệ thống tải.

• Dòng điện định mức (In): Thiết bị đóng cắt phải có dòng định mức lớn hơn dòng điện làm việc lớn nhất của phụ tải (thường nhân với hệ số dự phòng từ 1.2 đến 1.5). Ví dụ, tải chạy thực tế là 100A, bạn nên chọn MCCB có dòng định mức 125A hoặc 150A.

• Dòng cắt ngắn mạch (Icu/Ics): Đây là khả năng chịu đựng của thiết bị khi xảy ra sự cố chập điện. Nếu chọn thiết bị có Icu thấp hơn dòng ngắn mạch thực tế của hệ thống, khi sự cố xảy ra, tiếp điểm sẽ bị nóng chảy, dính chặt và thiết bị sẽ phát nổ, không thể ngắt điện để bảo vệ.

Nguyên tắc 2: Phù hợp với môi trường lắp đặt

Đừng bao giờ sử dụng thiết bị trong tủ điện công nghiệp được thiết kế cho môi trường khô ráo mang đi lắp đặt tại môi trường ẩm ướt hoặc nhiều hóa chất.

• Nếu tủ đặt ở khu vực nhiều bụi kim loại hoặc hóa chất ăn mòn, cần chọn các thiết bị được phủ lớp keo bảo vệ bo mạch (Conformal coating) và vỏ tủ kín nước hoàn toàn.

• Chú ý đến nhiệt độ suy giảm công suất (Derating). Một biến tần hoạt động tốt ở 40 độ C có thể bị giảm 20% công suất tải nếu môi trường xung quanh lên tới 50 độ C.

Nguyên tắc 3: Định vị thương hiệu và ngân sách

Giá thành luôn đi đôi với chất lượng. Tùy vào tầm quan trọng của hệ thống, bạn có thể phân bổ ngân sách cho linh kiện tủ điện công nghiệp một cách hợp lý:

• Phân khúc cao cấp (High-end): Schneider Electric, ABB, Siemens, Eaton. Các thiết bị từ châu Âu thường có độ tin cậy cực cao, tích hợp nhiều công nghệ thông minh, phù hợp cho hệ thống trọng yếu như Data Center, nhà máy hóa dầu.

• Phân khúc tầm trung: LS, Mitsubishi, Fuji Electric. Cân bằng tuyệt vời giữa giá cả và hiệu năng, được sử dụng cực kỳ phổ biến trong hầu hết các nhà máy sản xuất tại Việt Nam.

• Phân khúc giá rẻ: Chint, Shihlin. Phù hợp cho các ứng dụng cơ bản, tải nhẹ và ngân sách đầu tư eo hẹp.

Nguyên tắc 4: Tính đồng bộ và khả năng mở rộng

Nên ưu tiên sử dụng thiết bị của cùng một thương hiệu trong cùng một tủ điện. Điều này không chỉ giúp thiết kế đẹp mắt hơn, kích thước đồng đều hơn mà còn tối ưu hóa sự tương thích về giao thức truyền thông (ví dụ các biến tần, PLC, đồng hồ đo của cùng hãng sẽ kết nối mạng với nhau dễ dàng hơn). Ngoài ra, hãy luôn chọn vỏ tủ có kích thước lớn hơn mức cần thiết hiện tại khoảng 20% để dự phòng cho việc nâng cấp, lắp thêm thiết bị sau này.

Tiêu chuẩn thiết kế và lắp đặt tủ điện công nghiệp cần tuân thủ

Thiết kế tủ điện không phải là một công việc tùy hứng. Nó phải tuân thủ nghiêm ngặt các quy chuẩn an toàn kỹ thuật, phổ biến nhất là tiêu chuẩn quốc tế IEC 61439 (Tiêu chuẩn cho Cụm thiết bị đóng cắt và điều khiển hạ áp) và các TCVN tương đương của Việt Nam.

Sơ đồ nguyên lý mạch điện:

Mọi tủ điện phải có bản vẽ thiết kế mạch động lực và mạch điều khiển rõ ràng. Đây là "bản đồ" bắt buộc phải có để các kỹ sư sau này có thể đọc hiểu và sửa chữa.

Khoảng cách cách điện an toàn (Clearance & Creepage):

Việc bố trí thiết bị trong tủ điện công nghiệp phải chừa khoảng trống đủ lớn giữa các pha với nhau và giữa pha với vỏ tủ nối đất để tránh hiện tượng phóng điện hồ quang.

Quy chuẩn đi dây:

Mạch động lực và mạch điều khiển nên được đi trong các máng cáp riêng biệt để tránh hiện tượng nhiễu tín hiệu điện từ. Dây dẫn phải được bấm cốt chắc chắn. Màu dây phải tuân thủ nghiêm ngặt: Pha A (Đỏ), Pha B (Vàng), Pha C (Xanh), Dây trung tính N (Đen), Dây nối đất PE (Xanh sọc Vàng).

Quy trình kiểm tra (Testing & FAT):

Tủ điện trước khi xuất xưởng phải trải qua quá trình kiểm tra nghiêm ngặt (Factory Acceptance Test). Quy trình này bao gồm việc dùng đồng hồ Megger đo điện trở cách điện (phải đạt vài chục đến hàng trăm MegaOhm), kiểm tra thông mạch toàn bộ sơ đồ, và cuối cùng là cấp nguồn chạy thử không tải (Dry run) để xác nhận các mạch logic điều khiển hoạt động chính xác.
