Lắp tủ điện điều khiển hệ thống cho các ngành công nghiệp

Tủ điện điều khiển là trung tâm vận hành của nhiều hệ thống điện, giúp giám sát, điều phối và đảm bảo hoạt động ổn định cho các thiết bị. Với việc tích hợp các linh kiện điện và thiết bị điều khiển trong cùng một hệ thống khép kín, tủ điều khiển không chỉ nâng cao hiệu suất làm việc mà còn tăng tính an toàn trong quá trình sử dụng. Ngày nay, tủ điều khiển được ứng dụng rộng rãi trong sản xuất công nghiệp, tòa nhà và các hệ thống tự động hóa hiện đại.





Tủ điện điều khiển là gì?

Tủ điện điều khiển là một hệ thống thiết bị điện được thiết kế để điều khiển, vận hành và bảo vệ các máy móc hoặc hệ thống điện trong công nghiệp và dân dụng. Đây là “bộ não” trung tâm giúp kiểm soát toàn bộ hoạt động của dây chuyền sản xuất, hệ thống máy móc hoặc các thiết bị điện trong công trình.

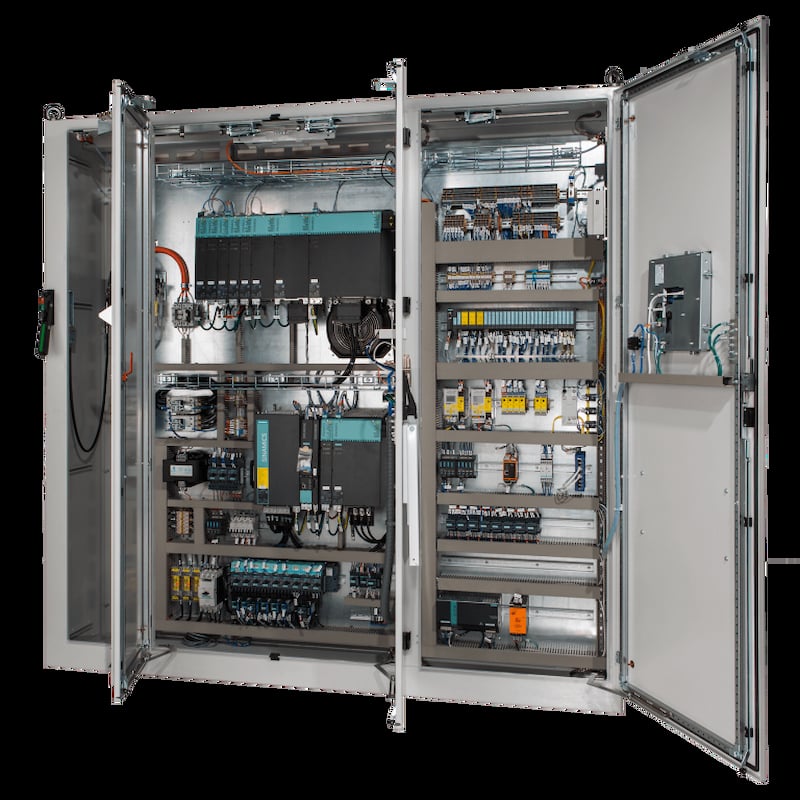

Cấu tạo tủ điện điều khiển gồm những gì?

1. Vỏ tủ điện

Đây là phần khung bên ngoài, có nhiệm vụ:

• Bảo vệ các thiết bị bên trong khỏi bụi, nước, va đập

• Đảm bảo an toàn cho người sử dụng

Vỏ tủ điều khiển thường được làm từ thép sơn tĩnh điện hoặc inox, có độ bền cao và chịu được môi trường công nghiệp.

2. Thiết bị đóng cắt và bảo vệ

Nhóm thiết bị này giúp kiểm soát và bảo vệ hệ thống điện, bao gồm:

• Aptomat (CB)

• MCCB, MCB

• Cầu chì

• Rơ le bảo vệ

Chức năng chính là ngắt điện khi xảy ra sự cố như quá tải, ngắn mạch.

3. Thiết bị điều khiển

Đây là các phần tử giúp vận hành và điều khiển hệ thống:

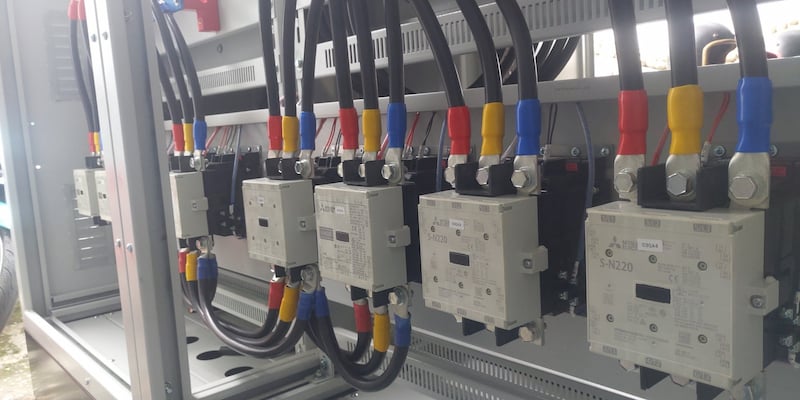

• Contactor (khởi động từ)

• Rơ le trung gian

• Timer (bộ định thời)

• Nút nhấn, công tắc

Chúng giúp thực hiện các thao tác bật/tắt và điều khiển theo logic đã thiết kế.

4. Bộ điều khiển trung tâm

Tùy theo mức độ tự động hóa, tủ điện có thể sử dụng:

• PLC (bộ điều khiển lập trình)

• Biến tần (inverter)

• Bộ điều khiển chuyên dụng

Đây được xem là “bộ não” giúp hệ thống vận hành tự động, chính xác và linh hoạt.

5. Thiết bị đo lường và hiển thị

Giúp theo dõi trạng thái hoạt động của hệ thống, bao gồm:

• Đồng hồ đo điện áp, dòng điện

• Màn hình HMI

• Đèn báo trạng thái

Nhờ đó, người vận hành dễ dàng kiểm soát và phát hiện sự cố.

6. Hệ thống dây dẫn và phụ kiện

Bao gồm:

• Dây điện, cáp điện

• Thanh cái (busbar)

• Domino, đầu cos

• Máng đi dây

Đây là phần kết nối toàn bộ thiết bị trong tủ, đảm bảo truyền tải điện ổn định.

7. Hệ thống làm mát và phụ trợ

Để đảm bảo tủ hoạt động ổn định, thường có thêm:

• Quạt tản nhiệt

• Lưới lọc bụi

• Điều hòa tủ điện (nếu cần)

Giúp giảm nhiệt độ và tăng tuổi thọ thiết bị.

Nguyên lý hoạt động của hệ thống tủ điện điều khiển

Hệ thống tủ điện điều khiển hoạt động dựa trên nguyên lý tiếp nhận – xử lý – truyền lệnh để điều khiển các thiết bị điện trong dây chuyền hoặc hệ thống máy móc. Toàn bộ quá trình này diễn ra thông qua sự phối hợp chặt chẽ giữa các thiết bị đóng cắt, điều khiển và bảo vệ bên trong tủ điều khiển.

Tiếp nhận tín hiệu đầu vào

Tủ điều khiển nhận tín hiệu từ nhiều nguồn khác nhau như nút nhấn, công tắc, cảm biến nhiệt độ, áp suất hoặc tín hiệu từ hệ thống tự động. Các tín hiệu này có thể là dạng analog hoặc digital, tùy theo yêu cầu vận hành của hệ thống.

Xử lý tín hiệu điều khiển

Sau khi tiếp nhận, tín hiệu sẽ được đưa đến bộ xử lý trung tâm như PLC hoặc relay. Tại đây, dữ liệu được phân tích và xử lý theo chương trình đã được cài đặt sẵn. Ví dụ, khi nhiệt độ vượt ngưỡng cho phép, hệ thống sẽ tự động kích hoạt quạt làm mát hoặc ngắt thiết bị để đảm bảo an toàn.

Truyền lệnh đến thiết bị đầu ra

Sau khi xử lý, tủ điện sẽ phát lệnh điều khiển đến các thiết bị đầu ra như động cơ, máy bơm, đèn báo hoặc van điện. Các thiết bị trung gian như contactor, relay sẽ đóng vai trò đóng/ngắt mạch điện theo lệnh từ bộ điều khiển.

Cơ chế bảo vệ an toàn

Hệ thống tủ điện còn tích hợp các thiết bị bảo vệ như aptomat, cầu chì, rơ le nhiệt để ngăn ngừa sự cố quá tải, ngắn mạch hoặc mất pha. Khi xảy ra sự cố, các thiết bị này sẽ tự động ngắt mạch nhằm bảo vệ toàn bộ hệ thống và đảm bảo an toàn cho người vận hành.

Chu trình hoạt động khép kín

Toàn bộ quá trình trên tạo thành một chu trình khép kín: từ nhận tín hiệu → xử lý → điều khiển → phản hồi. Nhờ đó, hệ thống tủ điện điều khiển có thể vận hành tự động, chính xác và ổn định, giúp tối ưu hiệu suất làm việc và giảm thiểu rủi ro trong quá trình sử dụng.
Xem thêm: Top 7 thi công tủ điện công nghiệp lắp đặt điều khiển

Quy trình lắp đặt tủ điện điều khiển đạt chuẩn kỹ thuật

Việc lắp tủ điều khiển cần tuân thủ đúng quy trình kỹ thuật nhằm đảm bảo an toàn, vận hành ổn định và tuổi thọ thiết bị. Dưới đây là các bước cơ bản trong quá trình lắp tủ điện điều khiển:

Bước 1: Khảo sát và lên phương án

• Khảo sát vị trí lắp đặt, môi trường (nhiệt độ, độ ẩm, bụi…)

• Xác định nhu cầu sử dụng và công suất hệ thống

• Lên sơ đồ nguyên lý và sơ đồ đấu nối phù hợp

Bước 2: Chuẩn bị vật tư và thiết bị

• Lựa chọn tủ điện, thiết bị đóng cắt, dây dẫn đúng tiêu chuẩn

• Kiểm tra chất lượng thiết bị trước khi lắp đặt

• Chuẩn bị đầy đủ dụng cụ thi công

Bước 3: Gia công và lắp đặt thiết bị trong tủ

• Lắp đặt các thiết bị như aptomat, contactor, relay, PLC… theo sơ đồ

• Cố định thiết bị chắc chắn, bố trí khoa học

• Đảm bảo khoảng cách an toàn giữa các thiết bị

Bước 4: Đấu nối dây điện

• Thực hiện đấu nối theo đúng sơ đồ kỹ thuật

• Phân biệt rõ dây nguồn, dây điều khiển

• Đánh số và ghi chú dây để dễ bảo trì

Bước 5: Kiểm tra và chạy thử

• Kiểm tra lại toàn bộ mối nối, độ chắc chắn

• Đo kiểm điện áp, dòng điện, đảm bảo đúng thông số

• Chạy thử hệ thống để kiểm tra hoạt động thực tế

Bước 6: Hoàn thiện và bàn giao

• Vệ sinh tủ điện, đảm bảo gọn gàng, an toàn

• Hướng dẫn vận hành cho người sử dụng

• Bàn giao hồ sơ kỹ thuật, sơ đồ đấu nối

Lưu ý quan trọng

• Tuân thủ tiêu chuẩn an toàn điện trong suốt quá trình lắp đặt

• Sử dụng thiết bị chính hãng, có nguồn gốc rõ ràng

• Nên thực hiện bởi đơn vị có chuyên môn và kinh nghiệm

Tiêu chí lựa chọn đơn vị lắp đặt tủ điện điều khiển uy tín

Việc lựa chọn đúng đơn vị lắp đặt tủ điện điều khiển không chỉ ảnh hưởng đến hiệu quả vận hành mà còn quyết định đến độ an toàn và tuổi thọ của toàn bộ hệ thống điện. Dưới đây là những tiêu chí quan trọng bạn nên cân nhắc:

Kinh nghiệm và năng lực thực tế

Ưu tiên các đơn vị có nhiều năm hoạt động trong lĩnh vực thiết kế – thi công hệ thống điện. Những đơn vị từng triển khai nhiều dự án thực tế (nhà máy, xí nghiệp, tòa nhà…) sẽ có kinh nghiệm xử lý tình huống tốt hơn và đảm bảo chất lượng thi công.

Đội ngũ kỹ sư chuyên môn cao

Một đơn vị uy tín cần có đội ngũ kỹ sư, kỹ thuật viên được đào tạo bài bản, am hiểu về hệ thống điện và tự động hóa. Điều này giúp đảm bảo việc thiết kế, đấu nối và vận hành tủ điện đúng kỹ thuật, hạn chế sự cố phát sinh.

Tuân thủ tiêu chuẩn kỹ thuật (TCVN, IEC)

Đơn vị lắp đặt cần đảm bảo thi công theo các tiêu chuẩn an toàn điện như TCVN hoặc IEC. Việc tuân thủ tiêu chuẩn giúp hệ thống vận hành ổn định, giảm nguy cơ cháy nổ, rò điện và tăng độ bền thiết bị.

Chất lượng vật tư và thiết bị sử dụng

Các thiết bị trong tủ điện như ACB, MCCB, relay, contactor… cần có nguồn gốc rõ ràng, chính hãng. Việc lựa chọn vật tư chất lượng cao sẽ giúp hệ thống hoạt động ổn định và ít hư hỏng.

Chính sách bảo hành và hỗ trợ sau lắp đặt

Chế độ bảo hành, bảo trì định kỳ và hỗ trợ kỹ thuật nhanh chóng là yếu tố quan trọng. Điều này giúp bạn yên tâm trong quá trình sử dụng và giảm thiểu thời gian gián đoạn khi có sự cố.

Lắp Tủ Điện Điều Khiển Toàn Diện Cho Các Ngành Công Nghiệp - Thiên Phú Thịnh

Trong kỷ nguyên tự động hóa, hệ thống tủ điện điều khiển và biến tần đóng vai trò là "bộ não" giúp tối ưu hóa hiệu suất, tiết kiệm năng lượng và đảm bảo an toàn vận hành. Chúng tôi tự hào cung cấp các giải pháp chuyên biệt cho từng lĩnh vực cụ thể tiêu biểu như:

1. Ngành Bê Tông Ly Tâm (Centrifugal Concrete Industry)

Cung cấp tủ điện và biến tần chuyên dụng cho:

• Máy quay ly tâm.

• Máy hàn lồng và các thiết bị liên quan trong dây chuyền sản xuất bê tông.

2. Ngành Xi Măng (Cement Industry)

Hệ thống điều khiển ổn định cho các thiết bị công suất lớn:

• Máy nghiền bi, hệ thống cân định lượng.

• Máy nén khí và các hệ thống phụ trợ.

3. Ngành Thép (Steel Industry)

Giải pháp tối ưu cho môi trường sản xuất khắc nghiệt:

• Dây chuyền cán thép tốc độ cao.

• Máy xả băng, máy uốn và các máy gia công kim loại.

4. Hệ Thống Xử Lý Nước Thải (Wastewater Treatment System)

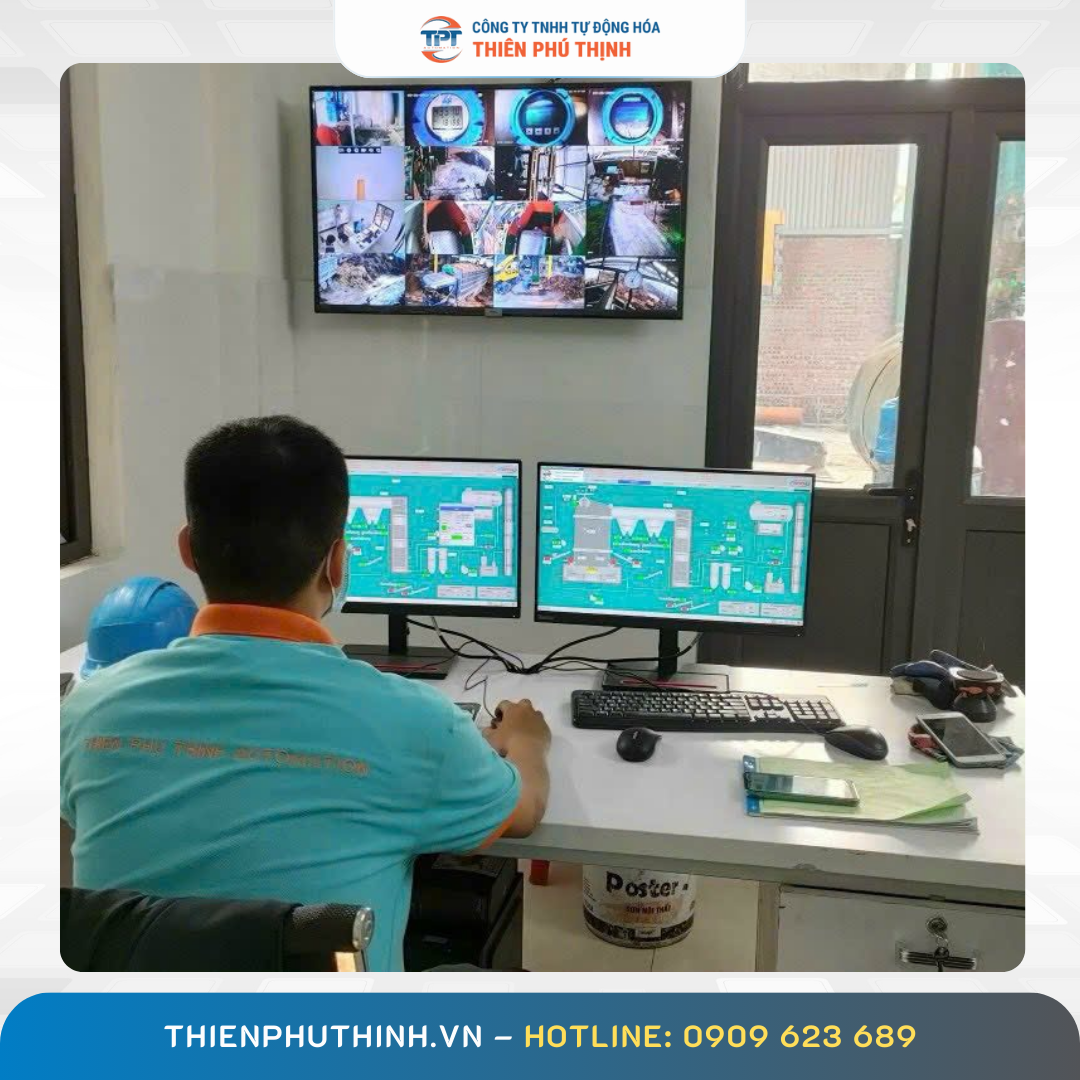

• Tủ điện tích hợp PLC và HMI giúp giám sát và điều khiển thông minh các trạm xử lý nước thải, đảm bảo quy trình vận hành liên tục và chính xác.

5. Hệ Thống Cẩu Trục - Cẩu Tháp (Tower Crane System)

Đảm bảo độ chính xác và an toàn tuyệt đối trong nâng hạ:

• Điều khiển động cơ nâng hạ, dầm biên.

• Hệ thống mâm xoay và các cơ cấu chuyển động của cẩu trục.

6. Ngành Giấy (Paper Industry)

Tối ưu hóa quy trình sản xuất phức tạp:

• Máy nghiền, bơm thủy lực.

• Dây chuyền xeo giấy, máy cán sóng và các thiết bị phụ trợ khác.

Thiên Phú Thịnh – Đơn vị thiết kế và thi công tủ điện điều khiển chuyên nghiệp

Thiên Phú Thịnh là đơn vị chuyên thiết kế, gia công và lắp đặt tủ điện điều khiển được nhiều doanh nghiệp tin tưởng lựa chọn. Với kinh nghiệm thực tế trong nhiều dự án công nghiệp và dân dụng, Thiên Phú Thịnh mang đến giải pháp tối ưu, đảm bảo an toàn và hiệu quả vận hành cho hệ thống điện.

Kinh nghiệm và năng lực triển khai thực tế

Thiên Phú Thịnh đã tham gia thiết kế và thi công nhiều hệ thống tủ điện cho:

• Nhà máy sản xuất, khu công nghiệp

• Hệ thống xử lý nước

• Tòa nhà, trung tâm thương mại

• Hệ thống bơm, HVAC

Đơn vị có khả năng triển khai từ những tủ điện đơn giản đến hệ thống điều khiển tự động hóa phức tạp, đáp ứng đa dạng nhu cầu của khách hàng.

Sử dụng thiết bị chính hãng, chất lượng cao

Thiên Phú Thịnh chú trọng lựa chọn các thiết bị điện từ những thương hiệu uy tín nhằm đảm bảo độ ổn định và an toàn cho hệ thống.

Việc sử dụng linh kiện chất lượng cao giúp:

• Giảm thiểu sự cố trong quá trình vận hành

• Tăng tuổi thọ thiết bị

• Đảm bảo hiệu suất làm việc lâu dài

Dịch vụ hậu mãi và bảo hành uy tín

Không chỉ dừng lại ở thi công, Thiên Phú Thịnh còn cung cấp dịch vụ:

• Bảo trì, bảo dưỡng định kỳ

• Sửa chữa và nâng cấp hệ thống

• Hỗ trợ kỹ thuật nhanh chóng

Chính sách hậu mãi rõ ràng giúp khách hàng yên tâm trong suốt quá trình sử dụng.

Với đội ngũ kỹ thuật giàu kinh nghiệm, quy trình chuyên nghiệp và cam kết chất lượng, Thiên Phú Thịnh là lựa chọn đáng tin cậy cho các doanh nghiệp đang tìm kiếm đơn vị thiết kế và thi công tủ điện điều khiển hiệu quả, an toàn và bền vững.
