Việc hiểu rõ các ký hiệu trên biến tần không chỉ dừng lại ở việc đọc tên, mà còn là chìa khóa để đảm bảo an toàn thiết bị, tối ưu hóa hiệu suất và rút ngắn thời gian bảo trì. Bài viết này sẽ thuyết minh chi tiết về cách giải mã hệ thống ngôn ngữ kỹ thuật này dựa trên dòng sản phẩm Simphoenix – một trong những thương hiệu đang dẫn đầu về tính thực dụng và hiệu quả tại thị trường Việt Nam.

1. Tầm quan trọng của việc hiểu ký hiệu biến tần trong mạch điện

Trong bất kỳ sơ đồ thiết kế hệ thống điện nào, ký hiệu biến tần trong mạch điện thường được biểu diễn dưới dạng một khối chức năng có các đầu vào (Input) và đầu ra (Output) đặc thù. Hiểu đúng các ký hiệu này giúp người thiết kế:

• Tránh đấu nối nhầm lẫn: Đảm bảo nguồn cấp vào đúng chân động lực, tránh hiện tượng cháy nổ do cấp nhầm nguồn vào chân điều khiển.

• Lập trình chính xác: Biết rõ chân nào là chân chạy thuận (FWD), chạy nghịch (REV) hay chân tín hiệu analog (4-20mA/0-10V).

• Tương thích hệ thống: Kết nối nhịp nhàng với PLC, HMI thông qua các giao thức truyền thông được ký hiệu hóa.

2. Giải mã các ký hiệu trên biến tần: Từ nhãn máy đến sơ đồ đấu nối

Để đọc hiểu một chiếc biến tần, chúng ta cần phân tích qua 3 lớp thông tin: Nhãn máy (Nameplate), Cụm động lực và Cụm điều khiển.

2.1. Ký hiệu trên nhãn máy (Nameplate)

Đây là thông tin đầu tiên bạn tiếp cận khi cầm thiết bị trên tay. Theo tài liệu của Simphoenix, các thông số này quyết định sự sống còn của thiết bị:

• Input (Đầu vào): Thường ký hiệu là 1PH (1 pha) hoặc 3PH (3 pha), đi kèm dải điện áp như 220V hoặc 380V. Việc nắm rõ ký hiệu biến tần về điện áp giúp bạn chọn đúng CB và dây dẫn.

• Output (Đầu ra): Ký hiệu dải tần số (thường là 0.0~400.0Hz hoặc cao hơn) và dòng điện định mức (A).

• Model Code: Đây là "chứng minh thư" của máy. Ví dụ: Dòng E500 hay DX100. Mỗi ký tự trong Model Code đều chứa đựng thông tin về công suất, cấp điện áp và phiên bản phần cứng.

2.2. Ký hiệu tại cầu đấu động lực (Power Terminals)

Đây là khu vực chịu dòng điện lớn, các ký hiệu thường gặp bao gồm:

• R, S, T (hoặc L1, L2, L3): Các đầu nối nguồn cấp vào. Đối với biến tần 1 pha, bạn sẽ thấy ký hiệu L - N.

• U, V, W: Các đầu nối ra động cơ. Tuyệt đối không cấp nguồn vào cụm này.

• P+ và PB (hoặc BR): Ký hiệu cho việc lắp điện trở xả. Đây là bộ phận cực kỳ quan trọng trong các ứng dụng cần dừng nhanh hoặc tải có quán tính lớn như máy nâng hạ, máy ly tâm.

• Ground (E hoặc ký hiệu tiếp địa): Đảm bảo an toàn và triệt tiêu nhiễu điện từ.

2.3. Ký hiệu cụm điều khiển (Control Terminals)

Đây là nơi "giao tiếp" giữa biến tần và con người (hoặc bộ điều khiển trung tâm):

• Digital Input (DI): Thường là các chân X1, X2... hoặc S1, S2... dùng để lệnh Run/Stop, chọn đa cấp tốc độ.

• Analog Input (AI): Ký hiệu là AI1, AI2 hoặc VCI, CCI. Đây là nơi nhận tín hiệu từ biến trở hoặc cảm biến.

• Relay Output (TA/TB/TC): Ký hiệu các cặp tiếp điểm thường đóng/thường mở để báo lỗi hoặc báo trạng thái đang chạy.

3. Cách đọc tài liệu biến tần (Manual/Datasheet) hiệu quả

Một cuốn tài liệu kỹ thuật có thể dài hàng trăm trang. Để không bị "ngợp", bạn cần quy trình đọc theo các bước thuyết minh sau:

Bước 1: Tra cứu bảng lựa chọn mã (Selection Table)

Trước khi lắp đặt, hãy đối chiếu mã sản phẩm của mình với bảng tổng quát trong tài liệu. Tài liệu Simphoenix 2025 chỉ rõ sự khác biệt giữa dòng DL100 (chuyên tải nhẹ, bơm quạt) và DX100 (tải nặng, điều khiển Vector). Việc này giúp bạn xác định được khả năng quá tải (150% trong 60s hay 180% trong 2s).

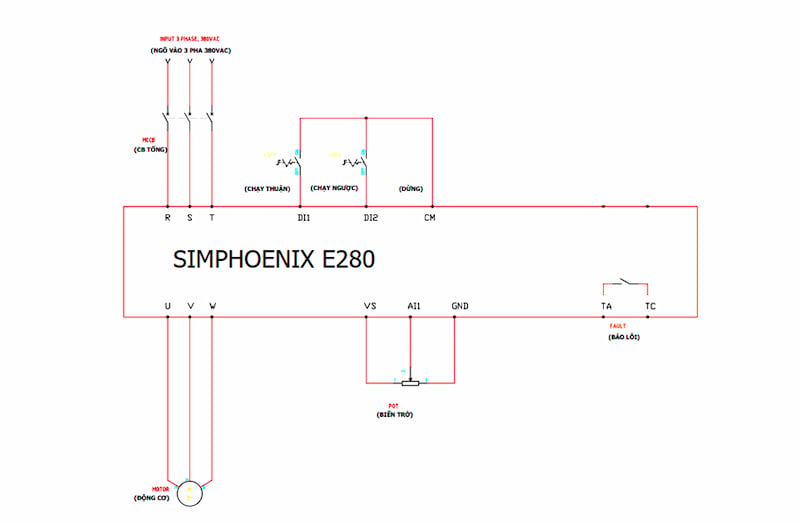

Bước 2: Xem sơ đồ đấu dây tổng quát (Basic Wiring Diagram)

Mỗi dòng máy như E500 hay E280 đều có sơ đồ mẫu. Hãy chú ý đến các đường kẻ đậm (mạch động lực) và đường kẻ mảnh (mạch điều khiển). Đây là nơi bạn thấy rõ nhất ký hiệu biến tần trong mạch điện thực tế sẽ trông như thế nào.

Bước 3: Tra cứu bảng mã lỗi (Fault Codes)

Đây là phần quan trọng nhất khi sửa chữa. Thay vì đoán mò, hãy nhìn vào màn hình LED.

• OC (Over Current): Lỗi quá dòng.

• OV (Over Voltage): Lỗi quá áp.

• OH (Over Heat): Lỗi quá nhiệt khối công suất. Tài liệu sẽ chỉ ra nguyên nhân (do tải nặng, dây ngắn mạch hay thời gian tăng tốc quá ngắn) và cách khắc phục tương ứng.

Bước 4: Nhóm thông số cài đặt (Parameter Groups)

Biến tần hiện đại chia thông số thành từng nhóm. Ví dụ ở Simphoenix:

• Nhóm F0: Các thông số cơ bản (Nguồn lệnh, tần số max, thời gian tăng/giảm tốc).

• Nhóm F2: Thông số motor (Công suất, dòng điện, số cực).

• Nhóm F5: Cấu hình chân đầu vào/đầu ra.

4. Phân tích thực tế qua dòng biến tần Simphoenix

Dựa trên tài liệu "Thông số cơ bản biến tần Simphoenix", chúng ta thấy một ví dụ điển hình về tính logic trong ký hiệu:

• F0.00=01: Chọn nguồn đặt tốc độ bằng biến trở ngoài (AI).

• F0.02=0001: Chọn lệnh chạy từ Terminal ngoài thay vì nhấn nút trên mặt máy.

Việc chuẩn hóa các ký hiệu biến tần này giúp kỹ sư có thể chuyển đổi giữa các dòng máy khác nhau mà không mất quá nhiều thời gian làm quen lại từ đầu.

5. Những lưu ý "sống còn" khi làm việc với các ký hiệu trên biến tần

1. Sự khác biệt giữa các hãng: Dù có tiêu chuẩn chung, nhưng một số hãng ký hiệu chân chung là COM, trong khi hãng khác lại là GND hoặc DCM. Luôn phải kiểm tra tài liệu đi kèm (Manual) thay vì áp dụng thói quen cũ.

2. Ký hiệu an toàn: Các biểu tượng hình tam giác có dấu sét hoặc cảnh báo nhiệt độ là những vùng cấm chạm vào khi máy đang cấp điện hoặc vừa mới ngắt điện (do tụ điện còn tích tích năng lượng).

3. Môi trường lắp đặt: Các ký hiệu như IP20 hay IP65 trên tài liệu cho biết khả năng chống bụi và nước. Đừng bao giờ lắp một biến tần IP20 ở nơi có độ ẩm cao mà không có tủ điện bảo vệ.

6. Tài liệu tham khảo

Hiểu rõ ký hiệu biến tần và kỹ năng đọc tài liệu chính là ranh giới giữa một thợ điện thông thường và một kỹ sư tự động hóa chuyên nghiệp. Sự tỉ mỉ trong việc tra cứu từng mã thông số sẽ giúp bạn làm chủ thiết bị, kéo dài tuổi thọ cho động cơ và hệ thống máy móc.

Để có cái nhìn chi tiết và trực quan nhất về các sơ đồ đấu nối và bảng thông số kỹ thuật chuẩn công nghiệp, bạn có thể tham khảo bộ tài liệu hướng dẫn đầy đủ từ các chuyên gia tại Siêu Thị Biến Tần.

Bạn có thể xem và tải tài liệu hướng dẫn chi tiết tại đây:

Tong quan bien tan SIMPHOENIX 2025.pdf - Google Drive
THÔNG SỐ CƠ BẢN BIẾN TẦN SIMPHOENIX.pdf - Google Drive

7. THÔNG SỐ CƠ BẢN BIẾN TẦN E500

7.1 Cài đặt điều khiển

Thông số	Giá trị	Chức năng / Mô tả
F0.00	01	Chọn nguồn đặt tốc độ bằng biến trở kênh AI
F0.00	0	Điều chỉnh tốc độ bằng bàn phím (▼ / ▲)
F0.00	03	Điều chỉnh tốc độ bằng biến trở trên biến tần
F0.02	0001	Chọn RUN/STOP từ terminal; khóa chạy nếu X1-CM đóng sẵn khi cấp nguồn
F0.02	1001	Cho phép chạy nếu X1-CM đã đóng sẵn khi cấp nguồn
F0.02	0000	Cho phép RUN/STOP trực tiếp trên bàn phím biến tần
F0.03	0.0 Hz	Giới hạn tần số thấp
F0.04	50.0 Hz	Giới hạn tần số cao
F1.04	… Hz	Giới hạn tần số khi điều khiển bằng ngõ AI (biến trở)
F0.05	… giây	Thời gian tăng tốc từ 0Hz đến tần số tối đa
F0.06	… giây	Thời gian giảm tốc từ tần số tối đa về 0Hz
F3.08	6	Hiển thị giá trị tần số cài bằng biến trở khi dừng
F1.08	11	Thiết lập chức năng X1: Chạy thuận
F1.09	12	Thiết lập chức năng X2: Chạy nghịch
F0.02	xx21	Cho phép dừng bằng nút nhấn tự giữ (F1.10 = 9 → X3 = STOP)
F1.13	0	Ngõ ra số báo RUN
F1.13	8	Ngõ ra số báo lỗi
F1.14	0	Ngõ ra relay (TA-TC) báo RUN
F1.14	8	Ngõ ra relay (TA-TC) báo lỗi
F3.10	3	Khôi phục thông số mặc định của biến tần

7.2. Cài đặt thông số motor

(Tham khảo trực tiếp trên nhãn motor)

Thông số	Giá trị	Chức năng / Mô tả
F7.00	0	Chế độ điều khiển V/F
F7.00	1	Chế độ điều khiển Vector
F7.01	… kW	Công suất định mức motor
F7.02	… V	Điện áp định mức motor
F7.03	… A	Dòng điện định mức motor
F7.04	… Hz	Tần số định mức motor
F7.05	… RPM	Tốc độ định mức motor

7.3 Cách nhập thông số

Ví dụ đổi giá trị F0.02 từ 1000 sang 0001:

1. Nhấn SET để vào menu

2. Chọn nhóm F0.00

3. Di chuyển đến F0.02

4. Nhấn SET để chỉnh sửa

5. Dùng phím ▲ / ▼ thay đổi giá trị từ 1000 → 0001

6. Nhấn SET để lưu

7. Nhấn ESC để thoát

Tham khảo tài liệu E500 Series để biết thêm nhiều chức năng nâng cao khác.
