Thiết kế tủ điện điều khiển hệ thống lọc bụi túi vải

Hệ thống lọc bụi túi vải là gì? Tại sao nên thiết kế tủ điện điều khiển hệ thống lọc bụi túi vải? Giải pháp vận hành tủ điều khiển hệ thống lọc bụi túi vải như thế nào? Mời bạn xem ngay bài viết dưới đây!

Đối với các nhà máy sản xuất như ngành lò hơi thường phát sinh bụi trong quá trình hoạt động. Điều này đặt ra các yêu cầu xử lý khí bụi thải để đảm bảo môi trường làm việc an toàn cũng như đảm bảo các tiêu chuẩn về khi thải theo quy định của pháp luật. Đặc biệt đối với các nhà máy xi măng, sản xuất bột đá vôi và các nhà máy thức ăn chăn nuôi, giấy gỗ, đường, bột ngọt, nước uống bụi trong các nhà máy phát sinh từ sản phẩm hoặc nguyên liệu cho sản xuất. Bụi phát sinh từ các quá trình vận chuyển, lưu kho, thu hồi, nhập nguyên liệu, đốt than, trấu, củi, biomass cho lò hơi cấp hơi.

Hệ thống lọc bụi túi vải là gì?

Hệ thống lọc bụi túi để thu hồi nguyên vật liệu cho một số khâu nhằm tiết kiệm được một lượng đáng kể sản phẩm và nguyên liệu sản xuất. Góp phần giảm các hao hụt và nâng cao hiệu quả sản xuất đồng thời đảm bảo môi trường lao động.

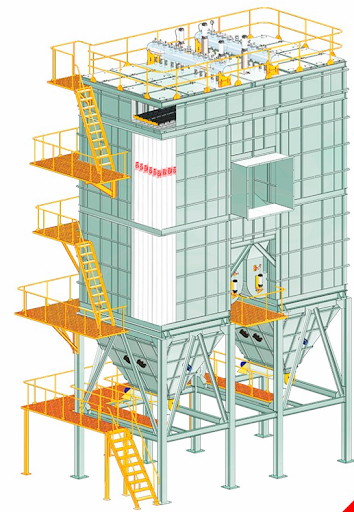

Hình 1: Tổng quan hệ thống lọc bụi túi vải

Tùy theo công suất xử lý mà hệ lọc bụi túi vải sẽ có nhiều ngăn khác nhau (compartment hoặc block). Mỗi block sẽ có nhiều van giũ bụi (pulse valve) và 1 hay 2 ben khí nén để cách ly từng ngăn với hệ lọc túi hoặc cho phép bụi khí đi vào ngăn lọc. Khói được hút từ miệng vào của hệ thống lọc bụi nhờ quạt hút, bụi sẽ va đập vào thành, các hạt bụi lớn sẽ rớt xuống phễu. Bụi mịn còn sót lại được bám vào túi lọc bụi và khí sạch thoát ra ngoài. Bụi được giữ lại trên bề mặt bên ngoài của túi lọc do áp suất âm của quạt hút, chỉ có khí sạch được xuyên qua lớp vải, sau đó đi theo miệng khung thoát ra ngoài. Bụi được loại bỏ khỏi bề mặt túi lọc bụi bởi áp suất của khí nén bắn vào trong lòng túi lọc thông qua hệ thống van điện từ và bộ góp khí nén. Trong suốt quá trình làm sạch, bụi rơi vào phễu và được chuyển đi thông qua hệ thống xả như van rotary và vít tải vận chuyển dưới đáy phễu của hệ thống lọc bụi.

Xem thêm: Các thiết bị lò hơi, thiết bị nồi hơi công nghiệp

Giải pháp thiết kế tủ điện điều khiển hệ thống lọc bụi túi vải:

Hiểu được yêu cầu hoạt động của hệ thống lọc bụi túi vải. Công ty TNHH Tự động hóa Thiên Phú Thịnh giới thiệu giải pháp tủ điện như sau:

  • Hệ thống lọc bụi túi vải được điều khiển và giám sát thông qua PLC và màn hình HMI
  • Các tín hiệu nhiệt độ, chênh áp suất sẽ được truyền về PLC
  • Tủ điện được trang bị công tắc chọn chế độ chạy cho các động cơ van xoay và vít tải tro
  • Trên màn hình được trang bị nút lựa chọn chế độ AUTO/MAN. Tại chế độ MAN từng block sẽ được giũ bằng nút nhấn MAN riêng biệt, tại chế độ AUTO toàn hệ thống lọc bụi sẽ được hoàn toàn tự động theo chênh áp túi lọc hoặc theo thời gian cài đặt sẵn tùy theo điều kiện nào đến trước.
  • Ngoài ra TPT còn bổ sung thêm các nút nhấn EMER dùng để sử dụng trong các trường hợp khẩn cấp hoặc cách ly từng ngăn túi lọc.

Tủ điều khiển hệ thống lọc bụi túi vải:

Tủ điện hệ thống lọc bụi túi vải sử dụng bộ điều khiển PLC và màn hình HMI do TPT nhập khẩu và phân phối…. Tất cả các đối tượng đều được kết nối và có thể được điều khiển một cách hoàn toàn tự động mà không cần bất kỳ sự can thiệp nào thông qua các thông số đã cài đặt sẵn.

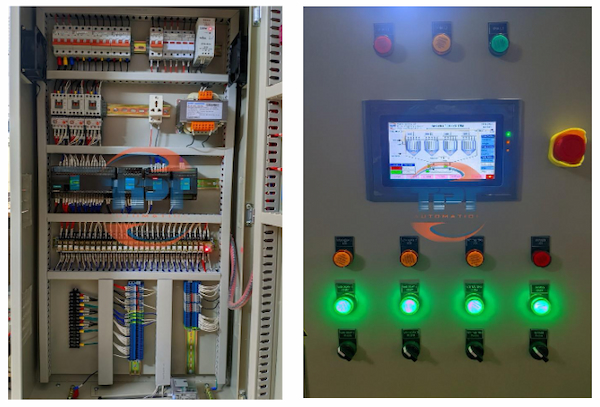

Hình 2: Tủ điện điều khiển hệ thống lọc bụi túi vải

Giao diện điều khiển hệ thống lọc bụi túi vải:

Giao diện được thiết kế thân thiện, đầy đủ. Người vận hành dễ dàng chọn chế độ hoạt động cho hệ thống, áp suất và thời gian để hệ thống lọc bụi hoạt động. Đồng thời bao quát được:

  • Trạng thái làm việc van giũ bụi, ben khí nén
  • Trạng thái nước các động cơ
  • Thời gian đã hoạt động
  • Số lần giũ bụi của từng van.

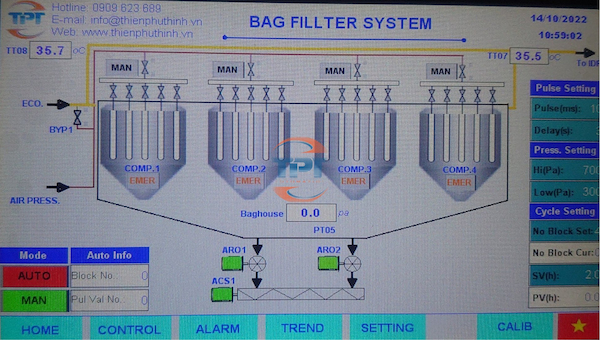

Hình 3: Giao diện trang chủ

Người vận hành chỉ cần cài đặt các thông số yêu cầu của hệ thống. Sau đó nhấn nút MAN hoặc AUTO để chọn chế độ hoạt động và khởi động hệ thống. Bộ điều khiển PLC sẽ dựa trên các thông số đã nhập. Hoặc chọn sẽ tự động tính toán và điều khiển trong suốt quá trình hoạt động.

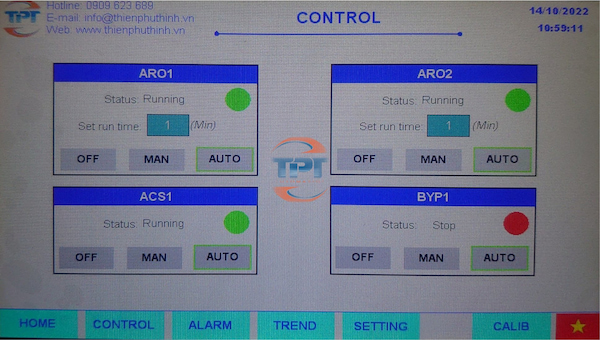

Hình 4: Giao diện lựa chọn chế độ điều khiển động cơ

Hình 5: Giao diện ghi lại lịch sử các cảnh báo

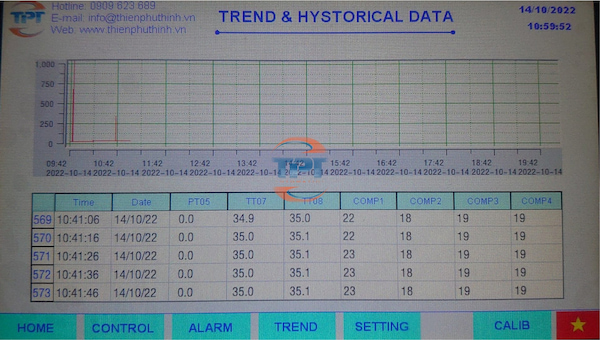

Hình 6: Giao diện ghi lại lịch sử các giá trị nhiệt độ và số lần giũ

Ưu điểm của tủ điện điều khiển hệ thống lọc bụi túi vải do TPT cung cấp:

  • Tủ điện điều khiển tập trung các thiết bị trong hệ thống lọc bụi túi. Các thiết bị vận hành hoàn toàn tự động giúp hạn chế sự phụ thuộc vận hành của con người.
  • Trạng thái hoạt động; thời điểm, thời gian, thứ tự hoạt động các van được kiểm soát tự động giúp duy trì sự ổn định cho hệ thống.
  • Giao diện giám sát và điều khiển thân thiện, dễ cài đặt và sử dụng.
  • Giao diện giám sát và điều khiển có thể nâng cấp để truy cập ở bất cứ nơi đâu thông qua điện thoại hoặc máy tính có kết nối Internet.
  • Lưu số lỗi đã xảy ra cho từng van và động cơ.
  • Lưu số lần giũ đã hoạt động cho block

Nhận ngay tư vấn thiết kế tủ điện điều khiển máy móc thiết bị theo yêu cầu qua Hotline/Zalo: 0909 623 689. TPT đảm bảo không làm bạn thất vọng!
