Lắp biến tần cho quạt hút bụi nhà máy gỗ tiết kiệm điện tối ưu

Hiện nay, hầu như các hệ thống bụi trong ngành gỗ do các đơn vị chế tạo hệ thống đều trang bị sẳn biến tần điều khiển quạt hút. Vậy tại sao cần lắp biến tần cho quạt hút công nghiệp? Mời bạn tìm lời giải đáp qua bài viết dưới đây!

Khảo sát thực tế giải pháp điều khiển quạt hút bụi xưởng gỗ

Hệ thống quạt hút bụi hiện tại của nhà máy hoạt động với 4 quạt hút công suất 45KW. Khởi động trực tiếp theo phương pháp cổ điển Sao-Tam giác. Quạt hút bụi công nghiệp hoạt động ở tốc độ định mức và không thay đổi tốc độ trong quá trình sử dụng.

Hệ thống đường ống hút bụi đến từng khu vực máy sản xuất. Xưởng hiện tại có 14 dàn máy chế biến gỗ. Khi dàn máy hoạt động thì hệ thống ben chắn mở ra giúp bụi gỗ tạo ra trong quá trình sản xuất được hút ra ngoài. Hệ thống ben chắn đóng lại khi máy chế biến gỗ ngưng sản xuất hoặc ngắt điện.

Tại sao cần sử dụng biến tần cho quạt hút bụi gỗ?

Với hiện trang hệ thống quạt hút bụi như trên, nếu không sử dụng biến tần cho quạt hút sẽ như thế nào?

• Các Quạt hút được khởi động trực tiếp hằng ngày với phương pháp cổ điển làm cho dòng điện lúc khởi động tăng cao (3-6 lần). Gây sụt áp trong quá trình khởi động, tiêu tốn điện năng. Thậm chí có thể ảnh hưởng đến nguồn điện cấp cho các máy khác trong quá trình khởi động.
• Quá trình khởi động trực tiếp, motor phải chuyển nhanh từ trạng thái nghỉ sang tốc độ lớn trong thời gian ngắn. Khiến cơ cấu truyền động đi kèm và motor giảm tuổi thọ.
• Sau quá trình khởi động quạt hoạt động với tốc độ không đổi. Khi nhu cầu sản xuất thay đổi hoặc quá trình sửa chữa khắc phục sự cố buộc một số dàn máy phải ngưng hoạt động. Nhưng quạt hút vẫn duy trì một cấp tốc độ gây lãng phí công suất. Dẫn đến chi phí điện phải trả cho phần dư thừa là không nhỏ.

Lắp biến tần cho quạt hút bụi - giải pháp tối ưu trong sản xuất gỗ

Các vấn đề tồn đọng nêu ở trên sẽ được khắc phục triệt để khi sử dụng hệ biến tần Simphoenix điều khiển hệ thống quạt hút bụi:

GIẢI PHÁP SỬ DỤNG BIẾN TẦN SIMPHOENIX ĐIỀU KHIỂN QUẠT CỦA HỆ THỐNG HÚT BỤI NHÀ MÁY GỖ

Biến tần Simphoenix vai trò như một bộ khởi động mềm cho động cơ giúp kiểm soát dòng khởi động. Giúp khắc phục tình trạng sụt áp khi khởi động trên motor công suất lớn. Hơn nữa biến tần còn có nhiều chức năng bảo vệ motor trong quá trình hoạt động như: quá áp, quá tải, quá nhiệt, thấp áp… nâng cao tuổi thọ motor.

Tốc độ quạt lúc khởi động sẽ được tăng từ trạng thái nghỉ tới tốc độ định mức với một khoảng thời gian tăng tốc cụ thể. Việc này giúp tăng tuổi thọ cơ cấu truyền động, giảm chi phí bảo trì định kỳ cho cơ cấu này.

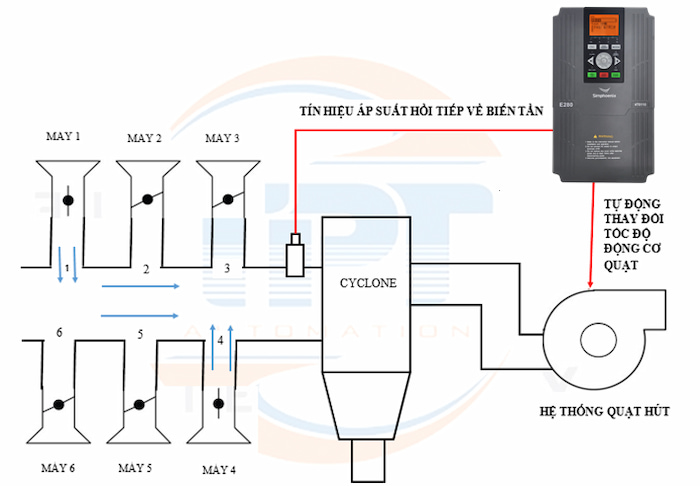

Trong quá trình hoạt động, tốc độ biến tần sẽ được điều chỉnh hoàn toàn tự động dựa theo áp suất thực tế trên đường hút. Áp suất trên đường hút sẽ luôn được duy trì nhằm đảm bảo hiệu quả hút bụi, biến tần sẽ điều khiển quạt chạy với tốc độ vừa đủ để duy trì áp suất này. Khi một máy trong dây chuyền ngưng hoạt động, hệ thống ben được đóng lại làm tăng áp suất âm đường hút. Lúc này biến tần sẽ điều khiển quạt giảm tốc độ và ngược lại. Việc điều khiển này giúp hệ thống hoạt động tối ưu, tránh lãng phí công suất lớn so với trường hợp chạy trực tiếp.

Với ứng dụng tải biến thiên như trong trường hợp của quạt hút gió. Thì Công suất điện tiêu thụ tỉ lệ bậc 3 với tốc độ quạt hút. Nên việc thay đổi tốc độ sẽ mang lại hiệu quả rất lớn trong việc tiết kiệm điện.

Xem thêm:

• Biến tần máy cnc loại nào tốt? Cung cấp biến tần cnc
• Hệ thống hút lọc bụi là gì? Thiết kế hệ thống hút lọc bụi công nghiệp

Lắp biến tần cho quạt hút bụi tiết kiệm điện như thế nào?

Dựa trên tính toán theo số liệu thực tế khảo sát tại một nhà máy chế biến gỗ:

Hiện trạng hệ thống quạt hút bụi trước khi lắp đặt biến tần Simphoenix:

Công suất điện tiêu thụ cho 1 Quạt trong 1 giờ:

Dòng điện I (A)	Điện áp U (V)	CosØ	Hiệu suất n (%)	Công suất tiêu thụ P: P = √3*U*I* CosØ/n (kW)
63	380	875	92.5	39.23

Thời gian hoạt động mỗi quạt là 16h/ngày. Với hệ số tải 100% thì công suất tiêu thụ trong 1 ngày cho hệ thống 4 quạt như sau:

P mỗi quạt (kW)	Số giờ/ngày H	Hệ số tiêu thụ điện n (%)	Số lượng quạt	CS Điện mỗi ngày P_ngày = P*4*H*n  (kW)
39.23	16	100%	04	2510.72

Giá tiền điện ước tính phải trả:

P_ngày (kW)	ĐG (VND)	Tiền điện/ngày T_ngày = P_ngày * ĐG	Tiền điện/tháng T_tháng = T_ngày * 30
2510.72	2,120	5,322,726	159,681,792

Sau khi lắp biến tần Simphoenix cho quạt hút bụi:

Biến tần Simphoenix sẽ cải thiện hiệu suất motor từ 92.5% lên 96%. Lúc này công suất tiêu thụ cho 1 quạt trong 1 giờ:

Dòng điện I (A)	Điện áp U (V)	CosØ	Hiệu suất n (%)	Công suất tiêu thụ P P = √3*U*I* CosØ/n (kW)
63	380	0.875	96	37.79

Với hiện trạng hoạt động hiện tại, ít nhất mỗi biến tần sau khi lắp giảm được tốc độ motor xuống 2Hz. Và hoạt động ở 48Hz thì hệ số tiết kiệm điện năng sẽ được tính như sau:

P1/P2 = (n1/n2)³ = (48/50)³ = 0.885

Vậy hệ thống sau khi lắp biến tần Simphoenix cho quạt hút sẽ tiết kiệm được ít nhất 10%. Công suất tiêu thụ trong ngày như sau:

P mỗi quạt (kW)	Số giờ/ngày H	Hệ số tiêu thụ điện n  (%)	Số lượng quạt	CS Điện mỗi ngày P_ngày = P*4*H*n  (kW)
37.79	16	90%	04	2176.93

Giá tiền điện ước tính phải trả:

P_ngày (kW)	ĐG (VND)	Tiền điện/ngày T_ngày = P_ngày * ĐG	Tiền điện/tháng T_tháng = T_ngày * 30
2176.93	2,120	4,615,087	138,452,624

So sánh chi phí và thời gian thu hồi vốn trước và sau khi lắp biến tần cho quạt hút:

Thời điểm	Tiền điện phải trả chưa lắp biến tần	Tiền điện phải trả sau khi lắp biến tần	Tiền tiết kiệm
1 ngày	5.322.726	4.615.087	707.638
1 tháng	159.681.792	138.452.624	21.229.168
1 năm	1.916.181.504	1.661.431.488	254.750.016
Chi phí đầu tư trọn gói			195.800.000
Thời gian thu hồi vốn			9,3 THÁNG

Giải pháp tiết kiệm điện trong sản xuất gỗ: Lắp biến tần cho quạt hút

Thực tế cho thấy, các hệ thống hút bụi nhà máy chế biến gỗ thường có hệ số dư tải cao hơn khá nhiều. Nên sau khi sử dụng biến tần điều khiển quạt hút, phần tiết kiệm điện sẽ lớn hơn so với các con số được tính trên đây.

• Theo thực tế sau khi triển khai lắp biến tần Simphoenix cho hệ thống. Hệ số tiết kiệm điện đã triễn khai ở các nhà máy thường khoảng 15 – 30%.

• Việc lắp biến tần Simphoenix mang đến rất nhiều lợi ích. Ngoài việc tiết kiệm điện, còn tăng tuổi thọ động và hệ thống cơ khí, giảm chi phí bảo trì cho hệ thống.

• Chỉ tính riêng phần tiết kiệm điện. Với chi phí đầu tư chọn gói là 800.000 VNĐ, chỉ cần 9,3 tháng là Quý Khách Hàng đã thu hồi lại vốn. Trong khi tuổi thọ trung bình của thiết bị biến tần khoảng 5 – 6 năm. Đồng thời, biến tần Simphoenix được bảo hành đến 24 tháng.

 ----> Thiên Phú Thịnh tổng đại lý phân phối thương hiệu biến tần Simphoenix. Liên hệ ngay hotline 0909.623.689 để được tư vấn, khảo sát, và tính toán thực tế tại nhà máy.
