Vỏ tủ điện 600x800x300 ứng dụng lắp đặt tủ điện chuẩn

Trong hệ thống điện dân dụng và công nghiệp, việc lựa chọn vỏ tủ phù hợp kích thước giúp đảm bảo an toàn, thẩm mỹ và thuận tiện thi công.Với thiết kế chắc chắn, không gian lắp đặt rộng rãi và dễ bố trí thiết bị, vỏ tủ điện 600x800x300 phù hợp cho nhà xưởng, tòa nhà, hệ thống điện công nghiệp và các công trình yêu cầu độ an toàn cao.

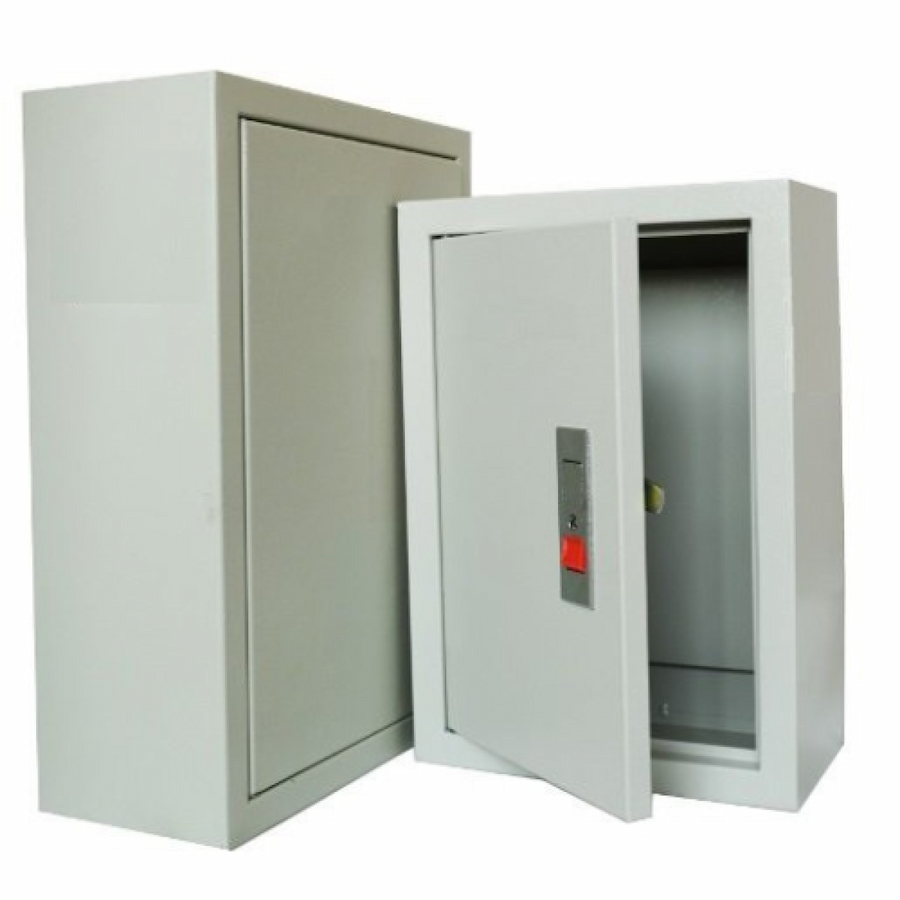

Vỏ tủ điện 600x800x300 là gì?

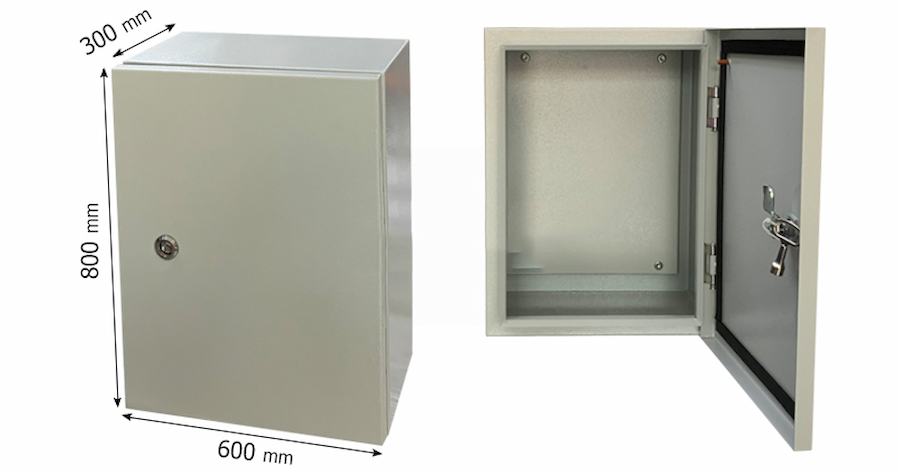

Vỏ tủ điện 600x800x300 là loại tủ điện có kích thước tiêu chuẩn:

• Rộng: 600 mm

• Cao: 800 mm

• Sâu: 300 mm

Đây là phần khung vỏ bên ngoài dùng để lắp đặt và bảo vệ các thiết bị điện bên trong như: aptomat, contactor, relay, biến tần, thanh cái, cầu đấu… giúp hệ thống điện hoạt động an toàn và gọn gàng.

Ứng dụng vỏ tủ điện 600x800x300 trong thực tế công nghiệp



Vỏ tủ điện 600x800x300 là kích thước trung bình, được sử dụng rộng rãi trong nhiều hệ thống điện công nghiệp nhờ khả năng chứa thiết bị linh hoạt, bố trí gọn gàng và đảm bảo an toàn vận hành.

Dưới đây là những ứng dụng phổ biến trong thực tế:

1. Tủ điều khiển bơm nước công nghiệp

Kích thước 600x800x300 đủ không gian để lắp:

• Biến tần

• Contactor

• Rơ le bảo vệ

• Aptomat tổng và nhánh

• Bộ điều khiển mực nước

Thường dùng cho:

• Hệ thống bơm cấp nước

• Bơm tăng áp

• Bơm xử lý nước thải

• Hệ thống phòng cháy chữa cháy quy mô nhỏ

2. Tủ điều khiển động cơ 3 pha

Trong nhà xưởng, tủ điện 600x800x300 thường dùng để:

• Điều khiển motor quạt công nghiệp

• Điều khiển băng tải

• Máy trộn, máy ép

• Máy nén khí nhỏ và vừa

Độ sâu 300mm giúp đi dây gọn, đảm bảo khoảng cách an toàn giữa các thiết bị điện.

3. Tủ điện phân phối (DB công nghiệp)

Tủ có thể lắp:

• MCCB tổng

• MCB nhánh

• Thanh cái đồng

• Thiết bị đo lường (ampe kế, volt kế)

Phù hợp với:

• Nhà xưởng sản xuất

• Xưởng cơ khí

• Kho hàng

• Công trình dân dụng lớn

4. Tủ điều khiển biến tần

Với kích thước này, có thể lắp 1–2 biến tần công suất vừa, kèm theo:

• Bộ lọc nhiễu

• Kháng điện

• Relay trung gian

• Bộ điều khiển PLC nhỏ

Ứng dụng cho:

• Hệ thống điều tốc quạt

• Hệ thống điều khiển bơm nhiều cấp

• Dây chuyền sản xuất tự động hóa

5. Tủ điện ngoài trời

Nếu sử dụng loại sơn tĩnh điện có mái che hoặc inox, cấp bảo vệ IP54 – IP65, tủ có thể lắp đặt:

• Trạm điều khiển ngoài trời

• Hệ thống điện công trình

• Hệ thống điện năng lượng mặt trời quy mô nhỏ

Phân loại tủ điện 600x800x300 phổ biến trên thị trường

1. Theo vật liệu

Loại tủ	Đặc điểm	Ứng dụng
Tủ điện thép sơn tĩnh điện	Giá thành hợp lý, bền, chống gỉ tốt	Trong nhà xưởng, phân xưởng sản xuất, khu khô ráo
Tủ điện thép mạ kẽm	Chống ăn mòn tốt hơn thép thường	Nơi có độ ẩm nhẹ, kho lạnh, khu bán ngoài trời
Tủ điện inox	Chống ăn mòn cao nhất, dễ vệ sinh	Ngoài trời, môi trường ẩm ướt, chế biến thực phẩm

2. Theo cấp bảo vệ (IP Code)

Cấp bảo vệ	Mô tả	Phù hợp
IP20 – IP30	Bảo vệ cơ bản chống va chạm ngón tay	Trong nhà, môi trường sạch
IP54	Chống bụi và nhỏ giọt nước từ mọi hướng	Trong nhà xưởng, nơi có hơi nước
IP65	Chống bụi hoàn toàn và tia nước áp lực thấp	Ngoài trời hoặc khu vực dễ dính nước
IP66	Chống nước áp lực mạnh, khói bụi cao	Môi trường khắc nghiệt, ngoài trời nhiều mưa

3. Theo hình dáng cửa và kiểu mở

Kiểu tủ	Đặc điểm	Ưu điểm
Tủ 1 cánh	Mở 1 cánh chính	Phổ biến, dễ lắp thiết bị
Tủ 2 cánh	Chia đôi cửa tiện thao tác	Dễ bảo trì, dễ tiếp cận thiết bị phía trong
Tủ nắp hất (hood)	Có nắp che phía trên	Hạn chế nước mưa vào tủ ngoài trời

4. Theo mục đích sử dụng

Nhóm tủ	Đặc điểm sử dụng
Tủ điện phân phối (DB)	Chứa MCCB, MCB, thanh cái, thiết bị đo
Tủ điều khiển motor/ biến tần	Lắp biến tần, contactor, rơle, PLC
Tủ điều khiển bơm nước	Dùng biến tần hoặc bộ điều khiển bơm
Tủ tự động hóa (PLC/ HMI)	Tích hợp PLC, HMI, cảm biến, relay logic
Tủ điện ngoài trời/ tủ trạm	Thiết kế chống nước, chống bụi tốt

Giá vỏ tủ điện 600x800x300 mới nhất hiện nay

Dưới đây là bảng giá vỏ tủ điện 600x800x300 tham khảo (mm) mới nhất hiện nay (đơn vị: VNĐ, chưa gồm VAT và chi phí lắp đặt):

Loại/Model	Vật liệu & đặc điểm	Giá tham khảo (VNĐ)
Vỏ tủ điện 600x800x300 dày 1mm	Tôn sơn tĩnh điện	~1.086.000
Vỏ tủ điện 600x800x300 mã 8630	Tôn sơn tĩnh điện	~1.144.000
Vỏ tủ điện MD 800x600x300 (NT-TC)	Tôn sơn tĩnh điện	~1.058.100
Vỏ tủ điện MD 800x600x300 (TN-TC)	Tôn sơn tĩnh điện	~765.700
Vỏ tủ điện tiêu chuẩn VIC ES-800x600x300-IR	Tôn sơn tĩnh điện	~1.035.700
Vỏ tủ điện MD 800x600x300 (NT-Panel)	Tôn sơn tĩnh điện	~1.115.800
Vỏ tủ điện MD 800x600x300 (TN-Panel)	Tôn sơn tĩnh điện	~808.000
Vỏ tủ điện kín nước LSK 86030 (1.5mm)	IP bảo vệ cao, tôn dày	~1.596.000

Giá theo vật liệu và cấp bảo vệ (tham khảo thêm)

Vật liệu/Cấp bảo vệ	Giá tham khảo (VNĐ)	Ghi chú
Tôn sơn tĩnh điện (IP20–IP30)	~750.000 – 1.200.000	Dùng trong nhà, môi trường khô
Inox 201 (IP54)	~950.000 – 2.100.000	Chống gỉ tốt hơn, thích hợp ẩm
Inox 304 (IP65–IP66)	~1.200.000 – 2.900.000	Chống nước & bụi, ngoài trời
Composite / ABS	~1.000.000 – 1.300.000	Nhẹ, dễ lắp thiết bị

Xem thêm: Thiết kế tủ điện thi công tính toán chi tiết

Ưu điểm của vỏ tủ điện 600x800x300 trong lắp đặt hệ thống điện

1. Kích thước tiêu chuẩn, dễ bố trí thiết bị

Với kích thước 600mm (rộng) x 800mm (cao) x 300mm (sâu), tủ có đủ không gian để lắp đặt:

• MCCB, MCB tổng và nhánh

• Contactor, relay bảo vệ

• Biến tần công suất vừa

• Thanh cái đồng

• Thiết bị đo lường

Độ sâu 300mm giúp đi dây gọn gàng, đảm bảo khoảng cách an toàn giữa các thiết bị.

2. Phù hợp nhiều loại hệ thống điện

Tủ có thể ứng dụng linh hoạt cho:

• Tủ điện phân phối (DB)

• Tủ điều khiển motor 3 pha

• Tủ điều khiển bơm nước

• Tủ điều khiển biến tần

• Tủ PLC tự động hóa quy mô vừa

Nhờ đó giúp tối ưu chi phí đầu tư khi không cần dùng tủ quá lớn.

3. Đảm bảo an toàn điện

Vỏ tủ điện 600x800x300 được thiết kế kín, chắc chắn, giúp:

• Ngăn chạm trực tiếp vào thiết bị mang điện

• Hạn chế bụi bẩn, côn trùng xâm nhập

• Bảo vệ linh kiện khỏi tác động môi trường

Nếu sử dụng loại có cấp bảo vệ IP54 – IP65, tủ còn có khả năng chống nước và bụi tốt.

4. Dễ lắp đặt và bảo trì

• Có thể treo tường hoặc đặt sàn tùy nhu cầu

• Cửa tủ rộng, dễ thao tác khi đấu nối

• Dễ mở rộng hoặc thay thế thiết bị khi nâng cấp hệ thống

Điều này giúp tiết kiệm thời gian thi công và bảo trì sau này.

5. Độ bền cao

Tùy vật liệu (tôn sơn tĩnh điện, mạ kẽm, inox), tủ có:

• Khả năng chống gỉ

• Chịu lực tốt

• Tuổi thọ cao trong môi trường công nghiệp

Đặc biệt với môi trường ngoài trời hoặc ẩm ướt, có thể chọn loại inox hoặc tủ đạt cấp bảo vệ cao để tăng độ bền.

6. Tối ưu chi phí đầu tư

So với các kích thước lớn hơn, vỏ tủ điện 600x800x300 có giá thành hợp lý nhưng vẫn đáp ứng tốt nhu cầu hệ thống điện cỡ vừa. Đây là lựa chọn cân bằng giữa:

• Không gian lắp đặt

• Tính an toàn

• Chi phí đầu tư

Thiên Phú Thịnh – Lắp đặt tủ điện, lập trình PLC và biến tần uy tín tại TP.HCM

Thiên Phú Thịnh là đơn vị chuyên nghiệp trong lĩnh vực thiết kế, cung cấp và thi công các giải pháp tự động hóa công nghiệp tại TP.HCM và các tỉnh lân cận. Với kinh nghiệm thực tế và đội ngũ kỹ thuật lành nghề, Thiên Phú Thịnh mang đến dịch vụ trọn gói từ tư vấn, thiết kế đến lắp đặt và hiệu chỉnh hệ thống.

Dịch vụ chính

1. Lắp đặt tủ điện công nghiệp

Thiên Phú Thịnh thiết kế và thi công tủ điện điều khiển và tủ điện phân phối theo tiêu chuẩn kỹ thuật:

• Tủ phân phối điện chính (DB, MDB)

• Tủ điều khiển motor, quạt, bơm nước

• Tủ điều khiển biến tần

• Tủ điều khiển tự động hoá theo yêu cầu

2. Lập trình PLC

Đội ngũ kỹ sư của Thiên Phú Thịnh hỗ trợ:

• Lập trình PLC theo yêu cầu quy trình sản xuất

• Tối ưu thuật toán điều khiển

• Tích hợp giao diện HMI, SCADA

• Hiệu chỉnh và chạy thử hệ thống

• Hỗ trợ bảo trì sau khi bàn giao

PLC hỗ trợ các dòng phổ biến như: Siemens, Mitsubishi, Allen-Bradley, Delta, Schneider,…

3. Cung cấp và lập trình biến tần

Thiên Phú Thịnh cung cấp và lập trình biến tần cho nhiều ứng dụng:

• Biến tần điều khiển motor 3 pha

• Biến tần điều chỉnh tốc độ bơm, quạt

• Biến tần tạo nguồn 3 pha từ 1 pha

• Cài đặt thông số vận hành theo tải

Ứng dụng dịch vụ

Thiên Phú Thịnh triển khai lắp đặt và lập trình cho nhiều hệ thống như:

• Hệ thống bơm tăng áp tự động

• Dây chuyền sản xuất và lắp ráp

• Hệ thống điều khiển motor, băng tải

• Hệ thống chiếu sáng và phân phối điện

• Tự động hoá quy trình sản xuất

Với Thiên Phú Thịnh, bạn sẽ được hỗ trợ trọn gói từ A → Z cho dự án tủ điện, PLC và biến tần — đảm bảo chất lượng, an toàn và hiệu quả vận hành theo yêu cầu kỹ thuật của hệ thống.
