Trong kỷ nguyên công nghiệp số và chuyển đổi nhà máy thông minh (Smart Factory), PLC SIEMENS đã khẳng định vị thế là "trái tim" của mọi hệ thống điều khiển tự động hóa. Từ các ứng dụng cơ bản như bơm nước tuần hoàn, máy đóng gói cho đến các dây chuyền sản xuất phức tạp như chế biến thực phẩm, nhà máy xi măng, lọc dầu,... thiết bị này luôn là sự lựa chọn ưu tiên hàng đầu.

Tuy nhiên, để khai thác hết hiệu năng của hệ sinh thái Siemens, các kỹ sư cần một lộ trình nghiên cứu bài bản. Bài viết này Thiên Phú Thịnh sẽ cung cấp cái nhìn toàn diện từ định nghĩa kỹ thuật, bảng thông số so sánh cốt lõi cho đến kho tài liệu PLC Siemens từ cơ bản đến nâng cao hoàn toàn miễn phí.

PLC SIEMENS Là Gì?

PLC Siemens (Programmable Logic Controller của hãng Siemens - Đức) là thiết bị điều khiển logic khả trình được ứng dụng để điều khiển các quy trình máy móc công nghiệp. Từ các ứng dụng đơn giản như điều khiển bơm, hệ thống chiếu sáng đến các hệ thống phức tạp như điều khiển robot, dây chuyền lắp ráp ô tô hay hệ thống giám sát SCADA nhà máy.

Cấu trúc phần cứng tiêu chuẩn của một bộ PLC Siemens bao gồm:

• Khối xử lý trung tâm (CPU): Chứa bộ vi xử lý, bộ nhớ RAM, ROM để lưu trữ chương trình và thực thi các tập lệnh.

• Các Module Vào/Ra (I/O Modules): Nhận tín hiệu từ cảm biến, nút nhấn (Digital/Analog Input) và xuất lệnh điều khiển đến cơ cấu chấp hành như van từ tính, khởi động từ, biến tần (Digital/Analog Output).

• Khối truyền thông (Communication Modules): Hỗ trợ các chuẩn truyền thông công nghiệp như Profinet, Profibus, Modbus, Ethernet/IP để kết nối SCADA/HMI hoặc nối mạng giữa các PLC với nhau.

• Khối nguồn (Power Supply): Chuyển đổi điện áp lưới (220VAC hoặc 110VAC) thành nguồn 24VDC ổn định để nuôi CPU và các module mở rộng.

Ưu điểm vượt trội của PLC Siemens:

• Độ bền và độ ổn định cực cao: Hoạt động tốt trong môi trường công nghiệp khắc nghiệt (nhiệt độ cao, bụi bẩn, nhiễu điện từ).

• Hệ sinh thái phần mềm đồng bộ: Sử dụng phần mềm TIA Portal giúp tích hợp cấu hình phần cứng, lập trình mạng và thiết kế giao diện HMI trên cùng một nền tảng.

• Khả năng mở rộng linh hoạt: Hỗ trợ nhiều chuẩn truyền thông công nghiệp mạnh mẽ như Profibus, Profinet, Modbus RTU/TCP.

Nguyên lý quét vòng (Scan Cycle):

PLC Siemens hoạt động theo cơ chế quét vòng lặp liên tục gồm 3 giai đoạn chính:

1. Đọc dữ liệu ngõ vào (Read Inputs): Đọc trạng thái vật lý của tất cả các cổng Input và lưu vào vùng đệm (Process Image Input).

2. Thực thi chương trình (Execute Program): CPU quét qua từng dòng lệnh trong chương trình người dùng từ trên xuống dưới, từ trái qua phải để tính toán kết quả logic.

3. Cập nhật ngõ ra (Write Outputs): Xuất kết quả đã tính toán ra các cổng Output vật lý (Process Image Output) để điều khiển thiết bị ngoại vi.

Bảng so sánh các thông số các dòng PLC Siemens phổ biến

Tổng Hợp Các Tài Liệu PLC Siemens Tham Khảo

Để hỗ trợ các kỹ sư, sinh viên ngành Điện - Tự động hóa dễ dàng tiếp cận kiến thức, Thiên Phú Thịnh đã phân loại và tổng hợp bộ tài liệu lập trình PLC Siemens chi tiết cho từng dòng máy phổ biến.

1. Tài liệu PLC S7-200 (Dòng PLC classic cho ứng dụng nhỏ)

Mặc dù Siemens đã ngừng sản xuất một số mã hàng, nhưng S7-200 vẫn xuất hiện rất nhiều trong các hệ thống máy móc đời cũ cần bảo trì hoặc cải tiến nâng cấp.

• Nội dung: Hướng dẫn tập lệnh Bit Logic, Timer, Counter, cấu hình phần cứng qua phần mềm STEP 7-Micro/WIN.

• Tải về: * Download Tài liệu PLC S7-200 System Manual (Bản gốc Siemens)

  • Download Tài liệu lập trình PLC S7-200 tiếng Việt

2. Tài liệu PLC S7-1200 (Dòng PLC quốc dân cho mọi ứng dụng)

S7-1200 là dòng sản phẩm thay thế hoàn hảo cho S7-200 với bộ xử lý mạnh mẽ, tích hợp sẵn cổng Profinet. Bộ tài liệu S7 1200 dưới đây là cẩm nang không thể thiếu cho bất kỳ ai muốn học tự động hóa.

• Nội dung: Cấu hình phần cứng, lập trình hàm Function (FC), Function Block (FB), lập trình truyền thông Modbus, điều khiển động cơ Servo/Step qua xung PTO.

• Tải về:

  • Download Tài liệu PLC S7 1200 Easy Book dễ hiểu

  • Download Tài liệu lập trình PLC S7 1200 nâng cao từ hãng

3. Tài liệu PLC S7-300 (Hệ thống điều khiển tầm trung và lớn)

Là dòng PLC modular mạnh mẽ, chuyên trị các bài toán xử lý tín hiệu Analog phức tạp và kết nối mạng quy mô lớn trong các nhà máy xi măng, thép, xử lý nước thải.

• Nội dung: Thuyết minh sơ đồ đấu nối phần cứng, quản lý vùng nhớ, cấu hình mạng Profibus, lập trình STL/LAD/FBD trên STEP 7 Manager hoặc TIA Portal.

• Tải về:

  • Download Tài liệu lập trình PLC S7 300 & Sơ đồ đấu nối

  • Download Tài liệu PLC S7 300 chuyên sâu về Hardware Configuration

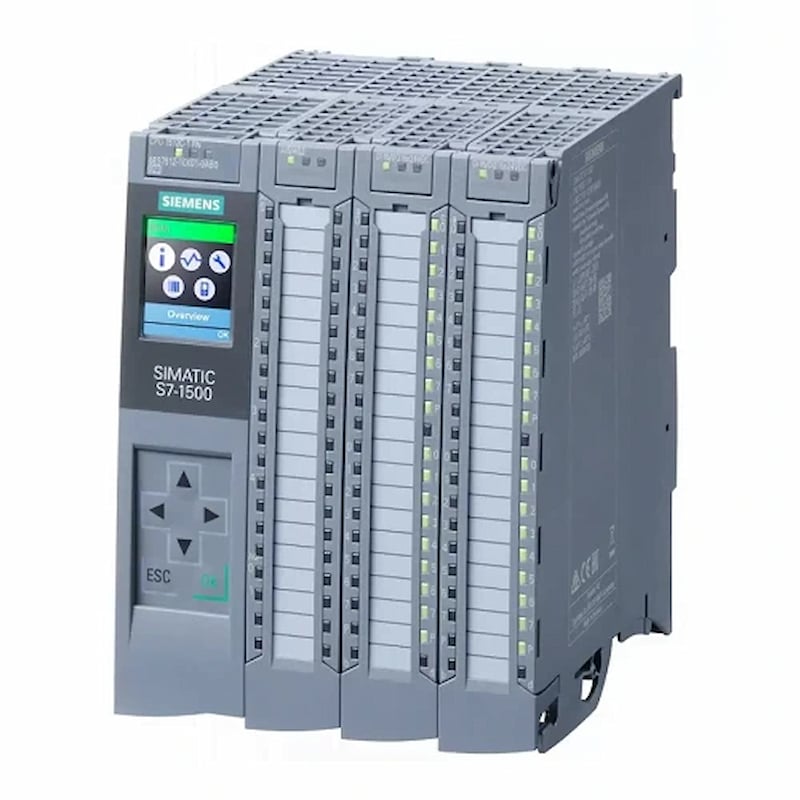

4. Tài liệu PLC S7-1500 (Đỉnh cao của công nghệ tự động hóa)

Dòng PLC cao cấp nhất hiện tại của Siemens, tích hợp màn hình hiển thị ngay trên CPU, tốc độ xử lý nhanh đến mức nano giây, bảo mật thông tin tuyệt đối.

• Nội dung: Cấu hình hệ thống lớn, chuẩn an toàn Safety, Web Server tích hợp, điều khiển chuyển động đa trục (Motion Control).

• Tải về:

  • Download Tài liệu PLC S7 1500 Toàn tập (Siemens Official)

Lưu ý kỹ thuật từ chuyên gia: Để đọc và hiểu sâu các bộ tài liệu lập trình PLC Siemens, người học cần nắm chắc các khái niệm về bản vẽ thuyết minh sơ đồ nguyên lý (Schematic Diagram), cách phân bổ địa chỉ I/O và nguyên lý hoạt động của các loại cảm biến (NPN/PNP).

Cung Cấp - Tư Vấn Lập Trình PLC Chính Hãng Tại THIÊN PHÚ THỊNH

Bên cạnh việc tự nghiên cứu qua tài liệu PLC S7 1200 hay S7-300, doanh nghiệp thường gặp khó khăn lớn trong việc tối ưu hóa code lập trình, xử lý lỗi hệ thống hoặc thiết kế bản vẽ tủ điện theo đúng quy chuẩn kỹ thuật quốc tế.

Hiểu được điều đó, Thiên Phú Thịnh tự hào là đơn vị uy tín hàng đầu cung cấp giải pháp tự động hóa toàn diện:

Dịch vụ thế mạnh của chúng tôi:

1. Cung cấp thiết bị Siemens chính hãng: Đầy đủ CO/CQ cho các dòng CPU S7-1200, S7-1500, module mở rộng, màn hình HMI, biến tần SINAMICS.

2. Tư vấn & Thiết kế hệ thống: Khảo sát, lên phương án bản vẽ kỹ thuật, thuyết minh tính chọn thiết bị tối ưu chi phí cho chủ đầu tư.

3. Dịch vụ lập trình PLC chuyên nghiệp: Lập trình hệ thống PLC mới, cải tiến và nâng cấp hệ thống cũ, khắc phục sự cố (Troubleshooting) nhanh chóng 24/7 để giảm thiểu thời gian dừng máy (Downtime) của nhà máy.

Học và làm chủ tài liệu lập trình plc siemens đòi hỏi sự kiên trì và một nguồn tài liệu chuẩn xác. Hy vọng kho tài liệu plc s7 1200, S7-200, S7-300, S7-1500 do Thiên Phú Thịnh tổng hợp trên đây sẽ là bệ phóng vững chắc cho công việc của bạn.

Nếu doanh nghiệp của bạn đang cần tìm một đối tác tư vấn giải pháp, cung cấp thiết bị và lập trình hệ thống PLC Siemens uy tín, hãy liên hệ ngay với Thiên Phú Thịnh để nhận được sự hỗ trợ kỹ thuật chuyên nghiệp nhất!
