Lý thuyết PID không khó, nhưng phần lớn kỹ sư mới ra trường lại lúng túng khi đứng trước một biến tần thực tế, một tủ điện đang chạy và bài toán "vì sao bơm cứ dao động lên xuống mãi không ổn định". Bài viết này không nhắc lại công thức toán hàn lâm mà đi thẳng vào cách PID hoạt động trong dây chuyền sản xuất, cách nhận diện dấu hiệu chỉnh sai, và quy trình tinh chỉnh mà kỹ sư có thể áp dụng ngay tại hiện trường.

1. PID Là Gì – Hiểu Theo Cách Người Vận Hành Nhìn Vào Đồng Hồ

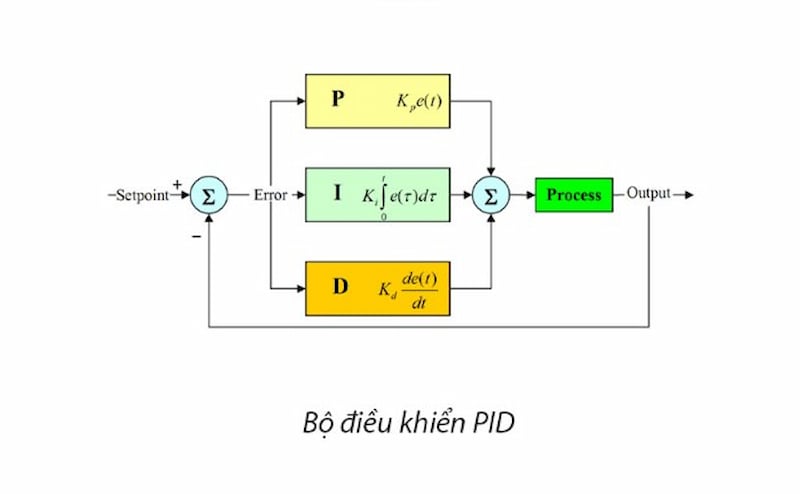

Thuật ngữ PID là viết tắt của Proportional (Tỷ lệ) - Integral (Tích phân) - Derivative (Vi phân). Đây là một cơ chế phản hồi vòng kín (closed-loop feedback) được ứng dụng rộng rãi trong các hệ thống điều khiển công nghiệp. Nhiệm vụ trọng tâm của thuật toán này là tính toán giá trị sai số (error) giữa một giá trị đo lường thực tế (Process Variable - PV) và một giá trị cài đặt mong muốn (Setpoint - SP), từ đó tự động điều chỉnh tín hiệu đầu ra để hệ thống đạt được trạng thái cân bằng.

Nói ngắn gọn, PID là bộ não ra quyết định: liên tục so sánh giá trị đang đo được (áp suất, nhiệt độ, tốc độ...) với giá trị mong muốn, rồi tự tăng/giảm tín hiệu điều khiển sao cho hai giá trị này khớp nhau càng nhanh và càng êm càng tốt.

Với người vận hành ngoài công trường, không cần nhớ phương trình – chỉ cần nhớ 3 câu hỏi mà ba khâu P-I-D đang trả lời:

• P (Tỷ lệ) – "Sai lệch bao nhiêu thì phản ứng mạnh bấy nhiêu." Sai số càng lớn, biến tần càng tăng tốc mạnh.

• I (Tích phân) – "Còn lệch là còn đẩy." Dù sai số chỉ còn rất nhỏ, khâu I vẫn âm thầm cộng dồn để ép hệ thống về đúng giá trị cài đặt, không chấp nhận lệch mãi mãi.

• D (Vi phân) – "Thấy lệch giảm nhanh thì bớt ga lại." Khâu D đóng vai trò như phanh, ngăn hệ thống vọt qua giá trị đích rồi mới quay lại.

Đây chính là lý do khi ai đó hỏi pid controller là gì, câu trả lời thực tế nhất là: nó là "người lái xe tự động" cho một đại lượng vật lý nào đó trong nhà máy – có thể là áp suất nước, nhiệt độ lò sấy, hay tốc độ băng tải.

2. Ba Bài Toán Ứng Dụng PID Phổ Biến Nhất Trong Nhà Máy

Thay vì trình bày lý thuyết trừu tượng, phần này mô tả 3 tình huống thực tế mà kỹ sư điện – tự động hóa gặp thường xuyên nhất.

2.1. Hệ thống bơm điều áp – giữ áp suất đường ống ổn định

Bài toán: Một hệ thống cấp nước cho tòa nhà cần duy trì áp suất đường ống ở mức 5 bar, bất kể có bao nhiêu vòi đang mở cùng lúc.

Cách PID xử lý trong thực tế:

1. Cảm biến áp suất (transmitter 4-20mA) gửi giá trị đo về biến tần.

2. Biến tần so sánh với setpoint 5 bar.

3. Nếu nhiều vòi mở cùng lúc → áp suất tụt xuống 4.2 bar → sai số lớn → khâu P phản ứng ngay, tăng tần số bơm.

4. Khi áp suất tiệm cận 5 bar nhưng vẫn còn lệch nhẹ (ví dụ 4.9 bar kéo dài) → khâu I tiếp tục đẩy tần số lên cho đến khi đạt đúng 5.0 bar.

5. Khi áp suất tăng quá nhanh và có nguy cơ vọt lên 5.5 bar → khâu D "phanh" trước, giảm tần số sớm để tránh dao động.

Kết quả thực tế: hệ thống vừa ổn định áp lực nước, vừa tiết kiệm điện vì bơm không chạy full tốc độ liên tục.

2.2. Điều khiển nhiệt độ lò sấy, lò nung

Với các hệ nhiệt (lò sấy sơn, lò nung công nghiệp), đặc điểm là quán tính nhiệt lớn – tăng nhiệt chậm, giảm nhiệt cũng chậm. Đây là trường hợp kinh điển dễ bị vọt lố (overshoot) nếu chỉnh PID sai.

Thực tế vận hành cho thấy: nếu chỉ dùng khâu P, nhiệt độ lò thường dừng lại thấp hơn setpoint vài độ (ví dụ cài 180°C nhưng lò chỉ đạt 175°C rồi đứng yên) – đây chính là sai số xác lập kinh điển. Thêm khâu I sẽ kéo nhiệt độ về đúng 180°C, nhưng nếu Ki quá lớn, nhiệt độ có thể vọt lên 190–195°C trước khi tụt về ổn định – gây lãng phí năng lượng và có thể ảnh hưởng chất lượng sản phẩm sấy/nung.

2.3. Điều khiển tốc độ băng tải, động cơ

Trong dây chuyền đóng gói hoặc băng tải liên hoàn, PID giữ vai trò đồng bộ tốc độ giữa các cụm động cơ để tránh dồn hàng hoặc kéo giãn sản phẩm. Ở ứng dụng này, khâu D thường được ưu tiên cao hơn để động cơ phản ứng tức thời khi tải trọng thay đổi đột ngột (ví dụ băng tải đột nhiên chất thêm hàng nặng).

3. Chọn Cấu Hình PID Nào Cho Đúng Bài Toán?

Một sai lầm thường gặp của người mới là luôn dùng đủ cả P-I-D cho mọi hệ thống. Trên thực tế, việc chọn đúng cấu hình giúp tiết kiệm thời gian tinh chỉnh và hệ thống chạy ổn định hơn.

Cấu hình	Khi nào nên dùng trong thực tế	Ví dụ ứng dụng
Chỉ P	Hệ thống chấp nhận sai số nhỏ, cần phản ứng nhanh, không đòi hỏi chính xác tuyệt đối	Quạt thông gió tốc độ đơn giản
PI	Hệ cần triệt tiêu hoàn toàn sai số xác lập, phổ biến nhất trong công nghiệp	Bơm điều áp, điều khiển lưu lượng
PD	Hệ cần phản ứng nhanh với thay đổi đột ngột, tránh vọt lố	Cánh tay robot, định vị chính xác
PID đầy đủ	Hệ đòi hỏi vừa chính xác vừa ổn định, chịu nhiễu tải liên tục	Lò nhiệt độ, phản ứng hóa học, dây chuyền có tải thay đổi



4. Quy Trình Tinh Chỉnh PID Ngoài Hiện Trường (Manual Tuning)

Đây là quy trình thực chiến, không cần công cụ đo lường phức tạp, phù hợp khi kỹ sư trực tiếp đứng máy chỉnh thông số trên biến tần hoặc bộ điều khiển nhiệt độ.

Bước 1: Đưa hệ thống về trạng thái "chỉ có P"

Đặt Ki = 0, Kd = 0. Mục tiêu là quan sát hành vi thuần của khâu tỷ lệ trước khi thêm các khâu khác, tránh nhiễu loạn khi chỉnh nhiều thông số cùng lúc.

Bước 2: Tăng dần Kp và quan sát

Tăng Kp từng nấc nhỏ, theo dõi đồng hồ hoặc màn hình HMI. Khi hệ thống bắt đầu dao động đều đặn quanh setpoint (không tắt dần, không tăng dần) – đây là ngưỡng tới hạn. Ghi lại giá trị Kp này, sau đó giảm còn khoảng 50–60% để làm điểm khởi đầu an toàn.

Bước 3: Thêm khâu I để triệt sai số xác lập

Tăng dần Ki cho đến khi giá trị đo (PV) trùng khớp hoàn toàn với setpoint sau một khoảng thời gian ổn định. Lưu ý thực tế: nếu tăng Ki quá nhanh, hệ thống dễ bị "ì" rồi vọt lố mạnh – nên tăng từng bước nhỏ và chờ quan sát ít nhất 2–3 chu kỳ phản ứng trước khi tăng tiếp.

Bước 4: Thêm khâu D nếu hệ thống còn vọt lố hoặc dao động

Chỉ thêm Kd khi thực sự cần thiết (hệ có tải thay đổi nhanh hoặc quán tính lớn). Tăng từng bước nhỏ cho đến khi độ vọt lố giảm về mức chấp nhận được mà không làm tín hiệu điều khiển bị "giật" (do khâu D rất nhạy với nhiễu tín hiệu).

Bảng nhận diện lỗi thường gặp khi tinh chỉnh sai

Hiện tượng quan sát thực tế	Nguyên nhân khả dĩ	Hướng xử lý
Hệ thống dao động liên tục, không tắt dần	Kp quá lớn	Giảm Kp
PV tiệm cận setpoint rất chậm, mất nhiều phút mới ổn định	Ki quá nhỏ hoặc bằng 0	Tăng dần Ki
Giá trị vọt qua setpoint rồi mới quay lại, lặp lại nhiều lần	Ki quá lớn hoặc thiếu Kd	Giảm Ki, cân nhắc thêm Kd
Tín hiệu điều khiển rung giật, biến tần "nhảy" tần số liên tục	Kd quá lớn, nhạy với nhiễu cảm biến	Giảm Kd hoặc lọc nhiễu tín hiệu đầu vào
PV dừng lại thấp/cao hơn setpoint, đứng yên không tiến thêm	Chỉ dùng P, thiếu khâu I	Thêm Ki

Lưu ý vận hành: Với các hệ thống có rủi ro an toàn (áp suất cao, nhiệt độ lớn), nên thử tinh chỉnh trên chế độ mô phỏng hoặc tải thấp trước, tránh chỉnh trực tiếp Kp lớn trên hệ đang mang tải đầy đủ.

Khi tinh chỉnh thủ công không đủ chính xác: phương pháp Ziegler-Nichols

Với các hệ thống đòi hỏi độ chính xác cao hơn dò tay, phương pháp Ziegler-Nichols cho phép tính nhanh bộ thông số Kp, Ki, Kd dựa trên chu kỳ dao động tới hạn đo được thực tế, thay vì ước lượng theo kinh nghiệm. Đây là công cụ nên có trong tay kỹ sư khi làm việc với các hệ nhiệt hoặc hệ có quán tính lớn, nơi sai số ước lượng bằng tay dễ gây lãng phí thời gian tinh chỉnh.

5. Xu Hướng Ứng Dụng PID Trong Công Nghiệp Hiện Đại

Ngoài PID cổ điển, các dòng biến tần và PLC thế hệ mới đang được trang bị thêm khả năng:

• Auto-tuning: tự động dò và đề xuất bộ Kp-Ki-Kd ban đầu ngay trong lần chạy thử, giúp kỹ sư tiết kiệm đáng kể thời gian tinh chỉnh thủ công.

• Adaptive PID: tự động thay đổi thông số theo thời gian thực khi tải trọng hoặc điều kiện môi trường biến động, phù hợp với dây chuyền có đặc tính tải không ổn định.

• Fuzzy PID: kết hợp logic mờ để xử lý tốt hơn các hệ phi tuyến tính phức tạp mà PID truyền thống khó đáp ứng chính xác.

Về mặt thực hành, các công nghệ này giúp giảm phụ thuộc vào kinh nghiệm cá nhân của kỹ sư khi tinh chỉnh, nhưng vẫn cần người vận hành hiểu bản chất P-I-D để giám sát và can thiệp khi hệ thống hoạt động ngoài dự đoán.

6. Checklist Nhanh Trước Khi Đưa Hệ Thống PID Vào Vận Hành Chính Thức

• Đã kiểm tra cảm biến (transmitter) hoạt động chính xác, không nhiễu tín hiệu.

• Đã thử nghiệm ở tải thấp trước khi chạy tải đầy đủ.

• Đã ghi lại bộ thông số Kp, Ki, Kd đã tinh chỉnh để làm dữ liệu tham chiếu cho lần bảo trì sau.

• Đã kiểm tra phản ứng của hệ thống khi có nhiễu đột ngột (ví dụ mở thêm vòi nước, thêm tải băng tải).

• Đã thiết lập giới hạn an toàn (min/max output) để tránh biến tần hoặc thiết bị chấp hành vượt ngưỡng cho phép.
