Biến tần là thiết bị điều khiển tốc độ động cơ được sử dụng rộng rãi trong công nghiệp nhờ khả năng vận hành linh hoạt, tiết kiệm điện năng và dễ lắp đặt. Tuy nhiên, nếu thao tác hoặc cài đặt sai, người dùng có thể gặp các lỗi thường gặp của biến tần, ví dụ như biến tần báo lỗi quá dòng, biến tần báo quá tải, hoặc biến tần không lên nguồn. Hãy cùng Thiên Phú Thịnh tìm hiểu chi tiết các lỗi của biến tần qua bài viết dưới đây!

Các lỗi biến tần thường gặp và cách xử lý

Biến tần là thiết bị điều khiển tốc độ động cơ, được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng vận hành linh hoạt, tiết kiệm năng lượng và dễ dàng lắp đặt. Tuy nhiên, nếu quá trình cài đặt hoặc vận hành không đúng kỹ thuật, biến tần có thể phát sinh nhiều lỗi như:

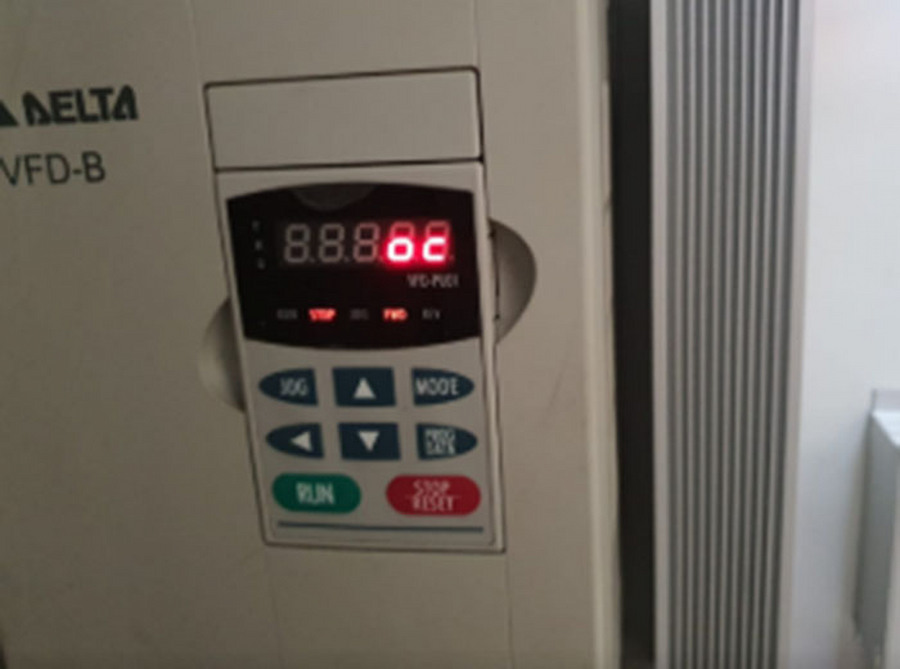

Biến tần báo lỗi P OFF, OC1, OL1, OL2,..
Lỗi quá dòng, lỗi quá tải
Biến tần không lên nguồn, biến tần không lên màn hình, hoặc tự ngắt khi đang hoạt động

Nhằm giúp khách hàng nhận biết và khắc phục nhanh sự cố, Thiên Phú Thịnh đã tổng hợp danh sách các lỗi thường gặp ở biến tần và cùng hướng dẫn xử lý chi tiết cho từng trường hợp cụ thể.

1. Tại sao khi điều chỉnh biến trở mà giá trị tần số biến tần không thay đổi?

Nguyên nhân và cách xử lý:

Trường hợp 1:

Giá trị tần số hiển thị không thay đổi, nhưng tốc độ động cơ lại thay đổi khi điều chỉnh biến trở.

Nguyên nhân: Biến tần đang hiển thị thông số khác (như điện áp DC bus, điện áp ngõ ra, hoặc dòng điện ngõ ra).
Cách khắc phục: Cài đặt lại chế độ hiển thị về tần số (chuyển sang chế độ có đèn “Hz” sáng).

Trường hợp 2:

Khi điều chỉnh biến trở, cả tần số và tốc độ động cơ đều không thay đổi.

Nguyên nhân:

Cài đặt sai nguồn đặt tốc độ.
Đấu nối biến trở không đúng sơ đồ kỹ thuật.
Dây biến trở bị đứt hoặc tiếp xúc kém.
Biến trở bị hỏng hoặc giá trị không phù hợp.
Biến tần đạt giới hạn dòng điện do quá tải.

Cách khắc phục:

Kiểm tra và cài đặt lại nguồn đặt tốc độ theo hướng dẫn của từng model.
Đấu nối đúng theo sơ đồ kỹ thuật.
Kiểm tra dây nối, siết chặt terminal.
Thay biến trở mới nếu cần.
Nếu chưa khắc phục được, liên hệ đơn vị cung cấp để được hỗ trợ.

2. Tại sao khi điều chỉnh biến trở tăng lên thì giá trị tần số ngõ ra của biến tần lại giảm xuống và ngược lại?

Nguyên nhân: Đấu dây biến trở sai thứ tự hoặc cài đặt giá trị analog không đúng tỉ lệ.
Cách khắc phục: Đổi lại thứ tự dây GND – VS và kiểm tra lại nhóm thông số chọn chức năng các chân DI.

3. Tại sao khi nhấn phím Run/Star trên biến tần mà động cơ không chạy?

Trường hợp 1: Biến tần và động cơ đều không chạy.

Nguyên nhân:

Chưa cấp nguồn cho biến tần.
Lệnh chạy đang được chọn từ terminal hoặc truyền thông.
Phím bấm bị hư, dây cáp điều khiển bị đứt, board điều khiển lỗi.
Biến tần đang báo lỗi.

Cách khắc phục:

Cấp nguồn phù hợp cho biến tần.
Chọn lại lệnh chạy từ bàn phím.
Reset lỗi trước khi nhấn Run/Start.
Liên hệ nhà cung cấp nếu sự cố vẫn tiếp diễn.

Trường hợp 2: Biến tần chạy nhưng motor không chạy.

Nguyên nhân:

Động cơ hư hoặc dây nối bị đứt.
Khởi động từ (nếu có) chưa đóng.
Động cơ bị kẹt tải cơ khí.
Board điều khiển hư.

Cách khắc phục:

Kiểm tra dây nối và khởi động từ.
Xử lý kẹt tải cơ khí.
Liên hệ kỹ thuật hỗ trợ.

4. Tại sao khi biến tần ở trạng thái chạy, không tăng tốc hoặc giảm tốc được bằng bàn phím mặc dù nguồn đặt tần số được chọn là từ bàn phím?

Nguyên nhân:

Chức năng UP/DOWN bị khóa.
Phím bấm hoặc dây cáp bàn phím hư.
Động cơ bị kẹt cơ khí.
Dòng điện ngõ ra đạt ngưỡng bảo vệ.

Cách khắc phục:

Cho phép chức năng UP/DOWN.
Kiểm tra bàn phím và cáp kết nối.
Giải quyết kẹt tải cơ khí.
Liên hệ đơn vị cung cấp.

5. Tại sao khi động cơ được điều khiển bằng biến tần thì phát ra tiếng kêu khác thường so với lúc đấu chạy trực tiếp bằng điện lưới?

Nguyên nhân:

Dòng điện đầu vào biến tần có nhiều sóng hài bậc cao, ảnh hưởng đến độ ồn và nhiễu.

Cách khắc phục:

Có thể tăng tần số sóng mang để giảm nhiễu, nhưng chỉ điều chỉnh trong phạm vi cho phép.
Không nên cài đặt vượt quá giá trị mặc định vì có thể làm tăng nhiệt độ và nhiễu điện từ.

6. Biến tần chạy được một lúc rồi dừng?

Trường hợp 1: Đèn trạng thái tắt.

Nguyên nhân:

Tín hiệu lệnh chạy bị ngắt.
Biến tần báo lỗi.

Cách khắc phục:

Kiểm tra dây điều khiển và siết lại terminal.
Kiểm tra bảng mã lỗi để xử lý.

Trường hợp 2: Đèn trạng thái vẫn sáng.

Nguyên nhân:

Tốc độ bị giảm về 0.
Động cơ kẹt cơ khí hoặc hư.
Board điều khiển lỗi.

Cách khắc phục:

Tăng tốc độ hoặc kiểm tra biến trở.
Khắc phục lỗi cơ khí.
Liên hệ kỹ thuật hỗ trợ.

7. Biến tần không tăng tốc được khi có tải?

Nguyên nhân:

Tải quá nặng hoặc kẹt cơ khí khiến dòng điện tăng cao.
Đấu nối motor hoặc đặc tuyến V/F không đúng.

Cách khắc phục:

Kiểm tra tải, giảm tải hoặc xử lý kẹt.
Kiểm tra lại đấu nối và đặc tuyến điều khiển.

8. Tại sao biến tần không hiển thị đèn sau khi cấp nguồn?

Nguyên nhân:

Điện áp nguồn không phù hợp.
Cầu chỉnh lưu hoặc nguồn switching hư.

Cách khắc phục:

Đo lại điện áp cấp nguồn.
Kiểm tra đèn “CHARGE”: nếu không sáng, lỗi cầu chỉnh lưu; nếu sáng, lỗi nguồn switching.
Liên hệ nhà cung cấp để kiểm tra chi tiết.

9. Tại sao CB bị nhảy khi bật nguồn cho biến tần?

Nguyên nhân:

CB có dòng định mức quá nhỏ.
Ngắn mạch giữa các pha hoặc chạm đất.
Cầu chỉnh lưu hư, dây nguồn chạm, hoặc dây dẫn quá dài gây dòng rò.

Cách khắc phục:

Dùng CB đúng công suất.
Xử lý ngắn mạch hoặc chạm đất.
Thu ngắn dây nguồn hoặc thêm cuộn kháng chống dòng rò.

10. Tại sao biến tần chạy nhưng động cơ lại không chạy khi đã có lệnh chạy

Nguyên nhân:

Tần số chạy bằng 0.
Động cơ hư, tải nặng, hoặc kẹt cơ khí.
Mất pha ngõ ra hoặc dây nối bị đứt.
Khởi động từ chưa đóng.

Cách khắc phục:

Tăng tần số chạy.
Kiểm tra động cơ, dây dẫn và tải.
Liên hệ kỹ thuật nếu vẫn chưa khắc phục được.

11. Tại sao biến tần hiển thị bình thường khi cấp nguồn nhưng lại nhảy CB khi bấm chạy?

Nguyên nhân:

Pha đầu ra bị ngắn mạch.
Biến tần báo lỗi OC1, biến tần báo lỗi OH2,..
Dây nối bị chạm đất hoặc động cơ hư.
CB không phù hợp, khoảng cách dây quá xa gây nhiễu.

Cách khắc phục:

Kiểm tra và xử lý ngắn mạch, chạm đất.
Nếu khoảng cách xa, lắp thêm cuộn kháng AC ở ngõ ra.
Thay CB có dòng định mức phù hợp.

Kết luận:
Khi gặp sự cố trong quá trình vận hành biến tần, người dùng nên kiểm tra kỹ các bước đấu nối, cài đặt thông số và tình trạng cơ khí của động cơ. Trong trường hợp không thể khắc phục, hãy liên hệ nhà cung cấp để được tư vấn và hỗ trợ kỹ thuật chuyên sâu, đảm bảo thiết bị hoạt động ổn định và an toàn.

Xem thêm: Lỗi OC3 trên biến tần: Nguyên nhân & cách xử lý

Tham khảo bảng mã lỗi biến tần SIMPHOENIX & INVT

Dưới đây là bảng mã lỗi của biến tần kèm theo hướng dẫn cách khắc phục các sự cố thường gặp trên biến tần Simphoenix và INVT. Các lỗi này có thể được xử lý nhanh chóng và đơn giản nhờ thiết kế thân thiện, dễ sử dụng của hai dòng biến tần này.

1. Bảng mã lỗi biến tần Simphoenix E280

Mã lỗi	Thông tin lỗi	Nguyên nhân	Hướng dẫn kiểm tra & khắc phục
Fu.001	Quá dòng điện lúc tăng tốc	- Quá trình tăng/giảm tốc quá nhanh - Điện áp nguồn cấp quá thấp - Công suất biến tần nhỏ hơn motor - Tải thay đổi bất thường - Motor chạm vỏ, mất pha đầu ra - Motor bị kẹt	- Tăng thời gian tăng/giảm tốc - Kiểm tra nguồn điện - Chọn biến tần có công suất lớn hơn - Kiểm tra cuộn dây motor - Kiểm tra trục quay motor
Fu.002	Quá dòng điện lúc giảm tốc	Giống Fu.001	Tăng thời gian giảm tốc hoặc chọn biến tần công suất lớn hơn
Fu.003	Quá dòng điện lúc hoạt động	Giống Fu.001	Kiểm tra tải và cài đặt đặc tuyến V/F
Fu.004	Quá điện áp lúc tăng tốc	- Điện áp nguồn cấp bất thường - Cài đặt chế độ vector không phù hợp - Chưa cài đặt nhận dạng motor	- Kiểm tra nguồn cấp - Điều chỉnh thông số F8.1 - Cài đặt nhận dạng motor
Fu.005	Quá điện áp lúc giảm tốc	- Điện áp nguồn cấp cao - Thời gian giảm tốc quá ngắn - Tải có quán tính lớn	- Tăng thời gian giảm tốc - Lắp điện trở xả hoặc bộ DBU
Fu.006	Quá điện áp lúc hoạt động	- Nguồn cấp bất thường - Sai chế độ điều khiển vector	- Kiểm tra nguồn cấp - Điều chỉnh F8.1
Fu.008	Thiếu điện áp khi hoạt động	- Sụt áp do tải lớn - Nguồn cấp không ổn định	- Kiểm tra điện áp nguồn vào - Phân chia tải hợp lý
Fu.012	Biến tần quá tải	- Tải nặng, thời gian tăng tốc ngắn - Nguồn cấp yếu - Chưa cài đặt thông số motor - Encoder đấu ngược	- Kiểm tra tải và nguồn - Tăng thời gian tăng tốc - Cài đặt nhận dạng motor - Kiểm tra Encoder
Fu.013	Motor quá tải	- Tải nặng, điện áp thấp - Cài đặt V/F chưa phù hợp - Chạy tốc độ thấp quá lâu	- Điều chỉnh V/F - Kiểm tra tải và nguồn - Chọn biến tần công suất lớn hơn
Fu.014	Biến tần quá nhiệt	- Nhiệt độ môi trường cao - Quạt tản nhiệt hư - Bụi bẩn, tắc gió	- Vệ sinh, cải thiện giải nhiệt - Thay quạt tản nhiệt
Fu.017	Lỗi ngoại vi (DI)	Lỗi kích từ ngõ vào	Kiểm tra mạch điều khiển DI
Fu.018	Sai lệch tốc độ	- Tải nặng - Thời gian tăng tốc ngắn	- Giảm tải - Tăng thời gian tăng tốc - Cài lại thông số F8.2.36, F8.2.37
Fu.019	Vượt quá tốc độ	- Tần số cao - Cài đặt sai thông số giới hạn	- Điều chỉnh F8.2.36, F8.2.37, F8.2.38
Fu.020	Encoder đấu ngược pha	- Pha A, B đảo - Kết nối sai U, V, W	- Đấu lại pha A/B - Hoán đổi 3 pha U, V, W
Fu.021	Lỗi khởi động từ bên trong	Tiếp điểm khởi động kém	Thay khởi động từ
Fu.022	Lỗi bộ nhớ EEPROM	- Không đọc/ghi được dữ liệu	- Reset biến tần - Liên hệ nhà cung cấp
Fu.026–028	Dòng điện ngõ ra U/V/W không đủ	- Mất pha ra - Động cơ hoặc mạch điều khiển lỗi	- Kiểm tra kết nối - Kiểm tra động cơ
Fu.032	Điện áp 3 pha không cân bằng	- Nguồn cấp lệch pha	- Lắp thêm cuộn kháng AC/DC - Chọn biến tần công suất lớn hơn
Fu.036–038	Mất tín hiệu AI1–AI3	- Lỗi đấu dây tín hiệu analog	- Kiểm tra dây, nguồn analog - Cài lại thông số phát hiện
Fu.039	Mất tín hiệu Fin	- Lỗi tín hiệu xung	- Kiểm tra dây tín hiệu xung - Cài lại thông số
Fu.040	Lỗi bo đo tốc độ motor	- Kết nối sai - Bo lỗi	- Kiểm tra kết nối - Liên hệ nhà cung cấp
Fu.041–044	Mất kết nối motor, pha U/V/W lỗi	- Motor, bo động lực lỗi	- Kiểm tra kết nối - Liên hệ nhà cung cấp
Fu.051–052	Lỗi cảm biến dòng điện	- Jack lỏng, cảm biến hỏng	- Kiểm tra kết nối - Thay cảm biến hoặc bo điều khiển
Fu.054	Lỗi cảm biến nhiệt độ	- Mạch đo nhiệt hỏng	Liên hệ nhà cung cấp
Fu.067–068	Mất kết nối bo mở rộng	- Kết nối lỏng hoặc hư bo	- Gắn lại bo mở rộng - Thay bo mở rộng
Fu.201–311	Lỗi truyền thông hoặc màn hình	- Xung đột thông số, màn hình lỗi	- Kiểm tra thông số - Liên hệ nhà cung cấp

Bảng lỗi biến tần Simphoenix E280

2. Bảng mã lỗi biến tần INVT GD200A

Mã lỗi	Loại lỗi	Nguyên nhân	Cách khắc phục
OUT1–3	Lỗi IGBT Pha U/V/W	- Thời gian tăng/giảm tốc quá ngắn - Khối IGBT hỏng - Nhiễu hoặc nối đất sai	- Tăng thời gian tăng/giảm tốc - Kiểm tra chống nhiễu, nối đất - Liên hệ nhà cung cấp
OC1–3	Biến tần báo lỗi OC1 – quá dòng khi tăng/giảm tốc hoặc đang chạy	- Ngắn mạch, chạm đất - Tải lớn, tăng tốc quá nhanh - Đặc tuyến V/F không phù hợp	- Kiểm tra motor, dây cáp - Tăng thời gian tăng/giảm tốc - Chọn biến tần công suất lớn hơn
OV1–3	Quá áp khi tăng/giảm tốc hoặc hoạt động	- Giảm tốc quá nhanh - Nguồn cấp cao - Motor chạm vỏ	- Tăng thời gian giảm tốc - Giảm điện áp nguồn - Kiểm tra motor
UV	Điện áp DC bus quá thấp	- Mất pha nguồn cấp - Nguồn dao động - Nối dây lỏng	- Kiểm tra điện áp, siết chặt dây - Ổn định nguồn điện
OL1	Biến tần báo lỗi OL1 – Quá tải motor	- Motor chạy tốc độ thấp, tải nặng - V/F chưa phù hợp - Ngưỡng bảo vệ thấp	- Điều chỉnh V/F - Kiểm tra PB.03 - Chọn loại motor tần số phù hợp
OL2	Biến tần báo lỗi OL2 – Quá tải biến tần	- Tải lớn, tăng tốc nhanh - V/F chưa đúng - Biến tần nhỏ	- Tăng thời gian tăng tốc - Chọn biến tần lớn hơn
SPI	Lỗi pha ngõ vào	- Mất pha, nguồn cấp yếu - Dây lỏng, lệch pha	- Kiểm tra nguồn, siết dây, cân pha
SPO	Lỗi pha ngõ ra	- Dây ngõ ra hoặc cuộn motor đứt	- Kiểm tra hệ thống dây và đấu nối
EF	Lỗi mạch ngoài	- Ngõ vào S1–S4 tác động	- Kiểm tra thiết bị ngoại vi
OH1–OH2	Quá nhiệt bộ chỉnh lưu/IGBT	- Nhiệt độ cao - Quạt hư - Tần số sóng mang cao	- Cải thiện giải nhiệt - Thay quạt - Giảm tần số sóng mang
CE	Lỗi truyền thông	- Sai tốc độ Baud - Dữ liệu sai, ngắt kết nối	- Đặt lại tốc độ Baud - Kiểm tra thiết bị truyền thông
ITE	Lỗi mạch dò dòng điện	- Dây kết nối board lỏng - Cảm biến Hall hỏng	- Kiểm tra dây nối - Liên hệ nhà cung cấp
TE	Lỗi autotuning	- Sai thông số motor - Dây motor đấu sai	- Cài lại thông số motor - Kiểm tra dây đấu
EEP	Lỗi EEPROM	- Lỗi đọc/ghi dữ liệu	- Nhấn STOP/RESET - Liên hệ nhà cung cấp
PIDE	Lỗi hồi tiếp PID	- Mất nguồn hồi tiếp PID - Dây tín hiệu hở	- Kiểm tra dây và nguồn hồi tiếp
BCE	Lỗi bộ thắng	- Mạch thắng lỗi - Điện trở thắng thấp	- Kiểm tra bộ thắng - Tăng giá trị điện trở thắng

Bảng lỗi biến tần INVT GD200A
