Lò hơi ghi xích: cấu tạo & nguyên lý làm việc

Lò hơi ghi xích là hệ thống tạo hơi nước công nghiệp phổ biến, được ứng dụng rộng rãi trong nhiều ngành như thực phẩm, dệt may, giấy và năng lượng. Với cơ chế cấp nhiên liệu tự động, lò hơi này giúp tối ưu hiệu suất đốt, đảm bảo ổn định và tiết kiệm nhiên liệu. Vậy nguyên lý hoạt động và ưu nhược điểm của lò hơi đốt than ghi xích là gì? Hãy cùng Thiên Phú Thịnh tìm hiểu nhé!

Lò hơi ghi xích là gì?

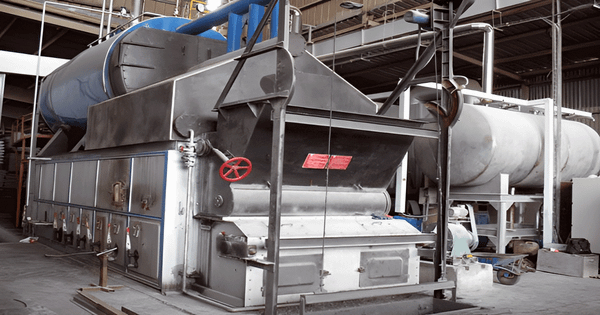

Lò hơi ghi xích (hay còn gọi là nồi hơi ghi xích) là thiết bị sử dụng nhiệt từ quá trình đốt nhiên liệu để gia nhiệt nước, tạo ra hơi nước phục vụ cho sản xuất hoặc phát điện. Hơi nước sinh ra có nhiệt độ và áp suất phù hợp với nhu cầu sử dụng. Đây là một trong những loại lò hơi có mức độ cơ khí hóa cao trong hệ thống buồng đốt nhiên liệu theo lớp.

Nguyên lý làm việc của lò hơi ghi xích

Lò hơi ghi xích hoạt động theo nguyên lý đốt nhiên liệu theo lớp, trong đó than hoặc nhiên liệu rắn hữu cơ được cấp lên mặt ghi với độ dày cố định và di chuyển cùng ghi vào buồng đốt. Tại đây, nhiên liệu hấp thụ nhiệt từ ngọn lửa, vách lò và cuốn lò, dần nóng lên, bay hơi ẩm và giải phóng các chất bốc. Khi cháy hết, phần còn lại chuyển thành tro xỉ và được gạt ra ngoài.

Để tối ưu hiệu suất cháy, độ dày lớp nhiên liệu trên ghi được điều chỉnh phù hợp với từng loại: than cám antraxit và than đá từ 150-200 mm, than nâu từ 200-300 mm, than bùn từ 700-1000 mm, củi gỗ từ 400-600 mm. Hệ thống cấp gió bao gồm gió cấp 1 thổi từ dưới lên qua mặt ghi và gió cấp 2 bổ sung từ trên xuống. Tỷ lệ gió cấp 2 thường chiếm khoảng 8-15%, với tốc độ phun cao từ 50-80 m/s, giúp quá trình cháy diễn ra hiệu quả và triệt để hơn.

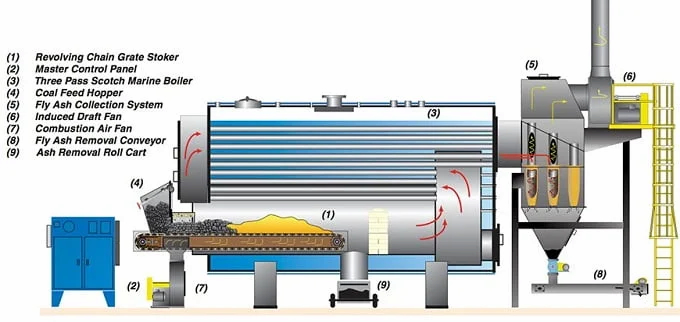

Cấu tạo lò hơi ghi xích

Hệ cấp liệu:

Hoạt động tự động hoặc bán tự động, bao gồm các thiết bị như phễu chứa, vít tải, gầu tải, băng tải, xe múc...Tất cả được liên động và điều khiển tự động để cung cấp nhiên liệu ổn định cho lò hơi. Hệ thống này còn được tích hợp cân khối lượng nhằm đo lường chính xác lượng nhiên liệu tiêu hao.

Buồng đốt - thân lò:

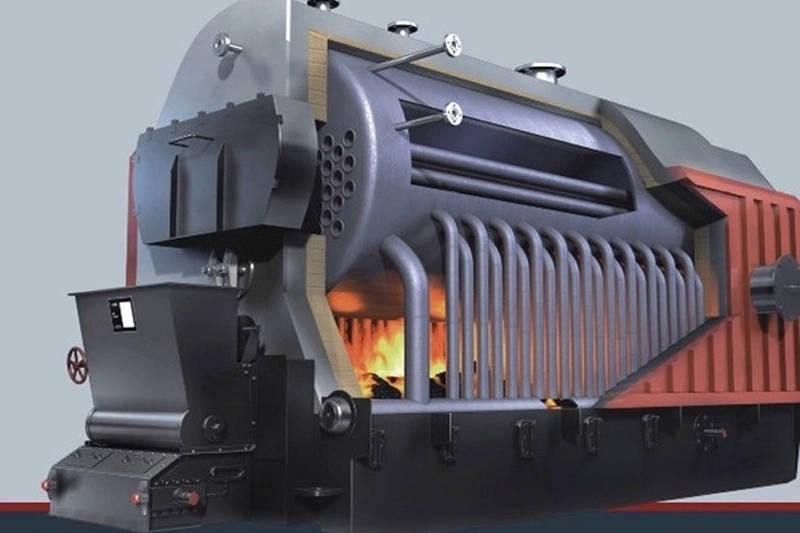

Thiết kế tối ưu để đốt cháy hoàn toàn nhiên liệu và hấp thụ nhiệt hiệu quả, phục vụ quá trình sinh hơi. Cấu tạo gồm ghi xích, buồng đốt, quạt gió cấp 1 và cấp 2, chùm ống bức xạ hấp thụ nhiệt, chùm ống sinh hơi, giúp tối ưu hóa hiệu suất vận hành.

Bộ thu hồi nhiệt:

Bao gồm bộ thu hồi nhiệt nước và bộ thu hồi nhiệt gió, tận dụng nhiệt lượng từ khí thải để nâng cao hiệu suất lò hơi, giảm tiêu hao nhiên liệu và tối ưu hóa năng lượng.

Hệ thống lọc bụi:

Có thể sử dụng các phương pháp lọc bụi như túi lọc, lọc bụi tĩnh điện hoặc tháp lọc ướt Venturi nhằm loại bỏ bụi bẩn trong khói thải. Hệ thống này đảm bảo khí thải đầu ra đáp ứng các tiêu chuẩn môi trường nghiêm ngặt nhất.

Quạt hút và ống khói:

Sau khi được xử lý qua hệ thống lọc bụi, khói thải được quạt hút đưa vào ống khói và xả ra môi trường, đảm bảo an toàn và tuân thủ các quy định về khí thải.

Xem thêm: Lò hơi đốt trấu là gì? Giải pháp vận hành lò đốt trấu

Ưu nhược điểm lò ghi xích

Ưu điểm

• Phù hợp để đốt nhiều loại nhiên liệu có kích thước lớn, lên đến 50mm, giúp đa dạng hóa nguồn nhiên liệu.

• Hệ thống cấp liệu và thải xỉ vận hành tự động, giúp giảm thiểu lao động thủ công, dễ vận hành.

• Ghi xích được giải nhiệt hiệu quả nhờ cơ chế vận hành chỉ để một nửa chiều dài ghi xích tiếp xúc trực tiếp với nhiên liệu đang cháy.

• Dễ dàng điều chỉnh tải theo nhu cầu sử dụng, đặc biệt khi tải hơi thấp.

• Lò hơi hoạt động ở chế độ tự động, giảm thiểu nhu cầu nhân công vận hành.

Nhược điểm

Dù có nhiều ưu điểm, ghi xích lò hơi vẫn tồn tại một số hạn chế như:

• Ghi xích là bộ phận cơ khí chuyển động liên tục nên dễ bị hao mòn và hư hỏng.

• Chi phí bảo trì cao, thời gian thay thế và sửa chữa ghi xích kéo dài.

• Hiệu suất lò hơi bị ảnh hưởng do lượng nhiệt thất thoát qua xỉ thải.

• Không phù hợp để chế tạo lò công suất lớn do giới hạn về hiệu suất và thiết kế buồng đốt.

Xem thêm: Vận hành lò hơi là gì? Nâng cấp cách vận hành lò hơi
