Kích thước tủ điện tiêu chuẩn thiết kế theo yêu cầu

Bạn thắc mắc về kích thước tủ điện như thế nào? Thiết bị này có nhiều loại khác nhau với nhiều kích thước khác nhau. Bạn cần cân nhắc lựa chọn phù hợp với điều kiện lắp đặt công nghiệp và dân dụng hay không. Thiết kế tủ điện công nghiệp với kích thước như thế nào phù hợp? Mời bạn theo dõi ngay bài viết dưới đây!

Cách chọn kích thước tủ điện phù hợp

Hiện nay trên thị trường có rất nhiều loại tủ điện khác nhau. Làm thế nào để chọn sản phẩm tốt nhất cho bạn? Trước khi mua tủ điện cho dự án của bạn, hãy lưu ý những điều sau:

+ Xác định số lượng, kích thước các thiết bị điện lắp đặt. Bạn cần cân nhắc không được lãng phí không gian hoặc quá nhỏ để chứa tất cả các thiết bị cần thiết.

+ Quyết định vị trí lắp đặt tủ điện: Tủ điện trong nhà thường được thiết kế khoa học để tiết kiệm diện tích hơn. Với tủ điện ngoài trời, kích thước của tủ điện có thể thoải mái hơn vì không bị giới hạn về diện tích.

+ Sơ đồ lắp đặt mặt trước của các thiết bị điện trong tủ điện. Điều này giúp chúng ta lựa chọn được vỏ tủ điện phù hợp mà không gặp vấn đề gì sau khi mua.

Trên thị trường hiện nay có nhiều loại tủ điện công nghiệp khác nhau do nhu cầu sử dụng khác nhau. Kích thước tủ điện được chia thành nhiều loại:

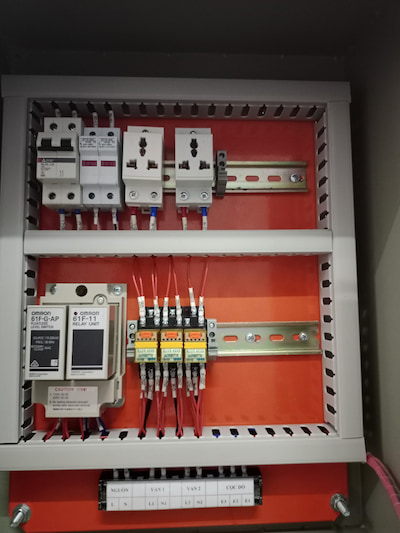

Kích thước tủ điện thông thường

Công ty sản xuất ngầm cho rằng thiết kế theo các thông số sau là phù hợp với kích thước của tủ điện công nghiệp:

- Chiều cao khoảng 2m ~ 23m
- Chiều rộng khoảng 2m ~ 8m
- Độ dày khoảng 1,2mm ~ 2,5mm.

Đặc biệt, có thể liệt kê một số kích thước tủ điện hiện nay trên thị trường.

Tủ điện loại nhỏ:

• 300 x 200 x 150,
• 300 x 200 x 200,
• 350 x 250 x 150,
• 400 x 300 x 150,
• 400 x 300 x 210,
• 400 x 400 x 210,
• 450 x 300 x 170,
• 500 x 300 x 210,
• 500 x 400 x 210,
• 520 x 350 x 200,
• 600 x 400 x 210

Kích thước tủ điện thông thường

Tủ điện loại trung bình:

• 600 x 400 x 250,
• 600 x 500 x 210,
• 600 x 500 x 250,
• 600 x 600 x 210,
• 700 x 500 x 210,
• 700 x 500 x 250,
• 800 x 600 x 200,
• 800 x 600 x 250,
• 800 x 600 x 230,
• 800 x 600 x 300,
• 1000 x 800 x 210,
• 1000 x 800 x 250,
• 1000 x 800 x 230,
• 1200 x 800 x 300,
• 1200 x 800 x 350

Tủ điện loại lớn

• 1000 x 800 x 250
• 1200 x 800 x 400,
• 1400 x 800 x 400,
• 1700 x 800 x 600,
• 1600 x 800 x 450,
• 1800 x 1000 x 500,
• 2000 x 1200 x 600

Theo kích thước tiêu chuẩn, cứ 200 x 200 x 100 sẽ chứa được 2-4 mô-đun, và 200 x 300 x 150 sẽ chứa được từ 4-6 mô-đun.

Dựa trên các tính toán trên, một tủ điện có kích thước khoảng 800 x 600 x 200 có thể chứa khoảng 18 đến 24 mô-đun.

Xem thêm: Quy trình lắp đặt tủ điện, thiết kế tủ điện công nghiệp cơ bản

Kích thước tủ điện công nghiệp ngoài trời

Nếu phải hoạt động ngoài trời thì sử dụng loại tủ điện này. Khi chọn, chiều cao tủ luôn được cộng với chiều cao nóc tủ.

Ngoài ra, các loại tủ này phải được sơn tĩnh điện để chống gỉ sét khi đặt ngoài môi trường dễ vỡ. Do đó, giá thành thanh lý tủ điện ngoài trời thường cao hơn so với tủ điện công nghiệp trong nhà.

Một số thông số của tủ điện ngoài trời là:

• Kích thước mái: 20 x 30 x 15; 30 x 40 x 16; 30 x 40 x 20; 40 x 60 x 25
• Kích thước tủ: 600 x 800 x 300; 700 x 1000 x 300; 800 x 1200 x 300; 800 x 1200 x 400; 800 x 1400 x 400; 800 x 1500 x 400; 800 x 1600 x 400

Khi chọn, chiều cao tủ luôn được cộng với chiều cao mái che tủ.

Đặc biệt tủ điện ngoài trời được sơn tĩnh điện chống rỉ sét vì yêu cầu độ bền và đáp ứng được yêu cầu của thời tiết khắc nghiệt. Tủ điện ngoài trời thường có giá cao hơn tủ điện trong nhà.

Xem thêm: Báo giá tủ điện điều khiển - Lắp đặt thiết kế tủ điều khiển tự động

Tủ điện công nghiệp có chân

- Kích thước chân mặc định cho tủ điện này là 100mm.
- Kích thước: 1600 x 600 x 400, 1600 600 x 450, 1800 x 800 x 400, 1800 x 800 x 700, 2300 x 800 x 1000, 2300 x 800 x 800.

Tủ điện có khung, kích thước tủ môđun

- Kích thước: 1000 x 600 x 400, 1000 x 600 x 450, 1200 x 1000 x 500, 1600 x 2000 x 600…

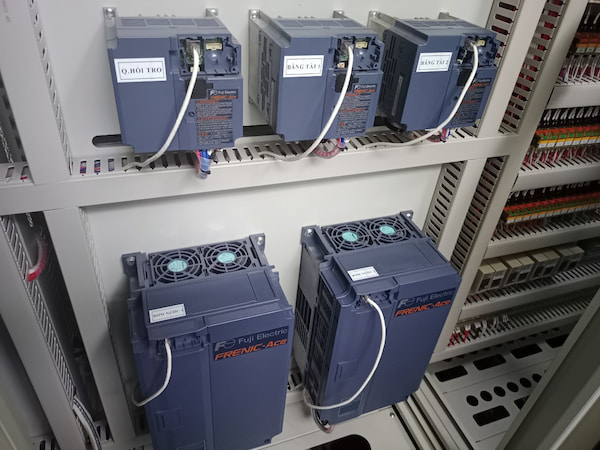

Thiết kế tủ điện tư vấn kích thước theo yêu cầu

TPT là nhà cung cấp giải pháp tự động hóa, thiết kế lắp đặt các loại tủ điện chất lượng cao.

• TPT áp dụng công nghệ tự động hóa hiện đại và kiểm soát chặt chẽ tiêu chuẩn thiết bị.
• Chất lượng đáp ứng yêu cầu sử dụng của khách hàng.
• Chế độ vận chuyển và lắp đặt luôn đúng tiến độ.
• Chế độ bảo hành, hậu mãi chu đáo.
• Tư vấn báo giá miễn phí thiết kế tủ điện theo yêu cầu của khách hàng.

Thiết kế tủ điện tư vấn báo giá theo yêu cầu

Bài viết trên đây đã cung cấp thông tin về các kích thước tủ điện công nghiệp được sử dụng phổ biến trên thị trường hiện nay. Kích thước của tủ điện cũng thay đổi khi cần thiết. Vì vậy, bạn đọc nên xem kỹ thông tin trước khi lựa chọn sản phẩm.

Nếu bạn còn đang băn khoăn hãy liên hệ ngay với TPT để biết thêm thông tin chi tiết về kích thước tủ điện công nghiệp bạn nhé.
