Biến tần PLC – Lập trình PLC điều khiển biến tần

Ngày đăng: 31/01/2026

6 Lượt xem

0 Đánh giá

Mục lục [Ẩn]

Vai trò của biến tần PLC trong điều khiển động cơ

PLC và biến tần là gì?
Vai trò của biến tần PLC

Hướng dẫn kết nối PLC với biến tần đúng chuẩn kỹ thuật

1. Kết nối bằng tín hiệu số (Digital I/O)
2. Kết nối tín hiệu analog
3. Truyền thông giữa PLC và biến tần

Quy trình lập trình PLC điều khiển biến tần từ cơ bản đến nâng cao

Bước 1: Phân tích yêu cầu vận hành
Bước 2: Cấu hình biến tần
Bước 3: Lập trình PLC điều khiển
Bước 4: Kiểm tra, chạy thử và tối ưu

Những lỗi thường gặp khi PLC kết nối biến tần

Sai chuẩn tín hiệu analog – Lỗi nhỏ, hậu quả lớn
Lỗi truyền thông giữa PLC và biến tần
Lập trình PLC thiếu logic bảo vệ và liên động an toàn
Nhiễu tín hiệu – Nguyên nhân âm thầm nhưng rất nguy hiểm

Lưu ý khi cấu hình truyền thông giữa PLC và biến tần

Lựa chọn chuẩn truyền thông phù hợp với quy mô hệ thống
Sử dụng cáp và thiết bị đạt tiêu chuẩn công nghiệp
Cấu hình timeout và watchdog hợp lý
Lưu trữ và sao lưu đầy đủ chương trình PLC, thông số biến tần
Ghi chú rõ ràng sơ đồ kết nối PLC với biến tần

Liên hệ Thiên Phú Thịnh để nhận tư vấn và lập trình PLC điều khiển biến tần trọn gói

Vì sao doanh nghiệp lựa chọn Thiên Phú Thịnh?

PLC và biến tần là hai thành phần cốt lõi trong các hệ thống tự động hóa công nghiệp, quyết định trực tiếp đến hiệu suất và độ ổn định của động cơ. Việc kết nối PLC với biến tần và lập trình PLC điều khiển biến tần đúng kỹ thuật giúp hệ thống vận hành chính xác, tiết kiệm điện năng và hạn chế sự cố. Bài viết này sẽ tập trung làm rõ biến tần PLC, cách kết nối – lập trình chuẩn kỹ thuật và những lưu ý quan trọng trong quá trình triển khai thực tế.

Vai trò của biến tần PLC trong điều khiển động cơ

PLC và biến tần là gì?

PLC (Programmable Logic Controller) đóng vai trò là bộ điều khiển trung tâm, xử lý logic, điều kiện vận hành và tín hiệu điều khiển.
Biến tần là thiết bị điều khiển tốc độ, mô-men và chiều quay của động cơ thông qua việc thay đổi tần số và điện áp.

Khi PLC điều khiển biến tần, toàn bộ quá trình vận hành động cơ được kiểm soát chính xác bằng chương trình, thay thế hoàn toàn các phương pháp điều khiển cơ điện truyền thống kém linh hoạt.

Vai trò của biến tần PLC

Việc ứng dụng biến tần PLC mang đến nhiều lợi ích vượt trội:

Điều khiển tốc độ động cơ chính xác theo từng công đoạn
Khởi động – dừng mềm, hạn chế dòng khởi động lớn
Tiết kiệm điện năng đáng kể, đặc biệt với hệ thống quạt và bơm
Dễ dàng mở rộng, tích hợp HMI, SCADA, hệ thống giám sát
Tăng độ ổn định và tính an toàn cho dây chuyền sản xuất

Chính vì vậy, điều khiển biến tần bằng PLC đã trở thành tiêu chuẩn trong các nhà máy hiện đại, từ băng tải, máy đóng gói, máy ép đến các hệ thống xử lý nước, HVAC.

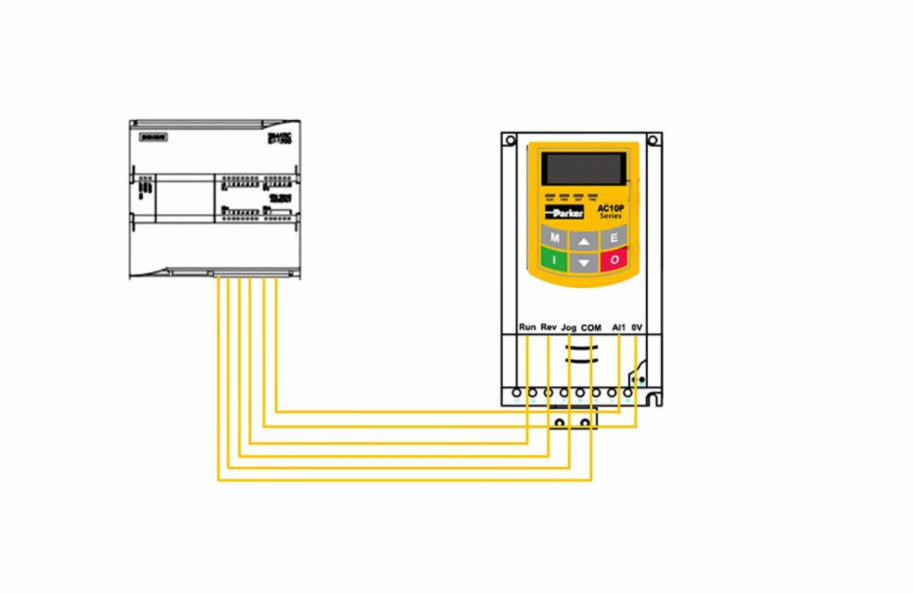

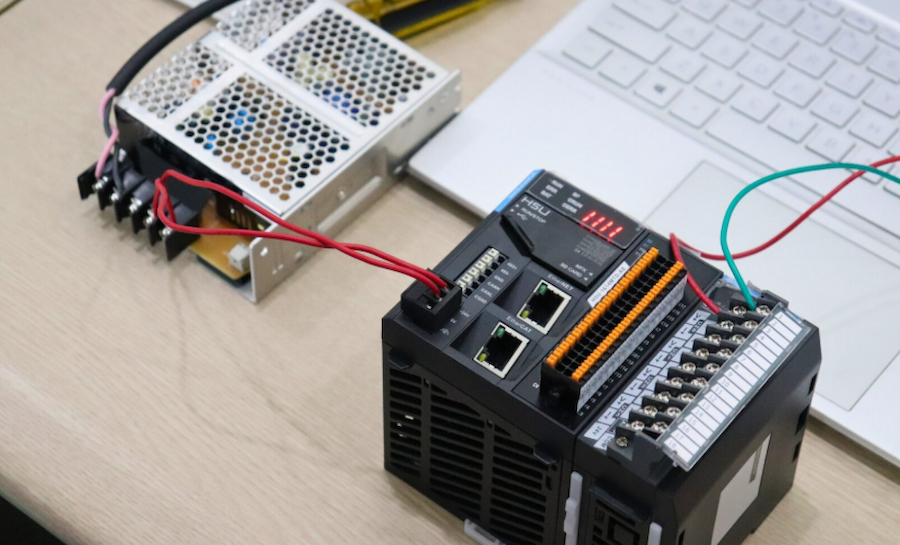

Hướng dẫn kết nối PLC với biến tần đúng chuẩn kỹ thuật

Tùy theo yêu cầu hệ thống, kết nối biến tần với PLC có thể thực hiện theo nhiều cách:

1. Kết nối bằng tín hiệu số (Digital I/O)

PLC điều khiển RUN/STOP, đảo chiều quay
Kết nối đơn giản, dễ triển khai
Phù hợp hệ thống cơ bản, ít thay đổi tốc độ

2. Kết nối tín hiệu analog

Đây là phương án được sử dụng rộng rãi nhất trong thực tế sản xuất.

PLC xuất tín hiệu 0–10V hoặc 4–20mA
Biến tần nhận tín hiệu analog để điều chỉnh tốc độ động cơ
Điều khiển mượt, phản hồi nhanh, độ chính xác cao

Ứng PLC điều khiển biến tần bằng tín hiệu analog đặc biệt hiệu quả với các hệ thống quạt, bơm, băng tải biến tốc hoặc máy móc cần điều chỉnh tốc độ liên tục.

3. Truyền thông giữa PLC và biến tần

Đối với các hệ thống yêu cầu giám sát và điều khiển nâng cao, truyền thông PLC với biến tần là lựa chọn tối ưu.

Các chuẩn truyền thông phổ biến:

Modbus RTU / Modbus TCP
Profibus, Profinet
CANopen, EtherCAT

Thông qua truyền thông, PLC có thể:

Điều khiển tốc độ và trạng thái biến tần
Đọc cảnh báo, lỗi, dòng tải, tần số
Ghi và thay đổi thông số biến tần trực tiếp

Sự truyền thông giữa cả hai giúp hệ thống vận hành thông minh, dễ bảo trì và mở rộng trong tương lai.

Quy trình lập trình PLC điều khiển biến tần từ cơ bản đến nâng cao

Bước 1: Phân tích yêu cầu vận hành

Trước khi lập trình, kỹ sư cần xác định rõ:

Chế độ điều khiển (ON/OFF, analog hay truyền thông)
Dải tốc độ, thời gian tăng giảm tốc
Các điều kiện an toàn và liên động

Bước 2: Cấu hình biến tần

Chọn nguồn điều khiển từ PLC (external control)
Cài đặt tín hiệu analog hoặc thông số truyền thông
Thiết lập các thông số bảo vệ động cơ

Bước 3: Lập trình PLC điều khiển

Trong quá trình lập trình PLC cần xây dựng logic rõ ràng:

Điều khiển RUN/STOP
Xuất tín hiệu analog hoặc khối truyền thông
Giám sát trạng thái và xử lý lỗi
Kết nối HMI để vận hành và theo dõi

Lập trình đúng chuẩn giúp hệ thống vận hành ổn định, giảm thiểu sự cố và tiết kiệm thời gian bảo trì.

Bước 4: Kiểm tra, chạy thử và tối ưu

Test từng chế độ vận hành
Giả lập lỗi để kiểm tra khả năng xử lý
Tối ưu thông số tăng giảm tốc, phản hồi hệ thống

Những lỗi thường gặp khi PLC kết nối biến tần

Trong quá trình triển khai thực tế, nhiều hệ thống PLC kết nối biến tần gặp tình trạng chạy chập chờn, sai tốc độ hoặc báo lỗi liên tục do cấu hình và lập trình chưa đúng chuẩn kỹ thuật. Dưới đây là những lỗi phổ biến mà doanh nghiệp và kỹ sư thường gặp

Sai chuẩn tín hiệu analog – Lỗi nhỏ, hậu quả lớn

Khi PLC điều khiển biến tần bằng tín hiệu analog, chỉ cần sai chuẩn tín hiệu cũng đủ khiến toàn bộ hệ thống hoạt động không chính xác:

PLC xuất tín hiệu 0–10V nhưng biến tần lại cài nhận 4–20mA (hoặc ngược lại)
Dải tốc độ bị sai lệch, không tuyến tính
Động cơ chạy giật cục hoặc hoàn toàn không chạy

Lỗi truyền thông giữa PLC và biến tần

Với các hệ thống sử dụng truyền thông PLC với biến tần, chỉ cần một thông số sai cũng khiến hệ thống không thể vận hành ổn định:

Sai địa chỉ truyền thông (slave ID)
Baud rate, parity, stop bit không đồng bộ
Mapping thanh ghi điều khiển – giám sát không chính xác

Hậu quả là PLC không đọc được trạng thái biến tần, mất kết nối ngẫu nhiên hoặc không điều khiển được tốc độ động cơ, gây gián đoạn sản xuất.

Lập trình PLC thiếu logic bảo vệ và liên động an toàn

Nhiều hệ thống chỉ tập trung “chạy được” mà bỏ qua yếu tố an toàn trong lập trình PLC

Không xử lý tín hiệu lỗi (fault) từ biến tần
Không có cơ chế reset lỗi hợp lý
Thiếu liên động an toàn với các thiết bị khác

Nhiễu tín hiệu – Nguyên nhân âm thầm nhưng rất nguy hiểm

Nhiễu điện từ là nguyên nhân phổ biến khiến PLC và biến tần hoạt động thiếu ổn định:

Dây tín hiệu đi chung với dây động lực
Không sử dụng cáp chống nhiễu
Nối đất hệ thống không đúng tiêu chuẩn

Hệ quả là tín hiệu analog bị sai lệch, tốc độ động cơ dao động bất thường hoặc truyền thông chập chờn, rất khó kiểm tra nếu không có kinh nghiệm thực tế.

Chính những lỗi trên là lý do nhiều doanh nghiệp lựa chọn dịch vụ lập trình PLC điều khiển biến tần trọn gói tại Thiên Phú Thịnh – nơi hội tụ đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu về PLC, biến tần và hệ thống tự động hóa công nghiệp.

Liên hệ Thiên Phú Thịnh ngay hôm nay để tư vấn và triển khai giải pháp PLC – biến tần hiệu quả!

Lưu ý khi cấu hình truyền thông giữa PLC và biến tần

Để truyền thông giữa cả hai hoạt động ổn định và chính xác, việc cấu hình đúng ngay từ đầu là yếu tố then chốt. Chỉ một sai sót nhỏ trong lựa chọn chuẩn truyền thông hoặc thông số cài đặt cũng có thể khiến hệ thống vận hành thiếu đồng bộ và gây gián đoạn sản xuất.

Dưới đây là những lưu ý then chốt mà doanh nghiệp cần quan tâm khi triển khai.

Lựa chọn chuẩn truyền thông phù hợp với quy mô hệ thống

Mỗi hệ thống có đặc thù vận hành và mức độ tự động hóa khác nhau, vì vậy cần lựa chọn chuẩn truyền thông phù hợp ngay từ khâu thiết kế:

Modbus RTU/TCP: Dễ triển khai, chi phí hợp lý, phù hợp hệ thống nhỏ và trung bình
Profibus, Profinet, EtherCAT…: Tốc độ cao, độ ổn định tốt, phù hợp dây chuyền sản xuất lớn và yêu cầu đồng bộ cao

Sử dụng cáp và thiết bị đạt tiêu chuẩn công nghiệp

Chất lượng đường truyền ảnh hưởng trực tiếp đến độ tin cậy của tín hiệu truyền thông:

Sử dụng cáp đúng chuẩn theo từng giao thức truyền thông
Ưu tiên cáp có khả năng chống nhiễu tốt, đầu nối chắc chắn
Tránh sử dụng cáp kém chất lượng hoặc lắp đặt tạm thời

Cấu hình timeout và watchdog hợp lý

Khi PLC kết nối biến tần qua truyền thông, cần thiết lập các cơ chế giám sát kết nối:

Cấu hình timeout để PLC nhanh chóng phát hiện khi mất truyền thông
Thiết lập watchdog giúp hệ thống đưa thiết bị về trạng thái an toàn khi xảy ra sự cố

Giúp hạn chế rủi ro động cơ vận hành ngoài kiểm soát và nâng cao độ an toàn cho toàn bộ hệ thống.

Lưu trữ và sao lưu đầy đủ chương trình PLC, thông số biến tần

Việc backup dữ liệu là bước không thể thiếu trong quá trình vận hành lâu dài:

Lưu trữ chương trình PLC sau khi hoàn tất lập trình
Sao lưu toàn bộ thông số cấu hình của biến tần
Ghi chú rõ phiên bản và thời điểm chỉnh sửa

Nhờ đó, khi cần bảo trì, thay thế thiết bị hoặc khôi phục hệ thống, quá trình thực hiện sẽ nhanh chóng và chính xác hơn.

Ghi chú rõ ràng sơ đồ kết nối PLC với biến tần

Một sơ đồ kết nối đầy đủ và rõ ràng mang lại nhiều lợi ích trong vận hành và bảo trì:

Dễ dàng kiểm tra, khắc phục sự cố khi cần
Thuận tiện cho việc mở rộng hoặc nâng cấp hệ thống
Giảm phụ thuộc vào cá nhân triển khai ban đầu

Liên hệ Thiên Phú Thịnh để nhận tư vấn và lập trình PLC điều khiển biến tần trọn gói

Thiên Phú Thịnh – đơn vị chuyên sâu về PLC, biến tần và tự động hóa công nghiệp – mang đến giải pháp lập trình trọn gói, giúp hệ thống của bạn vận hành ổn định ngay từ đầu, chính xác trong từng chu trình và bền bỉ theo thời gian.
