Thông số kỹ thuật cơ bản Simphoenix DX100-4T0900Q
| Thông số | Giá trị |
|---|---|
| Model | DX100-4T0900Q |
| Thương hiệu | Simphoenix |
| Công suất định mức | 90kW |
| Điện áp nguồn vào | 3 pha 380V AC |
| Điện áp đầu ra | 3 pha 380V AC |
| Tần số nguồn vào | 47 – 63Hz |
| Tần số đầu ra | 0 – 1000Hz |
| Chế độ điều khiển | V/F, Sensorless Vector (SVC), Torque Control |
| Độ chính xác điều khiển tốc độ | ±0,2% |
| Bảo hành | 24 tháng |
| Chứng từ | CO, CQ, hóa đơn VAT |

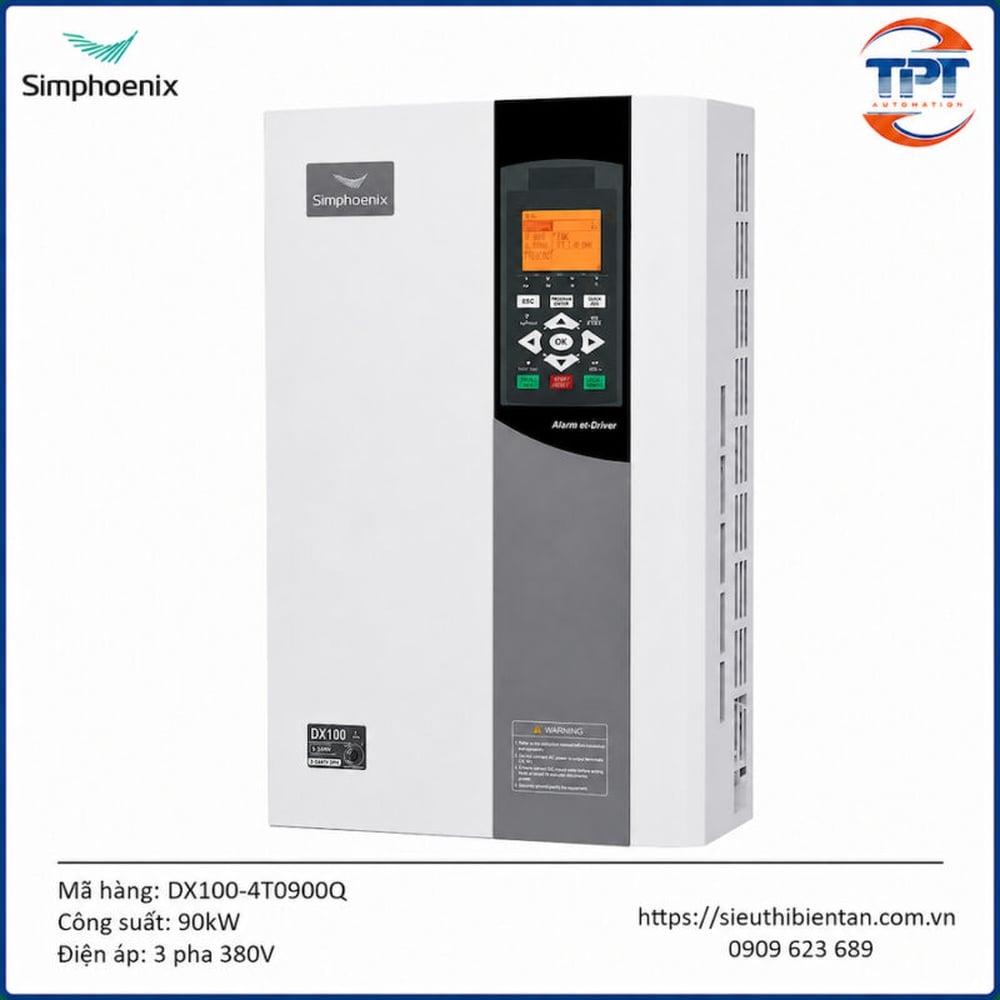

Giới thiệu tổng quan biến tần Simphoenix DX100-4T0900Q
Simphoenix DX100-4T0900Q là biến tần đa năng công suất 90kW, sử dụng nguồn cấp 3 pha 380V, thuộc dòng DX100 của Simphoenix. Thiết bị được thiết kế để điều khiển tốc độ động cơ không đồng bộ ba pha trong các hệ thống công nghiệp yêu cầu tải lớn, vận hành liên tục và cần khả năng điều khiển ổn định.
Nhờ ứng dụng công nghệ Sensorless Vector Control (điều khiển Vector vòng hở), DX100-4T0900Q có thể tạo mô-men xoắn cao ngay từ tốc độ thấp mà không cần encoder phản hồi, giúp cải thiện khả năng khởi động và duy trì hiệu suất của động cơ trong nhiều điều kiện tải khác nhau.
Phân tích các thông số kỹ thuật nổi bật
Hỗ trợ ba chế độ điều khiển linh hoạt
Theo tài liệu kỹ thuật của dòng DX100, biến tần hỗ trợ ba phương thức điều khiển:
-
Điều khiển V/F.
-
Điều khiển Vector vòng hở (Sensorless Vector Control – SVC).
-
Điều khiển Torque (Torque Control).
Việc tích hợp nhiều chế độ điều khiển giúp người dùng dễ dàng lựa chọn phương án phù hợp với từng ứng dụng như quạt, bơm, băng tải, máy kéo sợi hoặc các hệ thống điều khiển lực căng.
Mô-men khởi động lớn ở tốc độ thấp
Một trong những ưu điểm nổi bật của dòng DX100 là khả năng tạo mô-men cao khi khởi động.
Theo thông số công bố:
-
Mô-men khởi động đạt 200% tại 0Hz trong chế độ Vector Control.
-
Mô-men đạt khoảng 180% ở tần số thấp trong chế độ Sensorless Vector Control.
Khả năng này giúp động cơ khởi động ổn định ngay cả khi tải nặng, giảm nguy cơ sụt tốc và nâng cao độ tin cậy của dây chuyền sản xuất.
Dải tần số đầu ra rộng từ 0 đến 1000Hz
Biến tần cho phép điều chỉnh tần số đầu ra trong phạm vi 0 – 1000Hz, đáp ứng nhu cầu điều khiển tốc độ của nhiều loại động cơ và thiết bị chuyên dụng.
Việc mở rộng dải tần số giúp tối ưu hóa quy trình vận hành, đặc biệt trong các ứng dụng yêu cầu tốc độ cao hoặc thay đổi tốc độ liên tục.
Điều khiển tốc độ với độ chính xác ±0,2%
Nhờ thuật toán điều khiển Vector hiện đại, DX100 duy trì độ chính xác tốc độ lên tới ±0,2%, giúp động cơ vận hành ổn định ngay cả khi tải thay đổi.
Đây là yếu tố quan trọng đối với các hệ thống yêu cầu đồng bộ tốc độ như:
-
Dây chuyền đóng gói.
-
Máy xeo giấy.
-
Máy dệt.
-
Máy kéo sợi.
-
Hệ thống băng tải nhiều động cơ.
Màn hình LED hai dòng hiển thị đa thông số
DX100 được trang bị màn hình LED hai dòng có thể tháo rời, cho phép hiển thị đồng thời nhiều thông tin vận hành như:
-
Tần số hoạt động.
-
Điện áp đầu vào và đầu ra.
-
Dòng điện vận hành.
-
Thời gian chạy.
-
Lịch sử lỗi.
-
Trạng thái hoạt động của biến tần.
Việc theo dõi trực tiếp giúp kỹ thuật viên thuận tiện trong quá trình cài đặt và bảo trì.
Tích hợp PLC đơn giản giúp giảm thiết bị điều khiển ngoài
Biến tần hỗ trợ chức năng Simple PLC, cho phép lập trình nhiều cấp tốc độ và thời gian vận hành ngay trên biến tần.
Người dùng có thể thiết lập:
-
Nhiều cấp tốc độ.
-
Thời gian tăng tốc.
-
Thời gian giảm tốc.
-
Chu trình chạy tự động.
Điều này giúp giảm nhu cầu sử dụng PLC độc lập trong nhiều ứng dụng cơ bản.
Hỗ trợ điều khiển PID
DX100 tích hợp sẵn bộ điều khiển PID phục vụ các hệ thống điều khiển vòng kín như:
-
Bơm giữ áp.
-
Điều khiển lưu lượng.
-
Điều khiển mức nước.
-
Điều khiển nhiệt độ.
-
Hệ thống HVAC.
PID giúp tối ưu hóa hiệu suất vận hành và giảm điện năng tiêu thụ.
Chức năng AVR tự động ổn định điện áp
Biến tần được tích hợp chức năng Automatic Voltage Regulation (AVR) nhằm duy trì điện áp đầu ra ổn định khi nguồn điện đầu vào dao động.
Nhờ đó:
-
Giảm nguy cơ mất mô-men.
-
Hạn chế lỗi do sụt áp.
-
Bảo vệ động cơ và thiết bị cơ khí.
Hệ thống bảo vệ an toàn toàn diện
DX100 được tích hợp nhiều cơ chế bảo vệ nhằm nâng cao độ an toàn cho hệ thống, bao gồm:
-
Bảo vệ quá dòng.
-
Bảo vệ quá tải.
-
Bảo vệ quá nhiệt.
-
Bảo vệ thiếu áp.
-
Bảo vệ mất pha.
-
Bảo vệ lệch pha.
-
Bảo vệ đứt dây đầu ra.
-
Ghi nhớ lịch sử lỗi để hỗ trợ công tác bảo trì.
Lưu ý về bộ hãm động năng (Braking Unit)
Theo thông số kỹ thuật của dòng Simphoenix DX100, bộ hãm động năng (Braking Unit) chỉ được tích hợp sẵn trên các model có công suất đến 7,5kW.
Đối với DX100-4T0900Q công suất 90kW, khi ứng dụng yêu cầu hãm nhanh hoặc dừng tải có quán tính lớn, cần lựa chọn giải pháp hãm phù hợp theo thiết kế hệ thống và hướng dẫn của nhà sản xuất.
Ứng dụng của biến tần Simphoenix DX100-4T0900Q
Với công suất 90kW và khả năng điều khiển chính xác, DX100-4T0900Q phù hợp cho nhiều hệ thống công nghiệp như:
-
Trạm bơm cấp nước và xử lý nước.
-
Quạt ly tâm công suất lớn.
-
Máy nén khí.
-
Băng tải vận chuyển.
-
Máy xeo giấy.
-
Máy tráng màng.
-
Máy kéo sợi.
-
Máy chế biến gỗ.
-
Máy nhựa và cao su.
-
Dây chuyền thực phẩm.
-
Hệ thống dệt nhuộm.
-
Hệ thống hóa chất.
-
Giải pháp tiết kiệm năng lượng cho động cơ công nghiệp.
Thiên Phú Thịnh – Đơn vị cung cấp biến tần Simphoenix chính hãng
Thiên Phú Thịnh chuyên cung cấp biến tần Simphoenix DX100 chính hãng với đầy đủ chứng từ CO, CQ và hóa đơn VAT, đáp ứng nhu cầu của nhà máy, doanh nghiệp và đơn vị tích hợp hệ thống trên toàn quốc.
Ngoài việc cung cấp thiết bị, đội ngũ kỹ sư của Thiên Phú Thịnh còn hỗ trợ tư vấn lựa chọn công suất, cài đặt thông số, thiết kế tủ điện điều khiển và triển khai các giải pháp tự động hóa phù hợp với từng ứng dụng thực tế.
Cam kết dành cho khách hàng
-
Sản phẩm chính hãng 100%, nguồn gốc rõ ràng.
-
Bảo hành chính hãng 24 tháng.
-
Đầy đủ CO, CQ và hóa đơn VAT.
-
Giá cạnh tranh cho dự án và đơn hàng số lượng lớn.
-
Hỗ trợ kỹ thuật trước và sau bán hàng.
-
Kho hàng đa dạng nhiều dải công suất từ 1,5kW đến 185kW.
-
Tư vấn giải pháp tối ưu giúp nâng cao hiệu quả vận hành và tiết kiệm chi phí đầu tư.
