Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
|---|---|
| Model | DX100-4T0550Q |
| Thương hiệu | Simphoenix |
| Công suất định mức | 55kW |
| Công suất tương đương | Khoảng 75 HP |
| Điện áp nguồn vào | 3 pha 380V AC |
| Điện áp đầu ra | 3 pha 380V AC |
| Tần số nguồn vào | 47 – 63Hz |
| Tần số đầu ra | 0 – 1000Hz |
| Phương thức điều khiển | V/F, Sensorless Vector (SVC), Torque Control |
| Độ chính xác điều khiển tốc độ | ±0,2% |
| Bảo hành | 24 tháng |
| Chứng từ | CO, CQ, hóa đơn VAT |
Giới thiệu thương hiệu Simphoenix
Simphoenix là thương hiệu hoạt động trong lĩnh vực truyền động điện và tự động hóa công nghiệp, chuyên nghiên cứu và sản xuất các dòng biến tần, servo drive, servo motor, PLC, HMI và giải pháp điều khiển động cơ cho nhiều ngành sản xuất.
Dòng Simphoenix DX100 được phát triển nhằm đáp ứng nhu cầu điều khiển động cơ không đồng bộ ba pha trong các ứng dụng từ cơ bản đến tải nặng, với dải công suất từ 1,5kW đến 185kW. Sản phẩm được thiết kế theo hướng tối ưu hiệu suất vận hành, tiết kiệm năng lượng và dễ dàng tích hợp vào các hệ thống tự động hóa hiện đại.

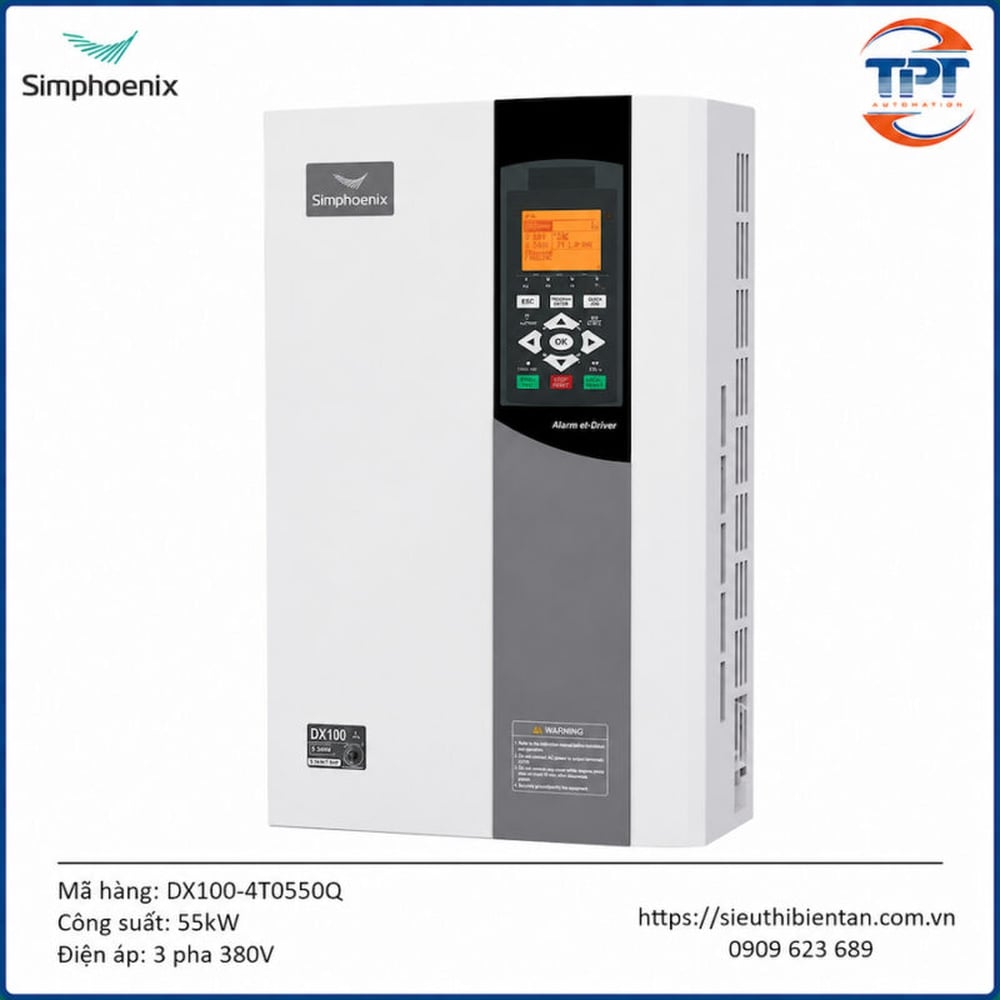

Giới thiệu biến tần Simphoenix DX100-4T0550Q
Biến tần DX100-4T0550Q là model công suất 55kW, sử dụng nguồn cấp 3 pha 380V, phù hợp cho các hệ thống truyền động yêu cầu công suất lớn như bơm công nghiệp, quạt ly tâm, băng tải, máy chế biến gỗ, máy nhựa, máy xeo giấy và nhiều dây chuyền sản xuất tự động.
Thiết bị sử dụng công nghệ Sensorless Vector Control (điều khiển Vector vòng hở) giúp nâng cao khả năng điều khiển mô-men, cải thiện độ ổn định của động cơ và duy trì hiệu suất cao ngay cả khi làm việc ở tốc độ thấp.
Phân tích chi tiết các thông số kỹ thuật
Hỗ trợ ba chế độ điều khiển
Theo tài liệu kỹ thuật của dòng DX100, biến tần hỗ trợ ba phương thức điều khiển gồm:
-
V/F Control.
-
Sensorless Vector Control (SVC).
-
Torque Control.
Điều này giúp người sử dụng lựa chọn chế độ phù hợp với từng loại tải và yêu cầu vận hành khác nhau.
Đối với tải biến thiên như quạt và bơm, chế độ V/F mang lại khả năng tiết kiệm năng lượng tốt, trong khi chế độ Vector phù hợp hơn với các ứng dụng cần mô-men lớn và điều khiển chính xác.
Khả năng tạo mô-men lớn ở tốc độ thấp
DX100 sử dụng thuật toán điều khiển Vector giúp cải thiện đáng kể mô-men khởi động của động cơ.
Theo thông số kỹ thuật của nhà sản xuất:
-
Mô-men khởi động đạt 200% tại 0Hz trong chế độ Vector Control.
-
Mô-men đạt khoảng 180% ở tần số thấp trong chế độ Sensorless Vector Control.
Khả năng này giúp động cơ dễ dàng khởi động khi đang mang tải lớn, hạn chế hiện tượng tụt tốc và giảm nguy cơ dừng máy.
Điều chỉnh tần số đầu ra từ 0 đến 1000Hz
Biến tần hỗ trợ dải tần số đầu ra rộng từ 0 – 1000Hz, cho phép điều chỉnh tốc độ linh hoạt đối với nhiều loại động cơ và ứng dụng đặc thù.
Dải điều chỉnh rộng giúp:
-
Tối ưu quy trình sản xuất.
-
Điều khiển tốc độ chính xác.
-
Đáp ứng các hệ thống yêu cầu vận hành ở tốc độ cao.
Điều khiển tốc độ chính xác ±0,2%
Độ chính xác điều khiển tốc độ đạt khoảng ±0,2%, giúp động cơ duy trì tốc độ ổn định khi tải thay đổi.
Thông số này đặc biệt quan trọng trong các ứng dụng như:
-
Máy kéo sợi.
-
Máy xeo giấy.
-
Máy đóng gói.
-
Hệ thống băng tải đồng bộ.
-
Máy in công nghiệp.
Màn hình LED hai dòng hiển thị đa thông số
DX100 được trang bị màn hình LED hai dòng có thể tháo rời và hiển thị đồng thời nhiều dữ liệu vận hành.
Người dùng có thể theo dõi trực tiếp:
-
Tần số hoạt động.
-
Điện áp nguồn.
-
Điện áp đầu ra.
-
Dòng điện tải.
-
Thời gian vận hành.
-
Trạng thái làm việc.
-
Lịch sử lỗi.
Điều này giúp việc giám sát và bảo trì hệ thống trở nên thuận tiện hơn.
Tích hợp PLC đơn giản
Biến tần hỗ trợ chức năng Simple PLC, cho phép lập trình chu trình chạy ngay trên thiết bị mà không cần PLC ngoài trong nhiều ứng dụng cơ bản.
Có thể cài đặt:
-
Nhiều cấp tốc độ.
-
Thời gian tăng tốc.
-
Thời gian giảm tốc.
-
Chu kỳ vận hành tự động.
Qua đó giảm chi phí đầu tư và đơn giản hóa hệ thống điều khiển.
Tích hợp điều khiển PID
DX100 hỗ trợ bộ điều khiển PID bên trong, phù hợp với các ứng dụng:
-
Điều khiển áp suất bơm.
-
Điều khiển lưu lượng.
-
Điều khiển mức nước.
-
Điều khiển nhiệt độ.
-
Hệ thống HVAC.
PID giúp hệ thống tự động điều chỉnh tốc độ động cơ theo tín hiệu phản hồi, góp phần tiết kiệm điện năng và nâng cao độ ổn định.
Chức năng AVR ổn định điện áp đầu ra
Biến tần được tích hợp Automatic Voltage Regulation (AVR) giúp tự động điều chỉnh điện áp đầu ra khi nguồn điện đầu vào biến động.
Nhờ đó:
-
Duy trì mô-men ổn định.
-
Hạn chế lỗi do sụt áp.
-
Bảo vệ động cơ trong điều kiện điện lưới không ổn định.
Hệ thống bảo vệ toàn diện
DX100 được trang bị nhiều chức năng bảo vệ nhằm nâng cao độ an toàn cho thiết bị và động cơ:
-
Bảo vệ quá dòng.
-
Bảo vệ quá tải.
-
Bảo vệ quá nhiệt.
-
Bảo vệ thiếu áp.
-
Bảo vệ mất pha.
-
Bảo vệ lệch pha.
-
Bảo vệ đứt dây đầu ra.
-
Lưu lịch sử lỗi phục vụ công tác bảo trì.
Lưu ý về bộ hãm động năng
Theo catalogue chính hãng của dòng DX100, Braking Unit chỉ được tích hợp sẵn trên các model có công suất đến 7,5kW.
Đối với DX100-4T0550Q công suất 55kW, khi cần hãm nhanh hoặc xử lý tải có quán tính lớn, cần thiết kế thêm giải pháp hãm phù hợp theo yêu cầu thực tế của hệ thống.
Ứng dụng của biến tần Simphoenix DX100-4T0550Q
Model DX100-4T0550Q được ứng dụng rộng rãi trong nhiều ngành công nghiệp như:
-
Trạm bơm cấp nước và xử lý nước thải.
-
Quạt ly tâm và quạt hút công nghiệp.
-
Máy nén khí.
-
Băng tải vận chuyển.
-
Máy chế biến gỗ.
-
Máy xeo giấy.
-
Máy kéo sợi.
-
Máy nhựa và cao su.
-
Dây chuyền chế biến thực phẩm.
-
Hệ thống dệt nhuộm.
-
Nhà máy hóa chất.
-
Giải pháp tiết kiệm điện cho động cơ công suất lớn.
Thiên Phú Thịnh – Đơn vị cung cấp biến tần Simphoenix chính hãng
Thiên Phú Thịnh chuyên cung cấp biến tần Simphoenix DX100 chính hãng với đầy đủ chứng từ CO, CQ, hóa đơn VAT, đồng thời hỗ trợ tư vấn lựa chọn công suất và giải pháp phù hợp cho từng ứng dụng thực tế.
Ngoài việc phân phối thiết bị, Thiên Phú Thịnh còn triển khai:
-
Thiết kế và lắp ráp tủ điện điều khiển.
-
Lập trình PLC – HMI.
-
Cài đặt và tối ưu thông số biến tần.
-
Tích hợp hệ thống tự động hóa.
-
Hỗ trợ kỹ thuật và bảo trì sau bán hàng.
Cam kết dành cho khách hàng
-
Hàng chính hãng 100%, nguồn gốc rõ ràng.
-
Bảo hành chính hãng 24 tháng.
-
Đầy đủ CO, CQ và hóa đơn VAT.
-
Giá cạnh tranh cho dự án và doanh nghiệp.
-
Hỗ trợ kỹ thuật nhanh chóng bởi đội ngũ kỹ sư giàu kinh nghiệm.
-
Kho hàng đa dạng với nhiều model từ 1,5kW đến 185kW, đáp ứng nhu cầu của hầu hết hệ thống truyền động công nghiệp.
