Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | DX100-4T0370Q |
| Thương hiệu | Simphoenix |
| Công suất định mức | 37kW |
| Công suất tương đương | Khoảng 50 HP |
| Điện áp đầu vào | 3 pha 380V AC |
| Điện áp đầu ra | 3 pha 380V AC |
| Tần số nguồn vào | 47 – 63Hz |
| Tần số đầu ra | 0 – 1000Hz |
| Chế độ điều khiển | V/F, Sensorless Vector (SVC), Torque Control |
| Độ chính xác điều khiển tốc độ | ±0,2% |
| Bảo hành | 24 tháng |
| Chứng từ | CO, CQ, hóa đơn VAT |
Giới thiệu thương hiệu Simphoenix
Simphoenix là thương hiệu hoạt động trong lĩnh vực truyền động điện và tự động hóa công nghiệp, chuyên phát triển các dòng biến tần, servo drive, servo motor, PLC, HMI và giải pháp điều khiển động cơ phục vụ nhiều ngành sản xuất.
Dòng DX100 được thiết kế với dải công suất rộng từ 1,5kW đến 185kW, tích hợp nhiều công nghệ điều khiển hiện đại nhằm đáp ứng yêu cầu về độ ổn định, khả năng tiết kiệm năng lượng và tính linh hoạt trong các hệ thống tự động hóa.

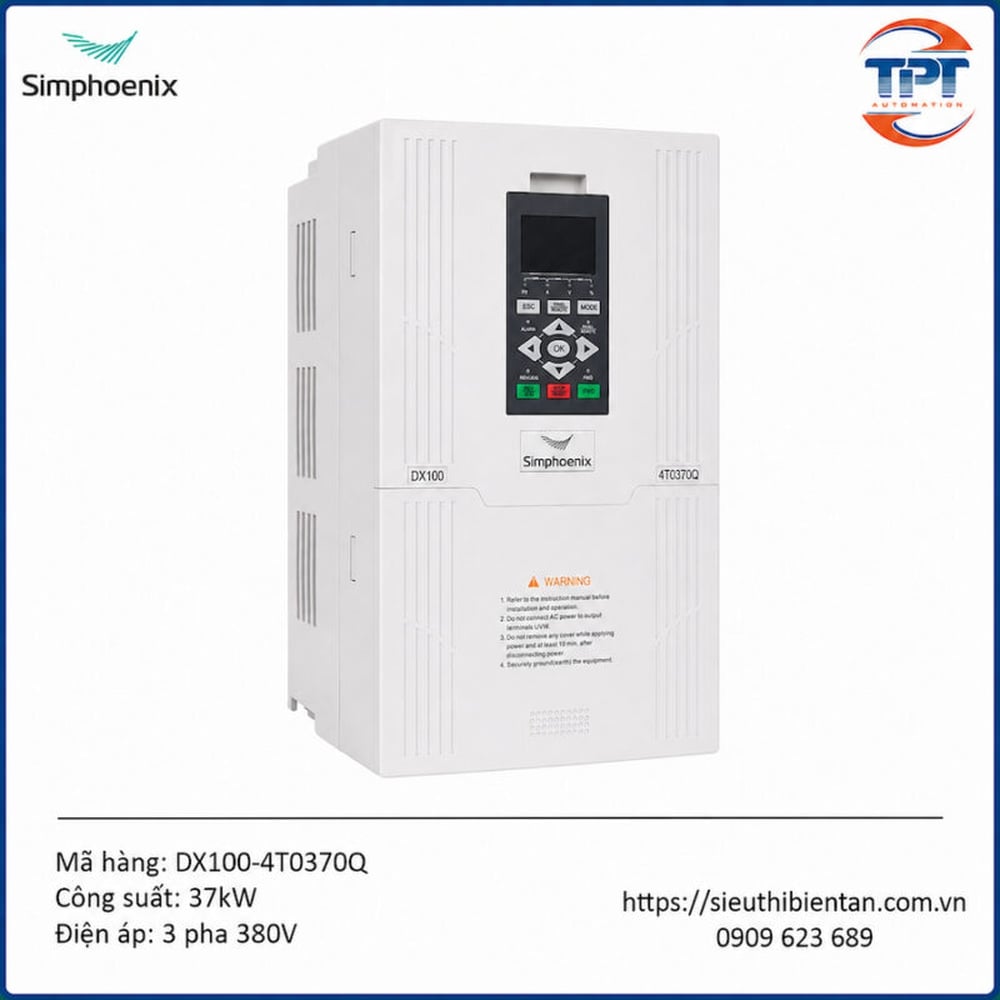

Tổng quan biến tần Simphoenix DX100-4T0370Q
Biến tần Simphoenix DX100-4T0370Q là model công suất 37kW, sử dụng nguồn điện 3 pha 380V, phù hợp điều khiển động cơ không đồng bộ ba pha trong nhiều ứng dụng công nghiệp như bơm, quạt, băng tải, máy chế biến gỗ, máy nhựa, máy xeo giấy và dây chuyền sản xuất tự động.
Thiết bị sử dụng công nghệ Sensorless Vector Control (điều khiển Vector vòng hở), giúp cải thiện khả năng tạo mô-men ở tốc độ thấp, duy trì tốc độ ổn định khi tải thay đổi và nâng cao hiệu quả vận hành của động cơ.
Phân tích các đặc tính kỹ thuật nổi bật
Hỗ trợ ba chế độ điều khiển
Theo tài liệu kỹ thuật của dòng DX100, biến tần hỗ trợ:
-
Điều khiển V/F.
-
Điều khiển Vector vòng hở (Sensorless Vector Control).
-
Điều khiển Torque (Torque Control).
Nhờ đó thiết bị có thể đáp ứng nhiều dạng tải khác nhau, từ tải biến thiên như bơm và quạt đến tải yêu cầu mô-men lớn như băng tải hoặc máy sản xuất.
Mô-men khởi động mạnh
DX100 có khả năng tạo mô-men cao ngay khi khởi động:
-
Mô-men đạt 200% tại 0Hz trong chế độ Vector Control.
-
Mô-men đạt khoảng 180% ở tần số thấp trong chế độ Sensorless Vector Control.
Khả năng này giúp động cơ vận hành ổn định ngay cả khi khởi động với tải nặng, giảm hiện tượng sụt tốc và nâng cao độ tin cậy của hệ thống.
Điều khiển tốc độ chính xác
Thuật toán điều khiển hiện đại giúp biến tần đạt độ chính xác tốc độ khoảng ±0,2%, phù hợp với các dây chuyền yêu cầu đồng bộ cao như:
-
Máy kéo sợi.
-
Máy xeo giấy.
-
Máy đóng gói.
-
Máy in.
-
Hệ thống băng tải nhiều động cơ.
Dải tần số đầu ra rộng
DX100 hỗ trợ điều chỉnh tần số đầu ra từ 0 đến 1000Hz, cho phép thay đổi tốc độ linh hoạt theo yêu cầu của từng ứng dụng.
Điều này giúp tối ưu hóa quy trình sản xuất và khai thác hiệu quả khả năng làm việc của động cơ.
Màn hình LED hai dòng tiện lợi
Thiết bị được trang bị màn hình LED hai dòng có thể tháo rời, hiển thị đồng thời nhiều thông số quan trọng như:
-
Tần số hoạt động.
-
Điện áp đầu vào.
-
Điện áp đầu ra.
-
Dòng điện vận hành.
-
Thời gian làm việc.
-
Trạng thái hoạt động.
-
Lịch sử và mã lỗi.
Việc theo dõi thông số trực tiếp giúp kỹ thuật viên dễ dàng cài đặt và bảo trì hệ thống.
Tích hợp chức năng Simple PLC
Biến tần hỗ trợ chức năng PLC đơn giản, cho phép lập trình chu trình vận hành trực tiếp trên thiết bị.
Người dùng có thể cài đặt:
-
Nhiều cấp tốc độ.
-
Thời gian tăng tốc.
-
Thời gian giảm tốc.
-
Trình tự chạy tự động.
Điều này giúp giảm nhu cầu sử dụng PLC ngoài trong nhiều ứng dụng cơ bản, tiết kiệm chi phí đầu tư.
Điều khiển PID tích hợp
DX100 tích hợp bộ điều khiển PID, phù hợp cho:
-
Hệ thống bơm giữ áp.
-
Điều khiển lưu lượng.
-
Điều khiển mức nước.
-
Điều khiển nhiệt độ.
-
Hệ thống HVAC.
PID giúp điều chỉnh tốc độ động cơ theo tín hiệu phản hồi, góp phần giảm điện năng tiêu thụ và duy trì thông số vận hành ổn định.
Chức năng AVR ổn định điện áp
Tính năng Automatic Voltage Regulation (AVR) giúp tự động điều chỉnh điện áp đầu ra khi điện áp nguồn đầu vào biến động.
Nhờ đó:
-
Động cơ duy trì mô-men ổn định.
-
Giảm nguy cơ lỗi do sụt áp.
-
Tăng tuổi thọ thiết bị.
-
Hạn chế gián đoạn sản xuất.
Hệ thống bảo vệ toàn diện
Biến tần được tích hợp nhiều chức năng bảo vệ nhằm nâng cao độ an toàn cho hệ thống:
-
Bảo vệ quá dòng.
-
Bảo vệ quá tải.
-
Bảo vệ quá nhiệt.
-
Bảo vệ thiếu áp.
-
Bảo vệ mất pha.
-
Bảo vệ lệch pha.
-
Bảo vệ đứt dây đầu ra.
-
Lưu lịch sử lỗi phục vụ công tác bảo trì.
Lưu ý về bộ hãm động năng
Theo catalogue chính hãng của dòng DX100, bộ hãm động năng (Braking Unit) chỉ được tích hợp sẵn trên các model có công suất đến 7,5kW.
Đối với DX100-4T0370Q công suất 37kW, khi cần dừng nhanh hoặc điều khiển tải có quán tính lớn, cần thiết kế thêm giải pháp hãm phù hợp theo yêu cầu của hệ thống.
Ứng dụng của Simphoenix DX100-4T0370Q
Với công suất 37kW và khả năng điều khiển linh hoạt, DX100-4T0370Q được ứng dụng trong nhiều lĩnh vực như:
-
Hệ thống bơm cấp nước và xử lý nước thải.
-
Quạt ly tâm và quạt hút công nghiệp.
-
Máy nén khí.
-
Băng tải vận chuyển.
-
Máy chế biến gỗ.
-
Máy xeo giấy.
-
Máy kéo sợi.
-
Máy nhựa và cao su.
-
Dây chuyền thực phẩm.
-
Hệ thống dệt nhuộm.
-
Nhà máy hóa chất.
-
Các giải pháp tiết kiệm điện cho động cơ công suất lớn.
Mua biến tần Simphoenix DX100-4T0370Q chính hãng tại Thiên Phú Thịnh
Thiên Phú Thịnh là đơn vị chuyên cung cấp biến tần Simphoenix chính hãng cùng các giải pháp tự động hóa công nghiệp, hỗ trợ khách hàng từ khâu lựa chọn thiết bị đến cài đặt và vận hành.
Cam kết của Thiên Phú Thịnh
-
Sản phẩm chính hãng 100%, mới hoàn toàn.
-
Đầy đủ chứng từ CO, CQ và hóa đơn VAT.
-
Bảo hành chính hãng 24 tháng.
-
Hỗ trợ tư vấn lựa chọn công suất theo tải thực tế.
-
Hỗ trợ cài đặt thông số và xử lý kỹ thuật sau bán hàng.
-
Giá cạnh tranh cho doanh nghiệp và dự án.
-
Kho hàng đa dạng với nhiều model từ 1,5kW đến 185kW, đáp ứng nhanh nhu cầu của khách hàng trên toàn quốc.
Với khả năng điều khiển chính xác, mô-men khởi động lớn, nhiều tính năng bảo vệ và hỗ trợ tiết kiệm điện năng, Biến tần Simphoenix DX100-4T0370Q 37kW 3 pha 380V là lựa chọn phù hợp cho các hệ thống truyền động hiện đại cần hiệu suất cao và độ ổn định lâu dài.
