Cảm biến oxy Zirconia của SST là loại cảm biến đo nồng độ Oxy trong không khí sử dụng hệ thống đo lường vòng kín.
Trong khi cảm biến làm nhiệm vụ đo mức oxy, một tín hiệu xung nhịp cũng được duy trì để kịp thời cảnh báo những hư hỏng có thể xảy ra
Công nghệ cảm biến và kết cấu thép không gỉ cho phép cảm biến oxy Zirconia được sử dụng trong môi trường có áp suất, nhiệt độ và độ ẩm cao.
1. CẤU TẠO CẢM BIẾN OXY LÒ HƠI:
|

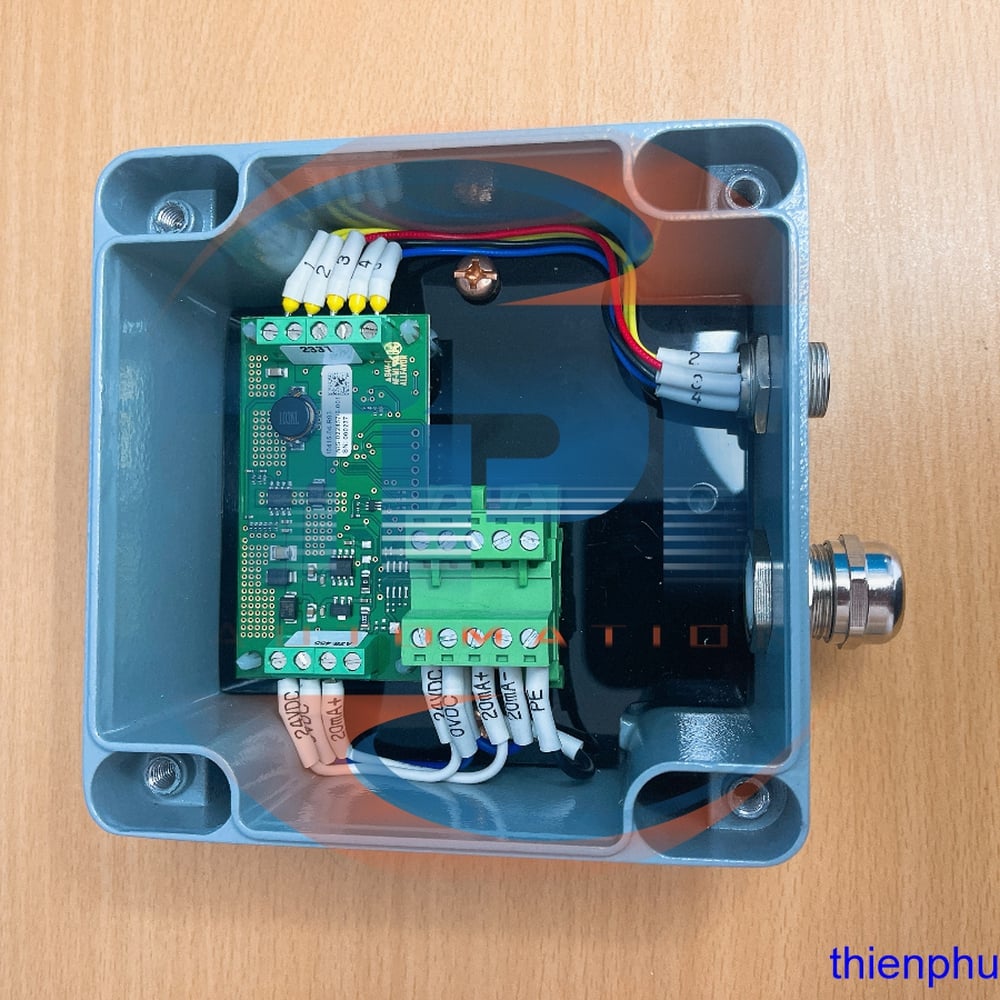

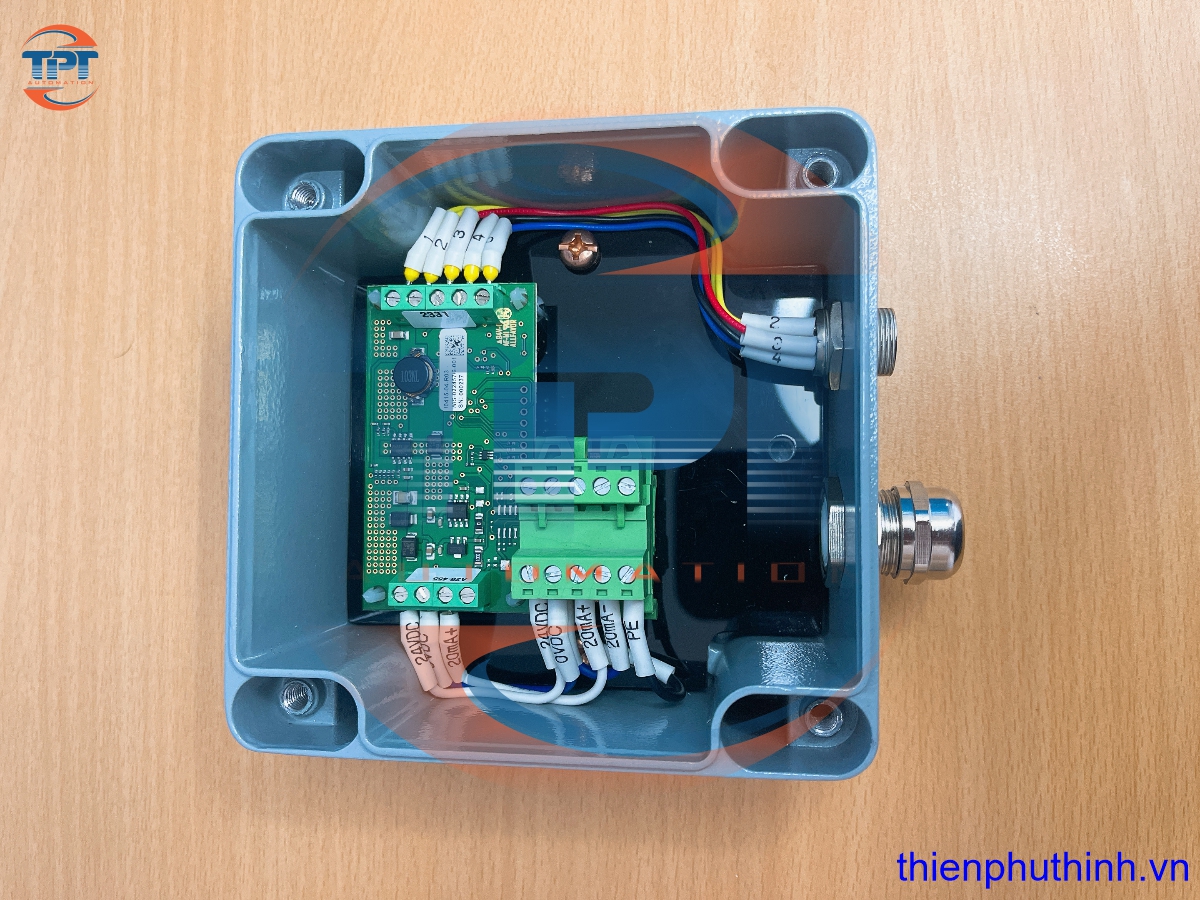

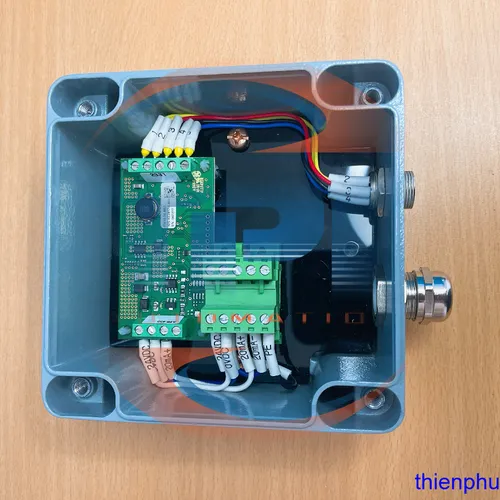

Bo mạch chuyển đổi tín hiệu và hộp bảo vệ: |
|
|
Ống sáo: - Hướng không khí vào bên trong đầu dò cảm biến, ống chịu được nhiệt độ khí thải lên tới 300 oC - Cố định đầu dò cảm biến vào bên trong ống khói giúp kết quả đo chính xác hơn |
|
|
Cáp kết nối cảm biến và bộ chuyển đổi: - Là loại cáp chịu được nhiệt độ cao, kết nối tín hiệu điện giữa đầu dò cảm biến và bộ chuyển đổi tín hiệu - Đầu kết nối với bộ chuyển đổi sử dụng loại cắm nhanh đảm bảo việc kết nối dễ dàng, tiếp xúc tốt, kín nước và bụi vì vậy tránh mọi sai sót trong quá trình đấu nối. |

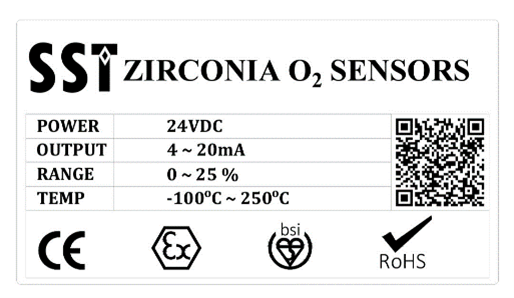

2. THÔNG SỐ KỸ THUẬT CẢM BIẾN OXY LÒ HƠI:
Tên sản phẩm: SST Zirconia O2 Sensor
Phạm vi đo: 0 –> 25%
Nhiệt độ: -100 C –> 250 oC
Tín hiệu đầu ra: 4 …. 20mA
Ứng dụng đo nồng độ oxy khí thải trong lĩnh vực: lò hơi, lò dầu truyền nhiệt, hệ thống sấy,lò đốt công nghiệp.v.v
Xuất xứ: Châu Âu
3. TẦM QUAN TRỌNG CỦA LƯỢNG OXY KHÍ THẢI TRONG LÒ HƠI:
Việc giám sát giá trị oxy trong khói thải lò hơi có ý nghĩa quan trọng đến quá trình cháy của nhiên nguyên liệu, ảnh hưởng trực tiếp đếp chi phí nguyên nhiên liệu, điện năng và tiêu chuẩn khí thải ra môi trường.
+ TH1: Oxy cao hơn ngưỡng -> quạt cấp gió tươi đang chạy dư so với mức yêu cầu -> gây ra lãng phí điện năng.
+ TH2: Oxy thấp hơn ngưỡng nguyên liệu chưa được đốt cháy triệt để -> lãng phí nguyên liệu và không đảm bảo khí thải ra môi trường.
Ngưỡng giá trị oxy trong khói thải:
+ Đối với lò tầng sôi: 7 ~ 9%,
+ Đối với lò ghi xích: 9 ~ 12%.
