Tủ RMU là gì? Cấu tạo chức năng của tủ RMU
Tủ RMU là một thành phần quan trọng không thể thiếu trong hệ thống điện trung thế, góp phần duy trì sự an toàn và ổn định cho lưới điện. Hãy cùng Thiên Phú Thịnh tìm hiểu thêm qua bài viết dưới đây nhé!
Tủ RMU là gì?

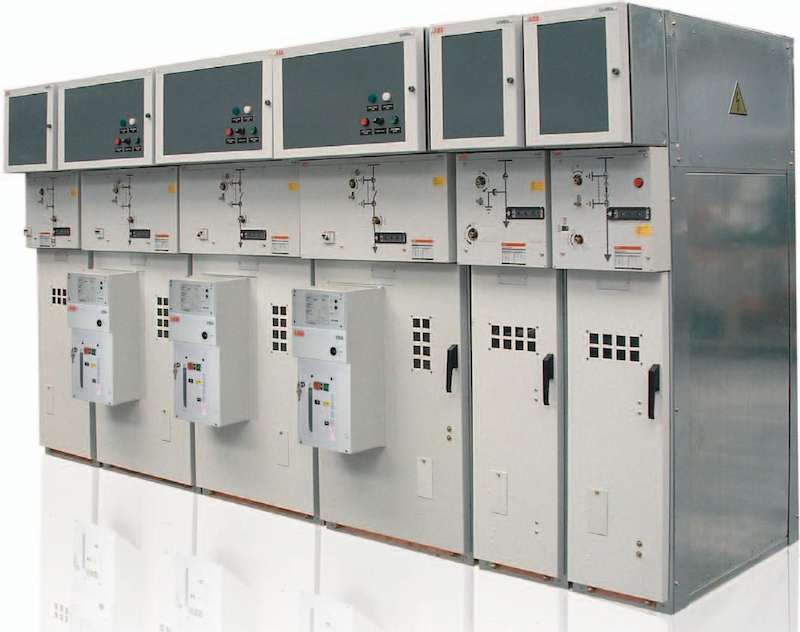

Tủ RMU (Ring Main Unit) là một thiết bị đa chức năng được sử dụng trong hệ thống điện trung thế (từ 1 đến 66 kV), có khả năng thực hiện các nhiệm vụ như đo lường, đóng cắt và bảo vệ lưới điện. RMU thường được sử dụng trong các trạm phân phối và trạm đóng cắt nhờ khả năng bảo vệ hiệu quả cho máy biến áp, trong khi chi phí đầu tư tương đương với các giải pháp truyền thống.
Tủ RMU có thiết kế nhỏ gọn, hoạt động ổn định, độ an toàn cao, dễ bảo trì và thuận tiện trong việc mở rộng hoặc thay thế. Tùy theo nhu cầu sử dụng, tủ có nhiều cấp điện áp khác nhau và có thể lắp đặt linh hoạt ở cả môi trường trong nhà lẫn ngoài trời.
Chức năng của tủ RMU
Tủ RMU đảm nhiệm nhiều chức năng quan trọng trong hệ thống điện trung thế, chủ yếu bao gồm:
Kiểm soát mạch:
Đảm nhận việc đóng, cắt và chuyển đổi các chức năng của mạch điện thông qua các thiết bị điều khiển.
Cách ly thiết bị:
Cô lập các phần tử gặp sự cố khỏi phần còn lại của hệ thống, đảm bảo an toàn và duy trì hoạt động liên tục.
Bảo vệ hệ thống:
Bảo vệ lưới điện trước các sự cố như ngắn mạch, quá tải hoặc rò rỉ đất.
Việc tích hợp bộ ngắt mạch và rơle bảo vệ giúp tủ RMU nhanh chóng phát hiện chính xác các sự cố như rò rỉ đất nhỏ, ngắn mạch pha-pha, đồng thời giảm thiểu kích hoạt sai do dòng khởi động máy biến áp. Giải pháp này vượt trội hơn so với các thiết bị bảo vệ truyền thống.
Tủ RMU được sử dụng phổ biến trong hệ thống phân phối mạch vòng thứ cấp, đặc biệt tại các trạm biến áp hợp bộ, khu công nghiệp, đô thị và các công trình yêu cầu độ tin cậy cao.
Cấu tạo tủ điện RMU
Cấu tạo tủ điện RMU bao gồm các module chức năng riêng biệt, kết hợp thành một hệ thống hoàn chỉnh với các thành phần chính sau:
Máy cắt chân không (VCB):
Thành phần quan trọng, chịu trách nhiệm đóng ngắt mạch điện chính và cách ly nhanh chóng khi có sự cố. Công nghệ chân không giúp VCB hoạt động an toàn và hiệu quả hơn các loại máy cắt truyền thống.
Dao cách ly:
Nhiệm vụ ngắt kết nối các phần mạch điện với nguồn điện, nhằm đảm bảo an toàn trong quá trình bảo trì và sửa chữa. Điều này giúp ngăn chặn dòng điện chạy qua thiết bị trong quá trình bảo trì, từ đó bảo vệ an toàn cho người thực hiện công việc.
Biến dòng điện (CT) và biến điện áp (VT):
Hai thiết bị này hoạt động như cảm biến, đo lường dòng điện và điện áp trong hệ thống. Dữ liệu từ CT và VT được gửi đến rơ le bảo vệ để theo dõi và phân tích tình trạng hoạt động của hệ thống.
Rơ le bảo vệ:
Là “bộ não” của tủ RMU, nó phân tích dữ liệu thu thập từ CT và VT để phát hiện các sự cố như quá tải hoặc ngắn mạch. Khi phát hiện lỗi, rơ le sẽ kích hoạt máy cắt VCB nhằm bảo vệ hệ thống khỏi hư hại.
Vỏ tủ:
Lớp vỏ bên ngoài, làm từ kim loại hoặc composite, bảo vệ các thiết bị bên trong khỏi tác động của môi trường như mưa, nắng, bụi bẩn và côn trùng. Vỏ tủ cũng đảm bảo an toàn cho người vận hành, ngăn ngừa tiếp xúc với các bộ phận mang điện.
Xem thêm: Tủ điện mcc - Thiết kế tủ điều khiển trung tâm
Các dòng tủ RMU phổ biến trên thị trường
Tủ RMU được phân loại dựa trên một số tiêu chí chính như sau:
Theo cấu tạo:
-
Loại mở rộng (Extensible): Cho phép kết nối thêm mô-đun.
-
Loại không mở rộng (Compact): Thiết kế nguyên khối, nhỏ gọn và nhẹ.
Theo môi trường cách điện:
-
Chân không: An toàn, thân thiện môi trường.
-
SF6: Cách điện tốt, phổ biến nhưng ảnh hưởng môi trường.
-
Không khí: Dễ bảo trì, hiệu suất cách điện thấp hơn.
Theo cấp điện áp:
-
Tủ RMU 24kV : Dùng trong hệ thống phân phối trung thế.
-
Tủ RMU 36kV: Dành cho hệ thống yêu cầu điện áp cao hơn.
Sơ đồ nguyên lý tủ điện trung thế rmu
Sơ đồ nguyên lý tủ trung thế RMU là bản vẽ kỹ thuật thể hiện chi tiết mối liên kết giữa các thiết bị bên trong tủ, đóng vai trò quan trọng trong quá trình lắp đặt, vận hành và bảo trì. Thông qua sơ đồ, kỹ thuật viên có thể hiểu rõ cách thức hoạt động của toàn bộ hệ thống.
Thông số kỹ thuật tủ RMU thường bao gồm:
Đường dẫn điện chính:
Thể hiện dòng điện đi từ nguồn vào, qua các thiết bị như máy cắt, dao cách ly, đến phụ tải.
Mạch bảo vệ:
Trình bày cách kết nối giữa rơ le, CT và VT để giám sát và bảo vệ hệ thống khi xảy ra sự cố.
Mạch điều khiển:
Cho biết nguyên lý vận hành các thiết bị như VCB, giúp theo dõi và điều khiển đóng/ngắt điện.
Ký hiệu và chú thích:
Sử dụng hệ thống ký hiệu tiêu chuẩn (IEC hoặc quốc gia) kèm theo ghi chú giúp dễ đọc và tra cứu.
Sơ đồ này là tài liệu không thể thiếu để đảm bảo hệ thống hoạt động ổn định, an toàn và thuận tiện cho công tác kỹ thuật.
Xem thêm: Tủ điện 3 pha là gì? Giá tủ điện 3 pha công nghiệp
Lưu ý thiết kế và vận hành tủ RMU
Để tủ RMU vận hành ổn định, an toàn và bền bỉ, cần lưu ý một số điểm quan trọng trong cả quá trình thiết kế và sử dụng:
Trong giai đoạn thiết kế:
Đảm bảo tuân thủ các tiêu chuẩn kỹ thuật:
Thiết kế cần tuân theo các tiêu chuẩn quốc tế như IEC, IEEE và các quy định hiện hành để đảm bảo an toàn, khả năng tương thích và hiệu quả cho hệ thống.
Chọn thiết bị phù hợp:
Lựa chọn thiết bị có chất lượng tốt, đáp ứng đúng điện áp, dòng điện, khả năng chịu ngắn mạch và điều kiện môi trường lắp đặt.
Tính toán tiết diện cáp chính xác:
Đảm bảo hệ thống dây dẫn đủ khả năng tải, giảm tổn thất điện và tăng độ bền cho hệ thống.
Trong giai đoạn vận hành:
Kiểm tra – bảo dưỡng định kỳ:
Thường xuyên kiểm tra các mối nối, thiết bị bảo vệ và vệ sinh bên trong tủ để phát hiện sớm các sự cố tiềm ẩn.
Đào tạo nhân sự vận hành:
Nhân viên cần được huấn luyện bài bản để nắm rõ thao tác kỹ thuật và tuân thủ quy trình an toàn điện.
Thực hiện đúng quy trình an toàn:
Luôn ngắt điện trước khi thao tác, đảm bảo sử dụng thiết bị bảo hộ và tuân thủ hướng dẫn vận hành.
Ghi nhật ký vận hành:
Theo dõi và lưu lại các thông số, tình trạng hệ thống, sự cố hoặc bảo trì để phục vụ công tác kiểm tra và xử lý về sau.
Thiết kế đúng tiêu chuẩn và vận hành chính xác không chỉ đảm bảo an toàn mà còn giúp hệ thống tủ RMU hoạt động bền bỉ và hiệu quả theo thời gian.
